射頻功率測量方法集錦


時間:2018-03-16 編輯:夏立
分享到:

?


在進行射頻功率參數測量時,頻譜儀具有以下特點:

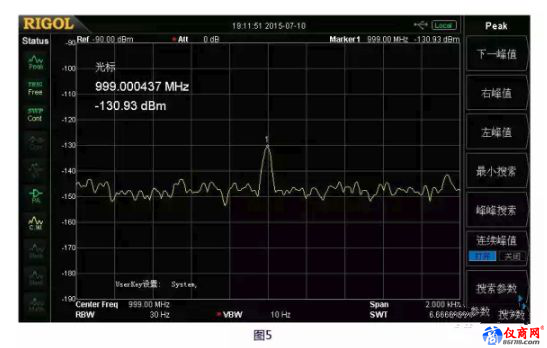

頻譜儀可以測量極小幅度的射頻信號,這取決于頻譜儀的一項關鍵指標——DANL(Displayed Average Noise Level),中文“顯示平均噪聲電平”。圖5為測量一個頻率999MHz,功率-130dBm的信號結果,信號清晰可見,這是任何功率計所望塵莫及的。



2)頻譜儀有很大的幅度測量范圍,可以從DANL到安全輸入電平+20 dBm甚至+30dBm,動態范圍可達190 dB!而目前市面上功率計最大動態范圍基本上都在100 dB以內,如:

德國某公司NRP8S: –70 dBm 到+23 dBm;

美國某公司U2041XA: –70 dBm 到+26 dBm。

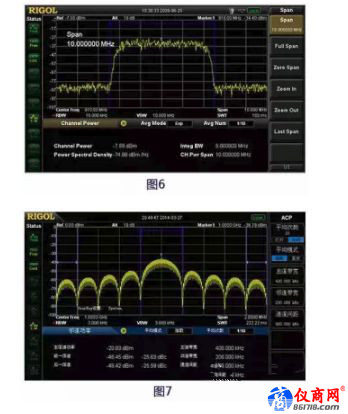

3)頻譜儀可以測量信號的頻率分量,并且可以進行窄帶測量。如圖6,圖7。



頻譜儀可以同時測量多載頻信號,觀察信號頻譜儀分布。

2.吸收式功率測量

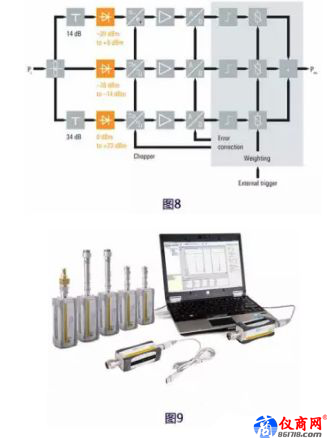

吸收式功率計是常用的微波與射頻功率測量設備,其工作原理如下圖(二極管檢波器功率計)所示。被測信號首先進入功率計,功率計電路可采用熱敏電阻,熱電偶或二極管檢波器等不同方式構成,功率計內部由3路測量通道組成,分別測量不同功率大小的信號,經過數字處理后將功率值顯示到功率計主機或是電腦軟件中,現在越來越多的顯示部分采用軟件來實現(如圖9)。



吸收式功率計有以下特點:

1)在常見的微波與射頻功率測量?jī)x器中,吸收式功率計的幅度測量精度是最高的;

2)動態范圍一般不會超過100 dB;

3)不能測量大功率,通常測量上限在+30 dBm(1 W)左右,如果需要擴展測量范圍,則需要外接衰減器;

4)可以測量各種調制信號的平均功率、峰值功率、突發功率、脈沖寬度、上升/下降時間;

5)不能像頻譜儀一樣測量信號的頻率分量;

6)不能測量VSWR。?

鑒于吸收式功率計的這些特點,其作為實驗室校準設備,用來校準信號源和頻譜儀的應用較多。

3.通過式測量

通過式功率測量是對吸收式功率測量法的一種擴展應用,解決了吸收式功率計測量大功率和VSWR的局限性。通過式功率測量最大的意義就是可以測量放大器或發射機在大功率狀態下與負載的匹配。提到通過式功率計,很多人會聯想到一個產品——Bird 43(下圖),由Bird公司1952年發明,至今仍在生成與應用。



通過式功率計的核心器件是定向耦合器,通過測量通過功率計的正向功率與反射功率計算出VSWR,這種測量方法有以下特點:

1)通過式功率計具有大功率測量能力;

2)不能測量幅度很小的功率;

3)通過式功率計受到定向耦合器的帶寬限制,測量帶寬相對頻譜儀與吸收式功率計要小很多;

4)通過式功率計可以測量發射機與負載(天線)之間的大功率匹配。

通過本文的介紹可見,在射頻功率測量中,頻譜儀在靈活性,適用范圍具有先天的優勢,吸收式功率計精度最高,通過式功率計則更偏向于大功率信號測量。


關鍵詞:射頻功率 測試測量 頻譜分析儀 功率計    瀏覽量:2415
