時鐘接口閾值區間附近的抖動會破壞ADC的時序。例如,抖動會導致ADC在錯誤的時間采樣,造成對模擬輸入的誤采樣,并且降低器件的信噪比(SNR)。降低抖動有很多不同的方法,但是在之前我們必須找到抖動的根本原因!
產生時鐘抖動的原因分析
時鐘抖動的根本原因就是時鐘和ADC之間的電路噪聲。隨機抖動由隨機噪聲引起,主要隨機噪聲源包括:
- 熱噪聲(約翰遜或奈奎斯特噪聲),由載流子的布朗運動引起。
- 散粒噪聲,與流經勢壘的直流電流有關,該勢壘不連續平滑,由載流子的單獨流動引起的電流脈沖所造成。
- 閃爍噪聲,出現在直流電流流動時。該噪聲由攜帶載流子的半導體中的陷阱引起,這些載流子在釋放前通常會形成持續時間較短的直流電流。
- 爆裂噪聲,也稱爆米花噪聲,由硅表面的污染或晶格錯位造成,會隨機采集或釋放載流子。
如何查看時鐘信號噪聲
確定性抖動由干擾引起,會通過某些方式使閾值發生偏移,通常受器件本身特性限制。查看時鐘信號噪聲通常有三種途徑:時域、頻域、相位域。
以上三種途徑的具體方法如下:
一、時域圖

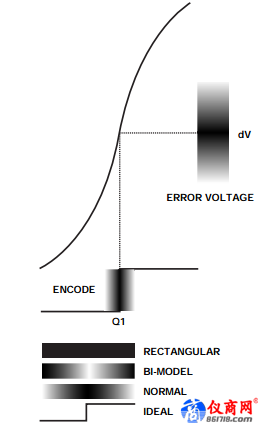

圖1. 抖動的時域圖
時鐘抖動是編碼時鐘的樣本(不同周期)間的變化,包括外部和內部抖動。抖動引起的滿量程信噪比由以下公式得出
舉個例子,頻率為1 Ghz,抖動為100 FS均方根值時,信噪比為64 dB。在時域中查看時,x軸方向的編碼邊沿變化會導致y軸誤差,幅度取決于邊沿的上升時間。孔徑抖動會在ADC輸出產生誤差,如圖2所示。抖動可能產生于內部的ADC、外部的采樣時鐘或接口電路。

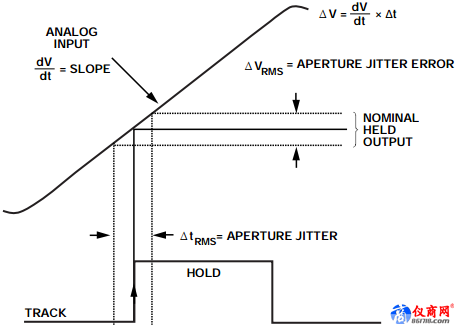

圖2. 孔徑抖動和采樣時鐘抖動的影響

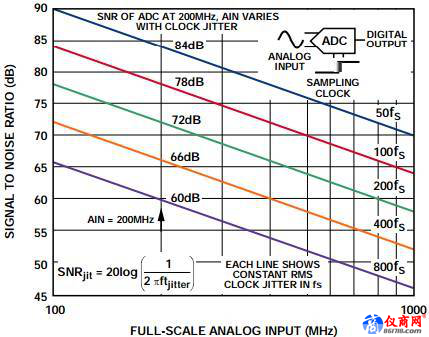

圖3顯示抖動對信噪比的影響。圖中顯示了5條線,分別代表不同的抖動值。x軸是滿量程模擬輸入頻率,y軸是由抖動引起的信噪比,有別于ADC總信噪比。

圖3. 時鐘抖動隨模擬信號增大而提升信噪比

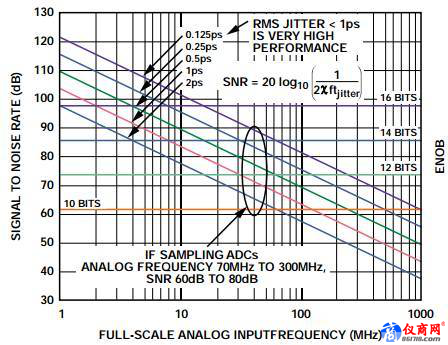

由抖動引起的信噪比和有效位數(ENOB)的關系由以下公式定義:
SNR = 6.02 N + 1.76 dB
其中N =有效位數。滿量程100 MHz輸入時,14位有效位數要求均方根抖動不超過0.125 ps或125 fs。該公式假定ADC具有無限分辨率,其中的唯一誤差是由時鐘抖動產生的噪聲。
