圖9：采用直通濾波器的DSP架構。

步驟4： 現在系統已經可以進行多通道相位相干測量，下一步是配置多通道相位相干生成系統。圖10顯示了此步驟的硬件配置，其中兩個VST簡單地以環回模式連接，具有共享LO和公共參考時鐘。

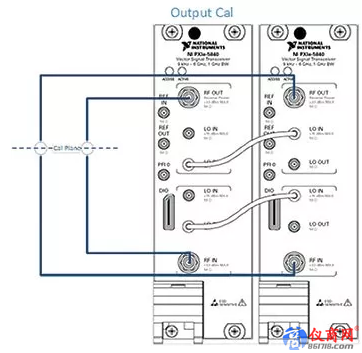

圖10：相位相干發生器的校準設置。

步驟5：下一步是應用實時校準過程，對發生器之間的相位和幅度差進行微調。重復步驟3描述的過程，以實現多通道相位相干生成系統。

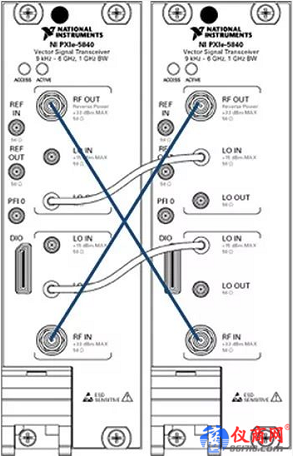

步驟6：現在，用于測試多通道相位相干射頻系統的新一代系統就準備好了。這可以通過以十字交叉的方法連接兩個VST來簡單地進行驗證，如圖11所示，然后觀察相位和振幅差隨時間的穩定性。

圖11：校準后驗證相位一致性。

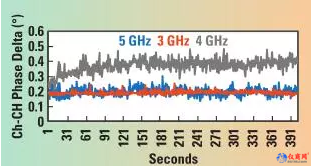

多通道相位相干測試系統需要在溫度可調節的測試艙中進行測試。在應用校準算法之后，計算兩個通道之間相位和幅度差，并且在3、4和5GHz頻率下進行測量，如圖10和11所示。注意，圖12和13顯示的是兩個信道之間的平均相位和幅度差。

結果表明，按照上述步驟構建的下一代多通道相干測試系統實現了變化范圍在±1°以內的相位差，且幅度差的變化保持在0.05 dB內。

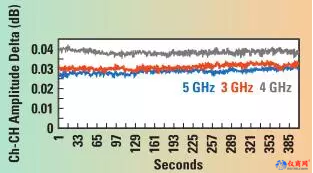

圖13：平均通道間幅度差隨時間的變化。

結論

隨著多通道相位相干系統在電子戰和雷達應用中的普及，對此類系統進行高效測試和部署的需求正日益凸顯。此外，對于多通道RF系統，測試和測量設備能夠提供同等或更高的相位和幅度對準精度是至關重要的。

本文介紹了測試多通道相位相干系統的挑戰和要求，提出了一個基于平臺化方法的下一代測試系統來解決這些挑戰，并概述了一種基于FPGA的軟件定義校準過程，通過內部校準機制來實現持續的相位一致性。

測試結果展現了多通道相位相干測試系統的相位和幅度變化的穩定性。利用PXI平臺的可擴展性和模塊化特性，上述雙通道相位相干VST系統的架構可以進一步擴展來實現相位和幅度變化精度保持一致的4 x 4或8 x 8相位相干測試系統。
