圖5：比較共享LO與10 MHz參考時鐘：通道間相位偏移及其直方圖。

測量直接共享LO的好處的另一種方法是查看通道間相位誤差的直方圖，如圖5b所示。對于僅共享10 MHz參考時鐘的情況，可以看到相位變化的范圍明顯較寬（六西格瑪置信度水平大于1°）。而在直接共享LO的情況下，置信度水平在0.2°以內。

實時在線處理

實時處理對于測試電子戰系統的許多方面都很重要。對于涉及波束賦形或測向的測試應用，如無源雷達，由于信道特性變化迅速，實時計算信道矩陣是很重要的。由主機處理器處理RF采樣信號不僅速度非常慢，而且還會消耗數據處理能力和總線帶寬。相反，我們可以將采樣信號轉移到板載FPGA，或通過高帶寬PXI總線傳輸?shù)筋~外的FPGA協處理器上進行在線信號處理。

對于許多測試應用，存儲和播放信號同樣非常重要。存儲波形可幫助我們深入觀察多通道數據，并能夠捕獲較短時間或較低頻率的雜散信號。對于監測未經授權的信號或零星干擾，存儲的信號可作為特定地理區域的RF活動的證據。真實信號的采集也可用于驗證未來的通信系統是否能夠適應真實的場景。

PCI Express架構通過支持多個設備之間的點對點傳輸來實現這些要求，從而可以實時持續地傳輸和處理數據，或者長時間存儲到磁盤并進行后期處理。這種系統使得研究人員和開發人員能夠從多通道射頻源采集和存儲信息，以進行仔細觀察或離線處理。之后，在實驗室中，數據可以作為激勵信號進行操作和回放，以驗證算法、信道模型、硬件配置和真實系統的其他方面。

無論在實驗室還是部署在現場，尺寸、重量和功率（SWaP）都是電子戰應用中測量設備的重要考量因素。隨著先進電子戰系統的復雜性和計算能力不斷增加，設計工程師正在利用PXI平臺的先進技術和模塊化特性來構建多功能系統，以滿足SWaP需求。

多通道相位相關測試系統

下面將介紹一個可以解決多通道相位相干射頻系統測試和驗證難題和要求的測試系統。該測試系統建立在基于平臺的模塊化硬件和軟件定義的儀器的基礎上。

圖6a顯示了一個NI雙通道相位相干測試系統配置，該系統基于PXIe-1085機箱，這是一款18槽機箱，內置10 MHz參考時鐘、PXI觸發總線和PXI模塊的星型觸發器。對于RF儀器，PXIe-5840 VST用于構成2 x 2 MIMO配置。

圖6：雙通道相位相干測試配置，配置包含共享LO、公共參考時鐘和TClk對準（b）和校準設置。

以下是開發多通道相位相干測試系統的步驟：

步驟1：第一步是配置兩個VST，通過軟件共享PXIe-1085機箱的通用PXI參考時鐘，并在發生器和分析儀之間物理共享LO，如圖6b所示。 VST原生支持NI-TClk技術，確保了所有通道同時開始采集/生成，并可實現小于500 ps通道間偏斜。我們通過系統校準將通道間偏斜進一步降低了一個數量級，達到低于50ps。

步驟2： VST同步后，下一步是確保相位和幅度一致。在本例中，首先分析儀之間存在多通道相位一致性。在這一步驟中，其中一個VST作為連續波信號的源，該連續波信號將作為校準信號。接著這個VST生成的信號通過雙向分路器分離，并饋送到兩個VST的RF輸入端口，如圖6c所示。

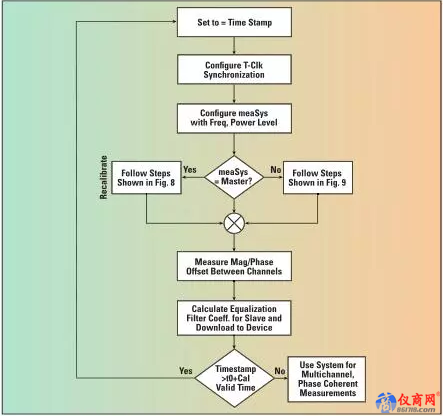

步驟3：接下來是應用基于FPGA的實時校準過程，以在兩個VST之間進行相位和幅度精細對準5。該校準過程使用基于LabVIEW FPGA的VST的板載XilinxVirtex 7 FPGA來實現。圖7、8和9描述了校準過程中涉及到的步驟。該算法可從雙信道擴展到八信道。MeasSys表示多通道相位相干采集系統，Timestamp表示測量的初始時間實例，freq表示連續波頻率，cal Validtime表示系統需要重新校準的間隔時間。
