圖2. 高中頻（集成TRx），帶寬最高100 MHz。

作為衛星通信系統多個用戶的集線器，這些系統可能要同時處理多個載波信號。這種情況下，每個接收器的帶寬或帶寬/功率就變得非常重要。圖3所示信號鏈采用一款高速ADC，即AD9208，這是最近發布的一款高采樣速率ADC，可以數字化最高1.5 Ghz的瞬時帶寬。在本例中，為了實現1 Ghz的瞬時帶寬，中頻被置于4.5 GHz。這里可實現的帶寬取決于位于ADC之前的抗混疊濾波器的濾波要求，但一般局限于奈奎斯特區的~75%（采樣速率的一半）。

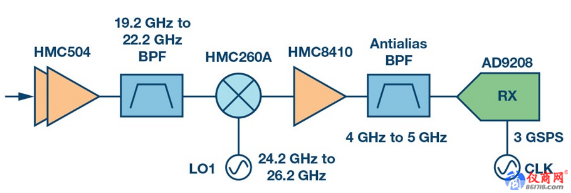

圖3. 用GSPS ADC單下變頻至高中頻。

在要求最高瞬時帶寬并且可能以犧牲CNR為代價的系統中，可以采用圖4所示信號鏈。該信號鏈采用一個I/Q混頻器，即HMC8191HMC8191，其鏡像抑制性能為~25 dBc。在這種情況下，鏡像抑制性能受到I和Q輸出通道間幅度和相位平衡的限制。在不采用更先進的正交誤差校正(QEC)技術的情況下，這是該信號鏈的限制因素。該信號鏈的性能總結見表1。需要注意的是，NF和IP3性能與其他選項類似，但功率/GHz指標則為三者中最低，并且從任意時間可以利用的帶寬量來看，其尺寸也屬最佳狀態。

圖4. 用I/Q混頻器和GSPS ADC實現直接變頻。

這里給出的三種接收選項如下表所示，但需要注意的是，該表并未列出全部可能選項。這里的總結旨在展示各種信號鏈選項之間的差異。在任何給定系統中，最終的最優信號鏈既可能是三者之一，也可能是任意選項的綜合運用。

表1. Ka頻段接收器詳情比較

另外，雖然表中只顯示了接收器端的情況，但發射器信號鏈也存在類似的折衷情況。一般地，系統從超外差架構轉向直接變頻架構后，需要在帶寬與性能之間進行折衷。

數據接口

在數據被ADC或收發器數字化以后，必須通過數字接口交給系統處理。這里提到的所有數據轉換器都采用了高速JESD204b標準，從數據轉換器接收信號，然后把信號打包組幀，再通過少量走線進行傳輸。芯片的數據速率因系統要求而異，但這里提到的所有器件都有用于抽取和頻率轉換的數字功能，能夠適應不同數據速率，以滿足不同系統要求。該規格在JESD204b通道上最高支持12.5 GSPS的速率，傳輸大量數據的高帶寬系統即充分利用了這一點。有關這些接口的詳細描述請參閱AD9208和AD9371的數據手冊。另外，F(xiàn)PGA的選擇必須考慮該接口。供應商（如Xilinx®和Altera®）提供的許多FPGA目前已經在其器件中集成該標準，為與這些數據轉換器的集成提供了便利條件。

結論

本文詳細介紹了各種折衷情況，并就Ka頻段衛星通信系統適用的信號鏈列舉了一些例子。還介紹了幾種架構選項，包括利用集成式收發器AD9371的高中頻單次變頻選項，用GSPS ADC取代集成收發器以提高瞬時帶寬的類似架構，以及可以提高帶寬但會降低鏡像抑制性能的直接變頻架構。介紹的信號鏈雖然可以直接使用，但建議以其為基礎進行設計。根據具體的系統級應用，會出現不同的要求，隨著設計工作的推進，信號鏈的選擇會越來越明晰。
