ES3035E絕緣電阻測試儀（10KV）功能：絕緣電阻測試，電壓測試，額定電壓：250；500；1000；2500；5000V；10KV，電阻量程：0.01MΩ～1000GΩ，直流電壓：0～1000V，交流電壓：0～750V，有吸收比和極化指數測量，具有USB接口，可連電腦，短路電流：5mA。

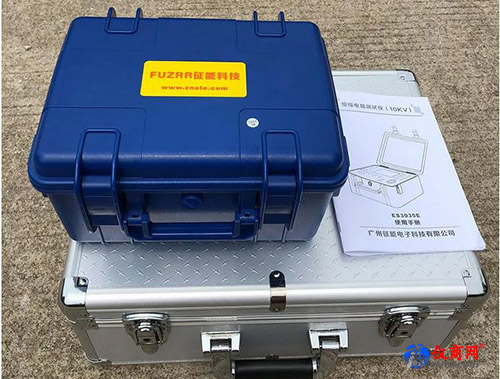

儀表整體圖

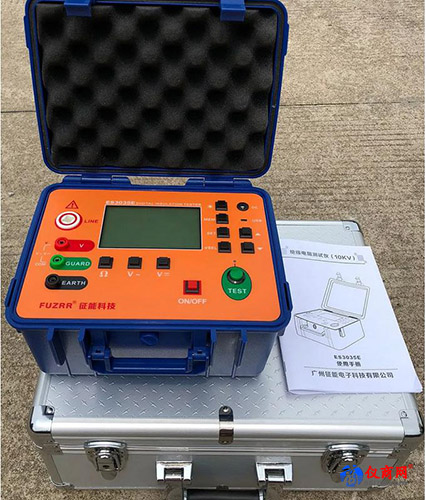

打開儀表箱上蓋

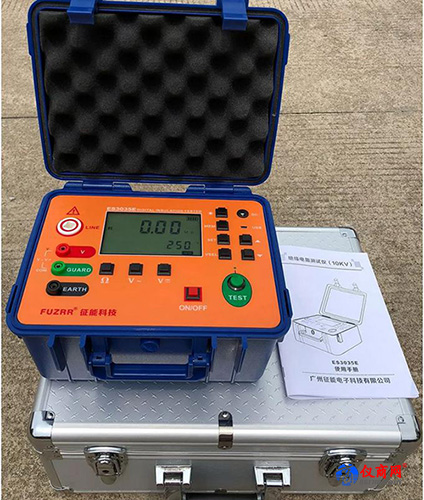

按ON/OFF鍵開機，默認測試電壓250V

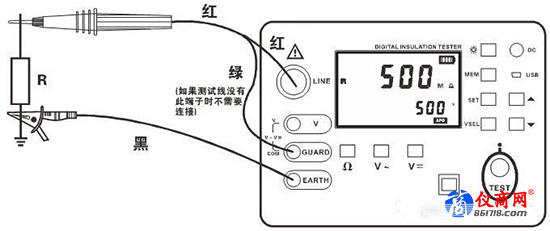

測量絕緣電阻接線圖

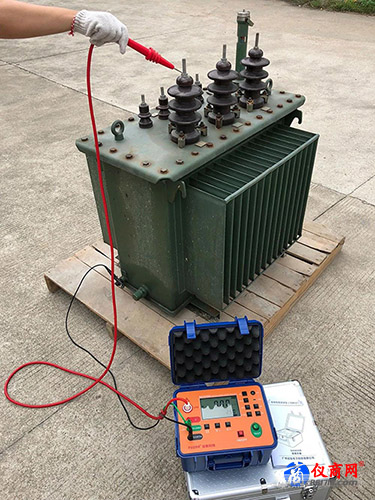

變壓器整體接線圖，紅色高壓棒接觸變壓器高壓端，黑色線夾住變壓器接地端

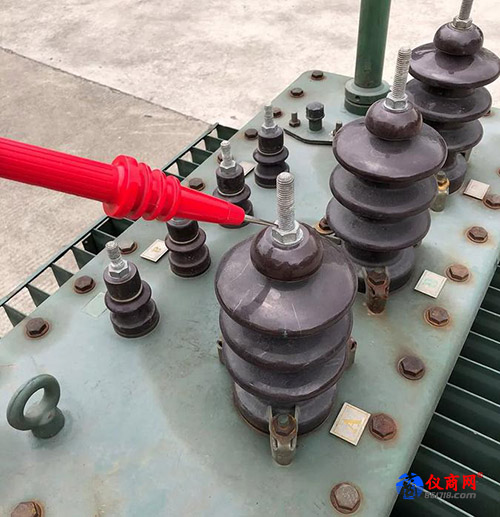

注意：紅色高壓棒在測量過程中不要松開

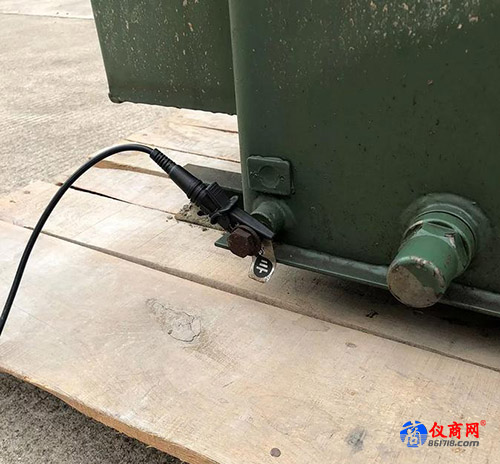

黑色線夾住接地端

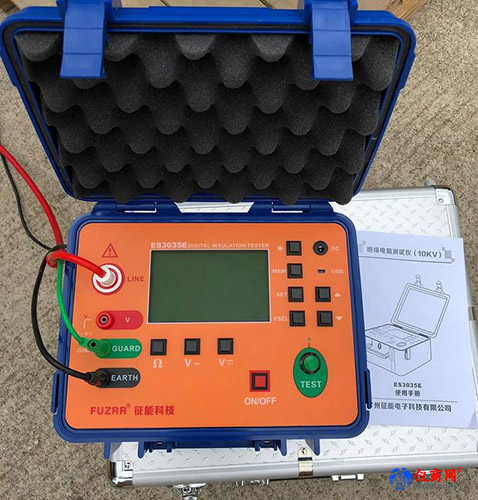

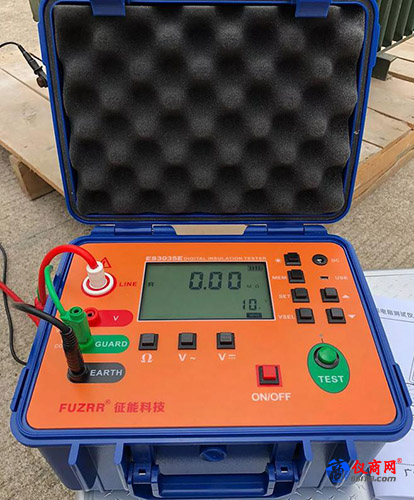

測試線與儀表端顏色對應插入，按VSEL鍵把電壓調到10KV

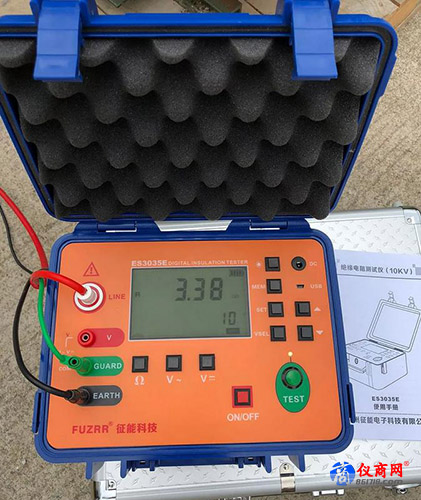

按TEST鍵開始測量，測量過程中，數據會變動，指示燈會常亮，請不要松開紅色高壓棒

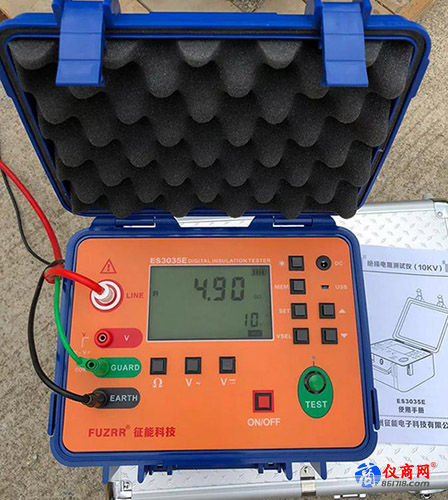

當指示燈滅，測量結束，測量結果4.9GΩ，儀表自動放電
按ON/OFF鍵關機。測量結束
