一、正確步驟

分為主回路和輔回路兩個回路，主回路采用大旋鈕調節，輔回路采用小旋鈕調節，主回路通過面板上“輸出選擇“按鍵開關控制其輸出的各種量，并且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值。輔回路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。

二、回路原理

1、輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2（兼職升流器），升流器分三個抽頭輸出，一個抽頭為AC0-250V輸出，額定電流為3A；該抽頭輸出電壓經整流濾波后可輸出0-350V直流電壓；第二個抽為15V（10A），該抽頭一路經傳感器通過繼電器控制輸出0-10A交流電流，一路經電阻輸出0-500mA交流電流，一路經繼電器轉換可輸出0-10A或0-500mA直流電流；第二個抽頭為10V（100A）大電流端，該抽頭穿過傳感器一次側直接輸出100A電流，該回路帶負載能力較強，但輸出稍有過載，不能長時間處于大電流狀態下。熱繼電器校驗儀繼電保護測試儀器輔回路，繼電保護測試儀器輔回路與主回路一樣，AC220V電源經保險進入雙碳刷調壓器T1小旋鈕調節的電壓量，通過隔離變壓器T4可直接調節輸出0-20V或0-250V交流電壓或0-350V直流電壓，此回路額定電流為1A。按下輔回路“輸出控制”開關，調節小旋鈕即可輸出。

2、測量回路

由大旋鈕調節的主回路輸出量交流“0-250V“、“0-500mA”、“0-10A“、“0-100A”，直流“0-350V“、“0-500mA”、“0-10A“通過設備內線路板上繼電器轉換，每切換一個檔，便函可監視所對應的輸出量。其中“0-500mA”檔包括在“0-10A“檔中。使用時，在“0-10A”兩下即是“0-500mA“監視。

3、時間測量

設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動。內部啟動時，按下“輸出控制”開關，即可啟動秒表，通過接點短接設備面板上停表端子即可停止秒表。秒表單獨設有電源開關，不用時可將秒表關掉。

4、聲光提示

電路設備內置聲光提示電路，在被測斷電器接點動作時，可將接點接入試驗箱聲光提示插孔，試驗箱內發出報警聲或發光，提示斷電器接點動作情況。

三、規格特點

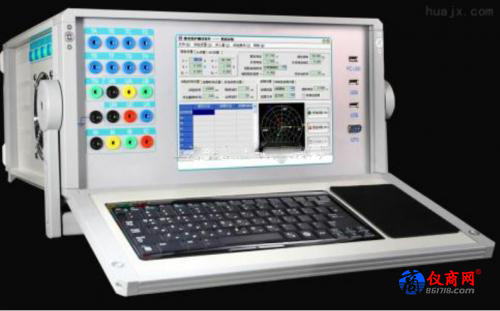

1、業內首創真彩觸摸屏+鍵控，讓操作更得心應手

本機采用8寸真彩觸摸屏，配合自主設計的鍵盤，讓操作更快捷，更得心應手，同時，程序開始試驗時，自動關閉觸摸屏，防止任何誤操作。

2、業內首創內置單路嵌入式模擬斷路器

模擬斷路器主要用于繼電保護裝置的整組試驗以及在備用電源自投裝置試驗等項目中替代真實的高壓斷路器。本機內置的模擬裝置為微機繼電保護測試系統的配套產 品，特別在新建電廠、變電站的高壓斷路器沒調好或未投直流電源的情況下，使用內置模擬斷路器進行繼電保護試驗將不受外界因素影響，從而縮短調試時間，提高 試驗工作效率。

3、嵌入式主機，配備超大規?？删幊踢壿嬈骷?/span>CPLD）

主機采用高速高性能嵌入式微機系統配備CPLD，響應速度快，傳輸頻帶寬，對基波可產生每周波500點的高密度擬合正弦波，輸出波形光滑，無諧波分量。由 于 輸出點數多，且通過精確的濾波電路，波形的失真度極小，在諧波輸出時，即使對 9次諧波、450Hz也可以達到每周波55點的高密度。

4、單機12路D/A同時輸出
