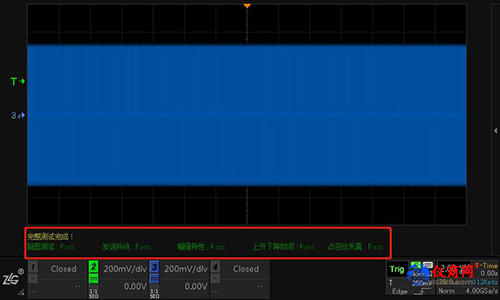

圖5 以太網分析完整測試

整體測試結束后，可導出網頁報表，方便工程師做報告記錄等使用。如圖6、圖7所示。

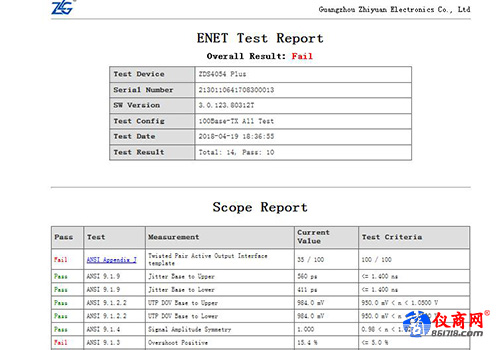

圖6 整體測試的網頁報表

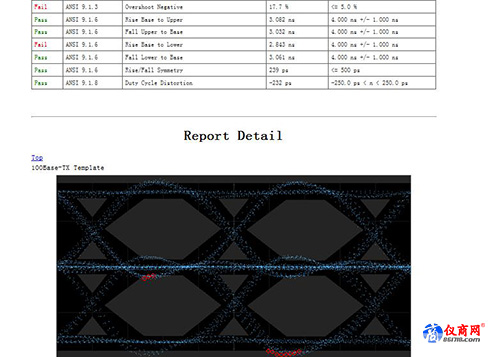

圖7 整體測試的網頁報表

二、CAN、LIN、CANFD等常用協議分析

像前面提到的，ZDS4054 Plus除了以太網分析外，汽車電子常用的CAN、LIN、FlexRay、CANFD、SENT等協議的解碼也是一一標配。

汽車電子行業對示波器參數和功能的要求

l協議解碼：兼容所有主流車載通信協議，CAN、LIN、FlexRay、SENT、CANFD；

l大存儲深度：不是簡單的對一幀波形解碼，而是可以完整的監控整個通信的過程；

l參數測量：需支持波特率、總線負載率等多種參數的測量。

以上三點具體如下

1）免費標配30余種協議解碼：包括汽車電子行業常用的CAN、LIN、FlexRay、SENT、CANFD。與業界其他示波器需要付費選配，且普遍只支持一幀波形解碼相比， ZDS4054Plus可支持基于512M存儲深度的70s CAN波形解碼，其大存儲可以保證監控整個通信過程，如圖8、圖9所示。

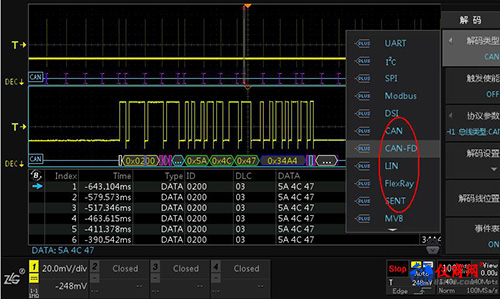

圖8 免費標配30余種協議解碼

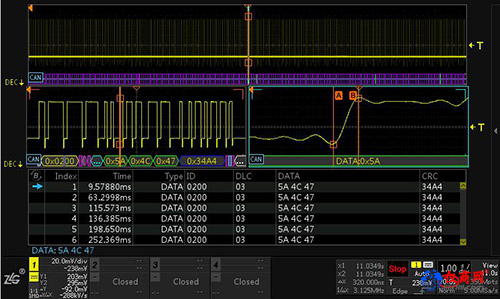

圖9 70s CAN波形解碼
