本文來源：橫河測試測量 公眾號  作者：YOKOGAWA 陸雷

現代數字示波器的自動測量功能是客戶經常使用的功能之一，它能夠非常方便地測試一些常用參數：幅值、周期、頻率、上升時間等等。但是對于一些更復雜的參數，普通示波器就力不從心了。

橫河數字示波器的自動測量功能可調整參數，很適合用于復雜的參數測量。

測試示例

示例1

客戶需要測量的是紫色波形開始上升的位置到綠色波形上升到50%位置時候兩個波形之間的延遲。

通常情況下客戶需要使用光標測量，即用手動方式測量出時間差為5.36ms。橫河示波器自動測量中的Delay測量功能可以測量不同通道之間的時間差，另外可以設置延時的參考電平。利用這些自動測量功能，客戶就可以擺脫手動的光標測量，快速準確地獲取結果。

示例2

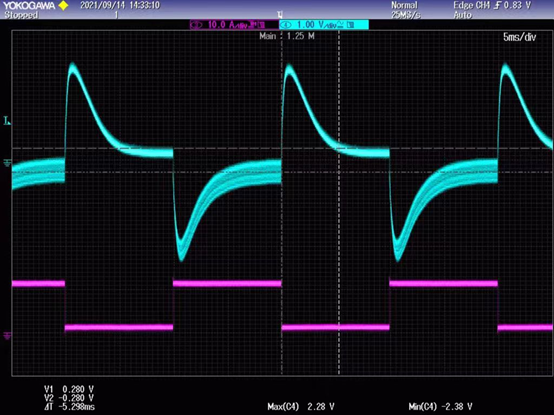

這個例子中客戶需要測量的是藍色波形開始上升的位置到藍色波形下降到10%位置時候的時間寬度。

通常情況下客戶使用光標的測量方法量出時間差為5.29ms。這個測量例子中我們需要復制一下這個通道，把它放在運算通道中，然后再使用自動測量中的Delay測量功能，測量CH4和運算通道的延時，設置相應的參考電平，那么客戶就可以使用自動測量功能來快速的得到測試結果。

自動測量的關鍵

參考電平設置

示波器測量波形參數時就是以參考電平作為基準點的，特別是延時這種涉及兩個通道信號的參數，正確的基準點就尤為重要。下面我們來詳細介紹一下參考電平的設置：

示波器的參考電平有兩種格式，一種格式是百分比，以屏幕上顯示的波形的最大最小值的百分比作為測量參考點；另一種格式為單位，以手動輸入的電平值為測量參考點。

1、“百分比”模式的參考電平設置

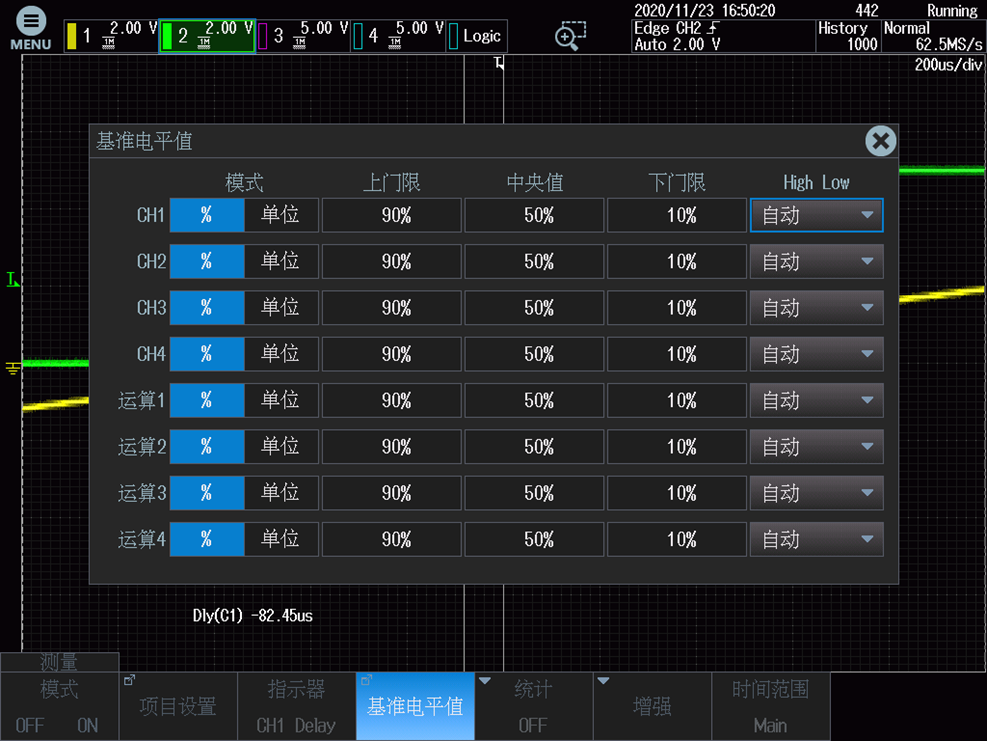

在不更改設置時，示波器默認的參考電平設置為百分比模式：

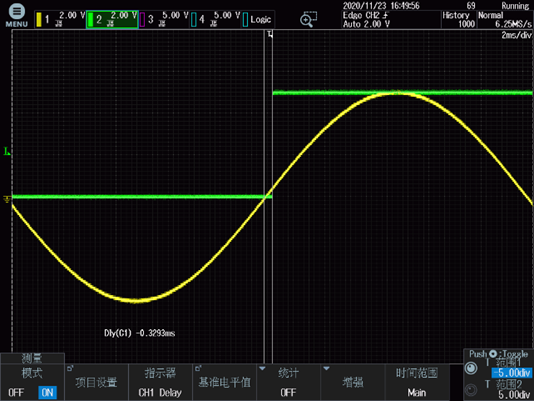

其中延時參數的測量結果，主要由中央值的電平?jīng)Q定。當結果不準確時，一般就是因?yàn)槟J(rèn)的中央值50%不是正確的基準點。借由測量里的指示器功能，可以清楚地看到測量延時時間的起始點與結束點。如下圖：

通過指示器的標記可以看到，由于CH1的正弦波與用作觸發源的CH2方波信號存在時間差的關系，屏幕上顯示的CH1波形并不是對稱的，這就導致CH1信號50%的位置并不在過零點處，因此延時的測量結果是錯誤的，并且會隨著時間刻度值的改變而改變。

2、“單位”模式的參考電平設置

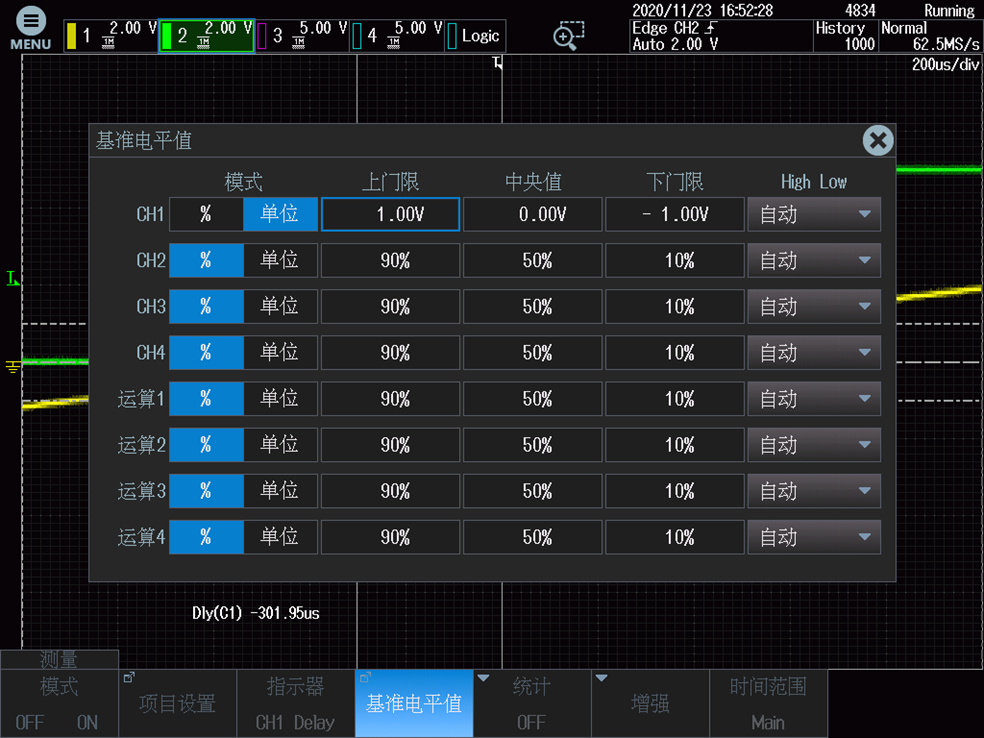

對于這種情況，我們就可以將通過參考電平的格式選為單位，手動將測量起始點定位到0V位置。設置如下：

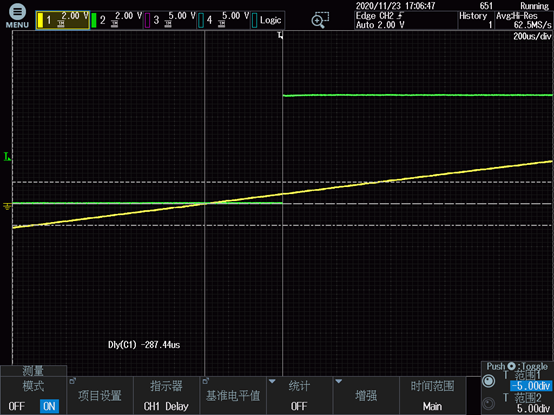

此時的測量結果如下：
