﹒Calibration(如果電子校準件，默認狀態校準)

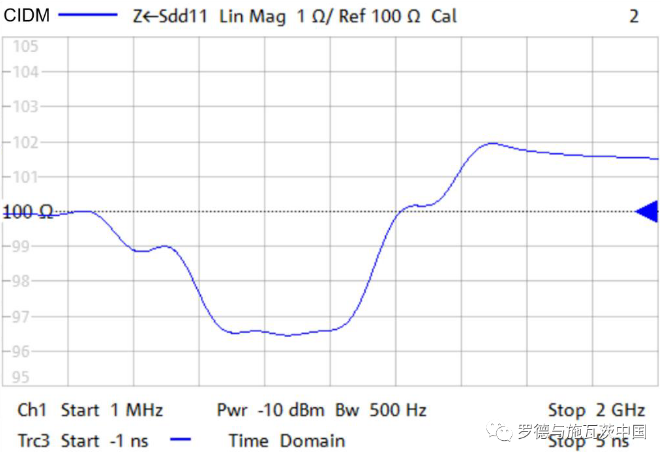

﹒Meas ＞ Z<-Sdd11
﹒Trace＞TraceConfig＞TimeDomain and check box "Time Domain"
﹒選擇類型"low pass step"
﹒點擊"low pass settings…" 并勾選"Continuous extrapolation"
﹒Stimulus > Time stop設置合適的時間，例如5ns代表1.5m的傳輸距離
﹒也可以Stimulus > 點選distance直接顯示長度距離
（作者：陳峰）
