信號發生器可作為電路的輸入信號，在調試電路參數上可起到很大的幫助作用。其有正弦波、方波、鋸齒波、脈沖、噪聲等信號產生。

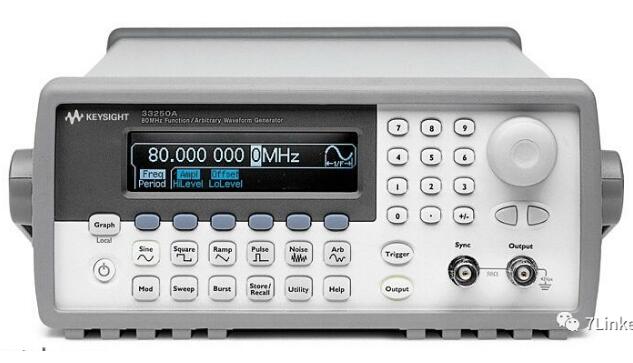

在使用過程中，要注意信號發生器輸出阻抗是50歐姆。比如信號發生器輸出1KHz，1Vpp的正弦波信號，直接在示波器上測試出的信號是1KHz，2Vpp，為什么幅度是2Vpp呢？而不是1Vpp?因?yàn)樾盘?hào)發生器的輸出阻抗是50歐姆，在下圖可看出output端有50歐姆標識，即只有當負載也是50歐姆時，測試負載的信號才是1Vpp，即示波器信號源是2Vpp的。而示波器探頭是1M歐姆，10M歐姆的，相當于高阻抗，信號發生器輸出信號電壓全部在高阻負載上，那測試出來的幅度就是2Vpp了。
下圖中的信號發生器是比較普通的，大眾使用的?，F(xiàn)在市場上已經有可以產生任意波形的信號發生器了，更高的信號保真度，可用來更高級別上的研究。
