為什么示波器測試的電源紋波那么大?


  來源: 面包板社區 時間:2021-01-04 編輯:清風
分享到:

?

3、 帶寬限制:很多電磁噪聲和示波器的底噪聲都是寬帶的,設置合適的帶寬限制可以濾除額外的噪聲。很多電源紋波噪聲測試場合使用20MHz的帶寬限制,也有些芯片會要求測到80MHz或200MHz。


4、 測量量程:通常會在小量程檔下(比如10mv/格或20mv/格)進行電源紋波的測試。量程打得越大,示波器的底噪聲越高。但有些示波器的偏置范圍有限,在小檔位下時可能不能夠把被測的直流電壓信號拉回到屏幕中心附近進行測量,所以很多時候會使用示波器的AC耦合功能把直流隔離掉再進行紋波噪聲測試。


5、 輸入阻抗:很多示波器有50歐姆和1M歐姆的輸入阻抗選擇,通常50歐姆輸入阻抗下示波器的底噪聲更低。不過示波器連接大部分無源探頭時都會自動把阻抗切換到1M歐姆,只有連接有源探頭或同軸電纜時才可以設置為50歐姆輸入阻抗。

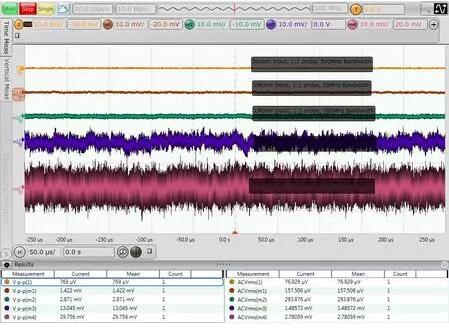

在進行實際測試之前,一個比較好的習慣是先檢查一下當前使用的設備和設置下的系統的底噪聲。下面圖中的5個波形分別是使用500M的S系列示波器在使用不同的探頭和帶寬設置下的底噪聲結果。波形從上到下依次為:50歐姆輸入阻抗,1:1探頭,500MHz帶寬;1M歐姆輸入阻抗,1:1探頭,20MHz帶寬;1M歐姆輸入阻抗,1:1探頭,500MHz帶寬;1M歐姆輸入阻抗,10:1探頭,20MHz帶寬;1M歐姆輸入阻抗,10:1探頭,500MHz帶寬。其底噪聲的峰峰值從不到1mV直到接近30mV,可見測試中探頭、帶寬、輸入阻抗設置的重要性。

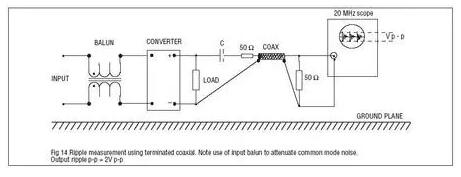

如果手頭實在沒有合適的低衰減比的探頭,也可以用50歐姆的同軸電纜用如下方式自制一個探頭。實際上就是把電纜的一頭接在示波器上,示波器設置為50歐姆輸入阻抗;電纜的另一頭剝開,屏蔽層焊接在被測電路地上,中心導體通過一個隔直電容連接被測的電源信號。這種方法的優點是低成本,低衰減比,缺點是一致性不好,隔直電容參數及帶寬不好控制。另外,近些年示波器廠商還推出了專門為電源紋波測試設計的探頭,結合了低衰減比(1.1:1)、高帶寬(硬件2GHz,可以軟件設置帶寬限制)、兼顧測量需要和噪聲的阻抗匹配(探頭本身直流輸入阻抗為50k歐姆,但示波器端是50歐姆輸入阻抗頻譜)、短地線(提供很低環路電感的焊接前端)、大偏置范圍(可以到±24V)、可以紋波和直流電壓同時測試等優點,適用于對于電源紋波測量要求比較高的用戶。





關鍵詞:示波器 測試 電源紋波    瀏覽量:15053
