一、什么是一般壓力表?
一般壓力表是指結構為單圈”C”型彈簧管，精度等級最高為1級，測量值超過大氣壓力，用于測量對儀表零件不起腐蝕作用的液體、氣體和蒸汽的表壓力的儀表.它包括工業用單圈彈簧管式壓力表(普通壓力表)、壓力真空表、氧氣壓力表、電接點壓力表等。
檢定依據規程JJG 52-2013彈性元件式一般壓力表、壓力真空表和真空表。
二、一般壓力表有什么用途?
1.監視受壓容器內部所有介質運行中的工作情況，以便恰當?shù)乜刂剖軌喝萘?，保護生產設備的安全。
2.了解生產過程中物料變化狀態，使某些工藝參數控制在給定的條件下，以保證產品符合質量的要求。
3.通過掌握壓力參數，為操作人員監視、控制和調節生產提供可靠的依據。
三、一般壓力表有什么優點?
1.結構簡單，堅固耐用，使用維護方便，工作安全可靠。
2.外形小，重量輕，測量范圍廣，指示明顯，直接讀數。
3.在一般振動狀態下影響小，有足夠的精度，有足夠的示值穩定性。
4.價格低廉。
四、一般壓力表由哪些主要部件組成?
一般壓力表的主要部件有彈簧管、機芯、示值機構、外殼等.關鍵部件有兩大件:一個是彈簧管，它是壓力表的感壓元件，將壓力變換成位移;一個是機芯，它是壓力表的心臟，能將彈簧管自由端的微小位移量放大，達到易于觀察讀數的程度.機芯部分包括中心齒輪、扇形齒輪、游絲、調節螺釘及連桿等零件.
五、一般壓力表是怎樣工作的?
它是基于密封式圓弧形的扁平狀彈簧管，在被測介質壓力的作用下，由于長度無法改變，只能從橫截面形狀由扁形趨向于圓形擴張，迫使彈簧管伸直，自由端產生一定直線的位移.然后，通過連桿帶動扇形齒輪進行角位移的轉換，改變傳動比和位移角的放大倍數，使指全部從零度達到270度的轉角，在度盤上指示出相應的壓力，以實現測量壓力的目的。
六、彈簧管有哪些種類?
1.根據材料分:有錫磷青銅彈簧管;鉻礬彈簧管和不銹鋼彈簧管等三種。被測壓力低于100kgf/Cm 2使用銅材;高于100kgf/Cm2時一般用鋼材制造;氨氣壓力表以及用于測量腐蝕性介質的壓力表的彈簧管，用不銹鋼制造.
2:根據結構分:60kgf/cm 2以下的彈簧管是用錫焊在機座上的;60kgf/cm2 以上的彈簧管是用螺紋連接的。
3.根據截面形狀分:有弓形的;橢圓形的;平圓形的三種。

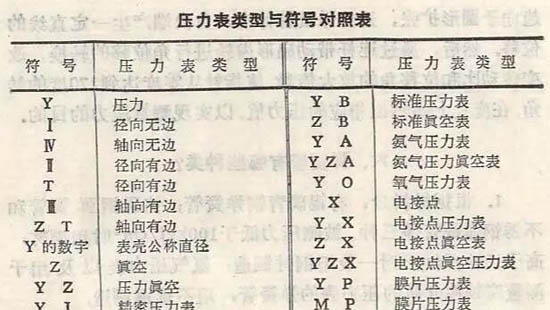

七、怎樣識別壓力表類型的符號?
八、一般壓力表外殼公稱宜徑有幾種規格?
按國家標準規定，壓力表外殼公稱直徑分為下列六種:40 mm ;60 mm;100 mm; 150 mm;200 mm及250 mm。
九、常見壓力計的工作原理
介紹以下五種常見的工業用壓力計：液柱式壓力計、彈性式壓力計、電接點式壓力儀表、電容式壓力傳感器、應變式壓力傳感器。

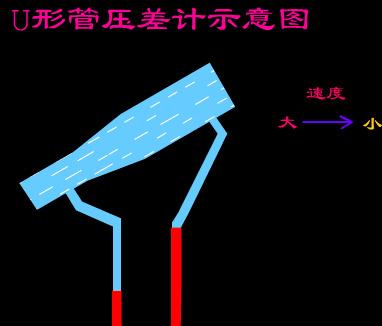

1、液柱式壓力計
液柱式壓力計是根據流體靜力學原理，利用液柱所產生的壓力與被測壓力平衡，并根據液柱高度來確定被測壓力大小的壓力計。所用液體稱為封液，常用的有水、酒精、水銀等。常用的液柱式壓力計有U形管壓力計、單管壓力計和斜管壓力計。
液柱式壓力計多用于測量低壓、負壓和壓力差。具有結構簡單、堅固耐用、價格低廉、使用壽命長若無外力破壞幾乎可永久使用、讀取方便、數據可靠、無需外接電力既無需消耗任何能源等優點。
2、彈性式壓力計
彈性式壓力計是以各種形式的彈性元件受壓后產生的彈性變形作為測量的基礎。常用的彈性元件有彈簧管、膜片和波紋管，相應的有彈簧管壓力計、膜式壓力計和波紋管式壓差計。彈性元件變形產生的位移較小，往往需要把它變換為指針的角位移或電信號、氣信號，以便顯示壓力的大小。
