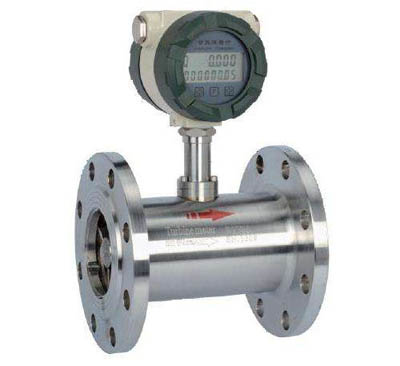

渦輪流量計是一種速度式儀表，它具有精度高、重復性好、結構簡單、耐高壓、測量范圍寬、體積小、重量輕、壓力損失小、壽命長、操作簡單、維修方便等優點，用于封閉管道中測量低粘度、無強腐蝕性、清潔液體的體積流量和累積量?？蓮V泛應用于石油、 化工、冶金、有機液體、無機液、液化氣、城市燃?xì)夤芫W(wǎng)、制藥、食品、造紙等行業。

液體渦輪流量計具有精度高、重復性好、無零點漂移、高量程比等優點。液體渦輪流量計擁有高質量軸承、特別設計的導流片，因此極大降低了磨損，對峰值不敏感，甚者惡劣的條件下也可以給出可靠的測量變量。渦輪流量計輸出信號為脈沖，易于數字化。渦輪流量計壓力損失小，葉片能防腐，可以測量粘稠和腐蝕性的介質。

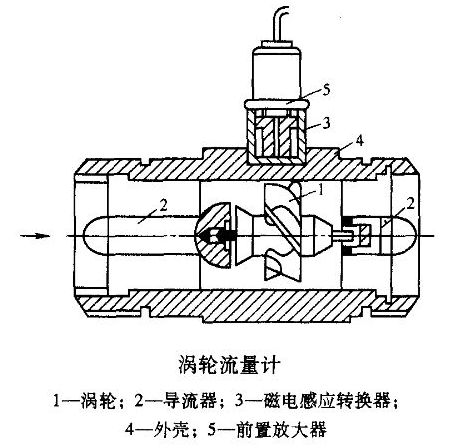

輪流量計由渦輪、軸承、前置擴大器、顯現外表組成。被測流體沖擊渦輪葉片，使渦輪旋轉，渦輪的轉速隨流量的改動而改動，即流量大，渦輪的轉速也大，再經磁電變換設備把渦輪的轉速變換為相應頻率的電脈沖，經前置擴大器擴大后，送入顯現外表進行計數和顯現，依據單位時間內的脈沖數和累計脈沖數即可求出瞬時流量和累積流量，這便是渦輪流量計的工作原理。

渦輪流量計有一個適用流速范圍。在這個流速范圍的1/3以下軸和軸承的影響明顯，超過適用流速 1/3后軸和軸承的影響隨流速增加而逐漸線性加大，到適用流速上限時超出精度要求，再加大軸和軸承的影響明顯上升。磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。

同時將脈沖頻率經過頻率-電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1,精度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。

另外，被測流體沖擊渦輪葉片，使渦輪旋轉，渦輪的轉速隨流量的變化而變化，即流量大，渦輪的轉速也大，再經磁電轉換裝置把渦輪的轉速轉換為相應頻率的電脈沖，經前置放大器放大后，送入顯示儀表進行計數和顯示，根據單位時間內的脈沖數和累計脈沖數即可求出瞬時流量和累積流量。應探頭是檢測轉動體的運動并把它轉化為脈沖數字電信號，它電磁線圈電壓輸出值接近正弦曲線，脈沖信號的頻率范圍隨測量的流量大小成線性變化，典型的范圍為10:1,25:1 和100:1三種規格。電磁線圈的電阻一般小于2000Ω，大于該值可能損壞。
