示波器因?yàn)橛刑筋^的存在而擴展了示波器的應用范圍，使得示波器可以在線測試和分析被測電子電路，如圖 1 所示。

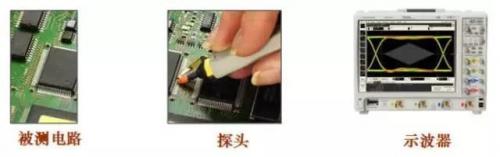

圖 1 示波器探頭的作用

探頭的選擇和使用需要考慮兩方面：

1. 因?yàn)樘筋^有負載效應，探頭會直接影響被測信號和被測電路。

2. 探頭是整個示波器測量系統的一部分，會直接影響儀器的信號保真度和測試結果。

探頭的負載效應

當探頭探測到被測電路后，探頭成為了被測電路的一部分。

探頭的負載效應可分為三類：

阻性負載效應。容性負載效應。感性負載效應。

圖 2 探頭的負載效應

1 阻性負載

阻性負載相當于在被測電路上并聯了一個電阻，對被測信號有分壓的作用，影響被測信號的幅度和直流偏置。有時，加上探頭時，有故障的電路可能變得正常了。一般推薦探頭的電阻 R>10 倍被測源電阻，以維持小于 10%的幅度誤差。

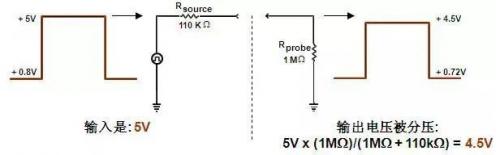

圖 3 探頭的阻性負載

2 容性負載

容性負載相當于在被測電路上并聯了一個電容，對被測信號有濾波的作用，影響被測信號的上升下降時間，影響傳輸延遲，影響傳輸互連通道的帶寬。有時，加上探頭時，有故障的電路變得正常了，這個電容效應起到了關鍵的作用。一般推薦使用電容負載盡量小的探頭，以減小對被測信號邊沿的影響。

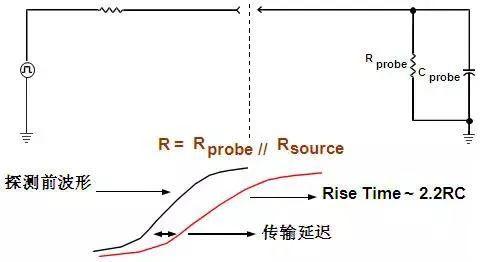

圖 4 探頭的容性負載

3 感性負載

感性負載來源于探頭地線的電感效應，這地線電感會與容性負載和阻性負載形成諧振，從而使顯示的信號上出現振鈴。如果顯示的信號上出現明顯的振鈴，需要檢查確認是被測信號的真實特征還是由于接地線引起的振鈴，檢查確認的方法是使用盡量短的接地線。一般推薦使用盡量短的地線。

地線電感=1nH/mm

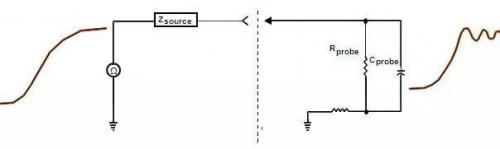

圖 5 探頭的感性負載
