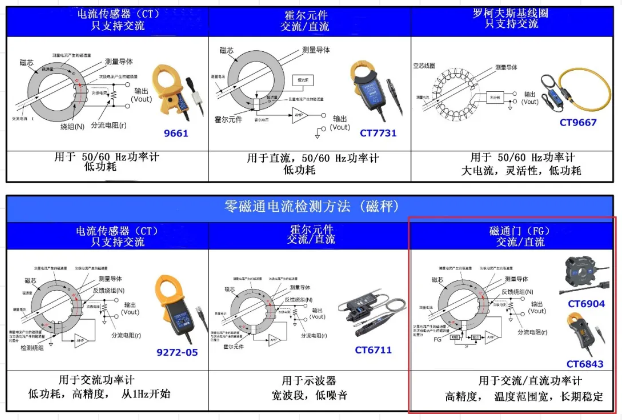

我們介紹了日置HIOKI開發的電流表和傳感器中使用的6種不同的電流測量方法，并在隨后的有關前三個問題中進行了詳細的討論：

?電流互感器（CT）方法

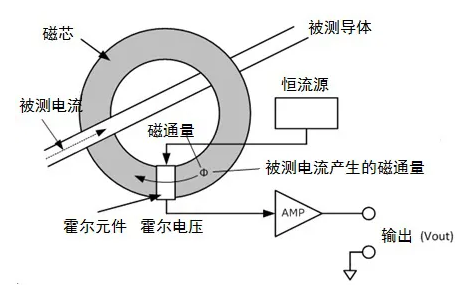

?霍爾元件法

?羅氏線圈法

在本系列的其余部分中，我們將重點介紹零磁通電流測量方法（也稱為磁平衡方法）以及與該技術匹配的三種類型的傳感器。

在零磁通法中，為了抵消在被測量導體中流動的交流電流在磁芯內部產生的磁通，次級電流流向反饋繞組的次級側。但是，在低頻區域中由于磁通不能抵消，因此會殘留在電路中。為了完全抵消磁通量，可以使用以下傳感技術之一來測量信號：

1.繞組（CT）

2.霍爾元件

3.磁通門元件

在測量時，通過放大器電路產生次級反饋電流，以抵消低頻區域的磁通量。該次級電流流向分流電阻器，在其端子上產生電壓。電壓被確定為與在被測導體中流動的電流成比例，從而提供了真實的電流水平。

使用測量繞組（CT）進行零磁通電流測量

例

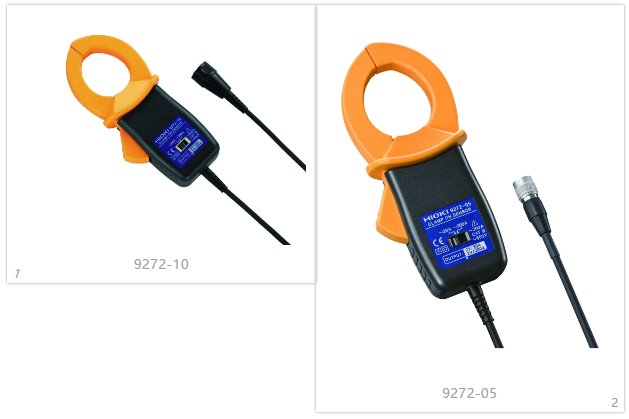

除上述標準CT方法外，CT方法還可應用于零磁通測量原理。采用這種方法的日置HIOKI代表產品是 交流電流傳感器9272-10和9272-05。

此方法的主要優點是：

1.由于傳感器的運行取決于抵消磁芯中的磁通量，因此交流零磁通傳感器具有出色的線性度，并且不受磁芯的B-H磁特性影響。

2.由于交流零通量傳感器使用高頻區域中的次級反饋繞組的CT進行操作，并在低頻區域中使用放大器，因此支持較寬的頻率帶寬。

3.該方法非常適用于高精度功率測量，因為即使在低頻下，它們的相位誤差也很小。

4.傳感器基本上由磁芯和磁路組成，因此價格相對比較實惠。

一個主要的缺點是：

?由于通過繞組或線圈來測量低頻出現的磁通量，因此只能測量交流電流信號，而不能測量直流電流。

使用CT進行零通量電流測量的應用包括：

1.測量逆變器電動機和功率調節器次級側的電流；

2.與功率計一起使用以測量功率轉換效率；

3.監視配電板中的電流以分析旋轉設備，例如電動機和發電機；

4.通過使用傳感器和數據采集設備（例如存儲記錄儀）對工作設備進行當前監視，以此實現預防性維護。
