變頻技術在工業生產中有著舉足輕重的作用，它的技術核心就是變頻器和變頻電機。日常工作中如何采用適合的工具對它們進行有效地檢測和維護呢？

繞組絕緣擊穿和軸承磨損是最常見的兩種電機故障原因，但導致這些故障發生的原因卻多種多樣。

01電能質量問題

1. 瞬態電壓--電機繞組絕緣擊穿造成電機早期故障以及計劃外停工

2. 電壓不平衡--某相或某幾相上電流過大，從而造成溫度升高——導致絕緣擊穿

3. 諧波畸變--降低電機效率，增加維護維修費用，工作溫度升高

推薦檢測方案

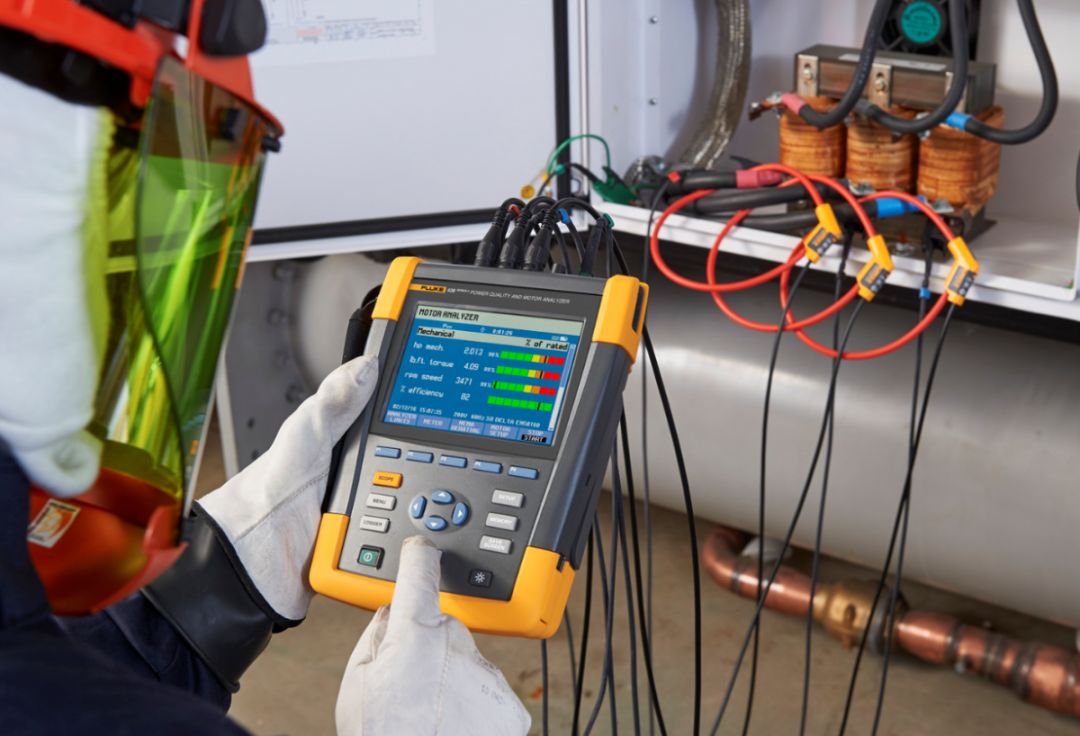

438-II電機效率和電氣性能綜合分析儀

在無需機械傳感器的情況下計算機械功率和效率

測量電壓、電流、功率、視在功率、功率系數、諧波失真和不平衡度等電源參數，以確定影響電機效率的特性

識別暫降、暫升、瞬變、諧波和不平衡等電能質量問題

02變頻驅動問題

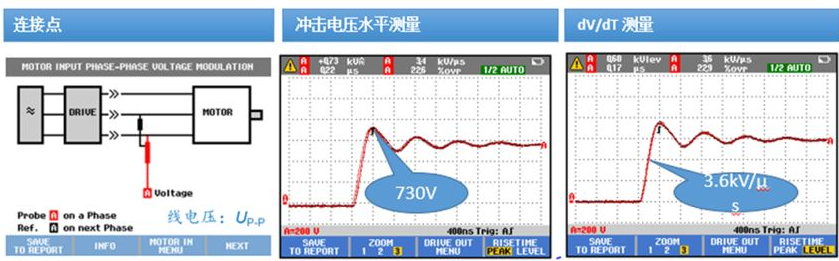

1. 過充電壓

變頻驅動采用脈寬調制(PWM)技術來控制電機的輸入電壓和頻率。當電源和負載之間存在阻抗不匹配時，就會產生反射。

阻抗不匹配的原因可能是安裝不正確、元件選擇不正確或隨著時間推移設備發生了老化。在電機驅動電路中，反射峰值與直流總線的電壓一樣高。

影響：電機繞組絕緣擊穿造成計劃外停工。

推薦檢測方案

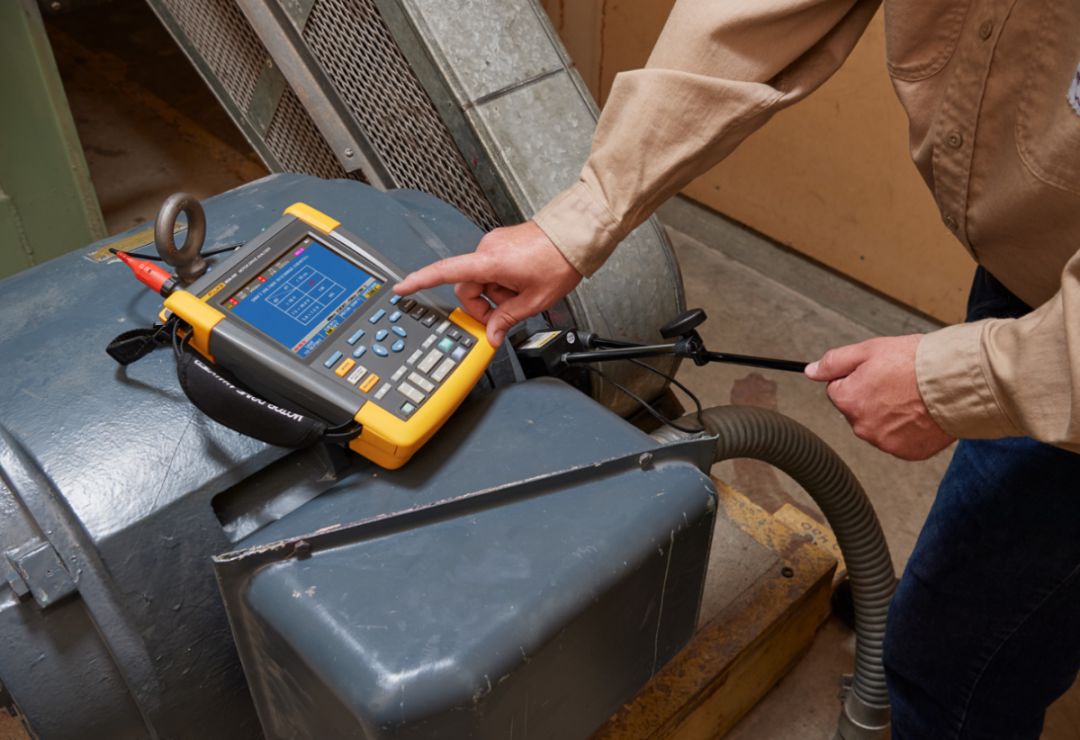

MDA-550電機驅動分析儀

采用引導式測試測量，使分析工作變得比以往更容易

分步對電機驅動器輸入、直流總線、驅動器輸出、電機輸入和電機軸 進行測量。

測量電機驅動器的主要參數，包括電壓、電流、直流總線電壓電平和交流波紋、電壓和電流失衡和諧波 、電壓調制和電機軸電壓放電。

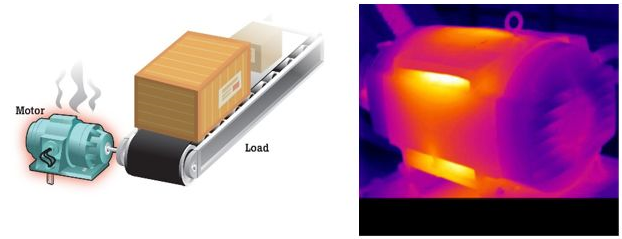

2. 過載

電機負載過大時，即發生電機過載。伴隨電機過載發生的主要現象有電流過大、扭矩不足及過熱。電機過熱是電機故障的主要原因之一。

由于30?%的電機故障是由于過載引起的，所  以理解如何測量并判斷電機過載非常重要。

影響：電機的電氣和機械部件過早磨損，造成永久性失效。

推薦檢測方案

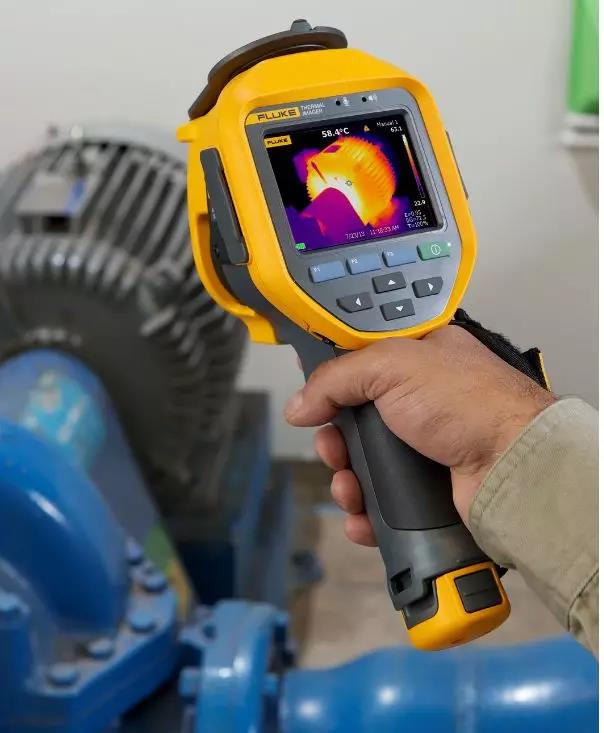

TI 400+熱像儀

320 x 240 分辨率

LaserSharp? 自動對焦

可加裝長焦、廣角和微距鏡頭

可測量高達 650 °C 的溫度

2 米跌落測試
