在TD-LTE或者TD-SCDMA等各種時分信號進行占用帶寬、頻譜發射模板、鄰道泄露抑制比等頻譜測試項目時，需要對數據有效時隙的信號，即特定子幀進行頻譜分析，TD-LTE幀結構見圖1，這就要求頻譜分析儀在用戶選定的時間窗口內掃描，時間窗口外停止掃描，這時需要用到分析儀的時間門“Gate”的功能。下面簡單介紹一下如何正確使用頻譜儀的Gate功能。

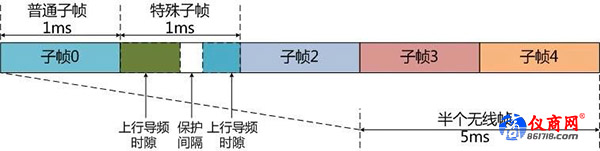

圖1 TD-LTE信號典型幀結構

便于理解，以一種典型時隙信號TD-SCDMA信號為例，中心頻率1800MHz，幅度0dBm，其一個無線幀的寬度（重復周期）為5ms，時隙信號(脈沖寬度)在662.5 us寬度內，用Ceyear思儀5264B信號分析儀測量的具體操作如下。

1、首先要設置5264B信號分析儀中心頻率1800MHz，掃頻范圍10MHz， 需要設置成1MHz。由于Free run沒有觸發，所以頻譜在不斷的跳動。

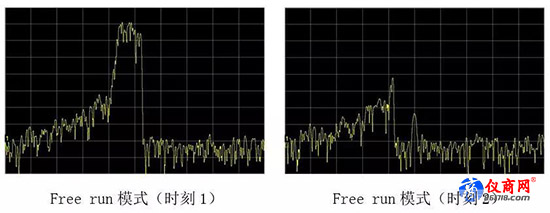

圖2 Free run模式下TD-SCDMA信號的頻譜

2、第二步要去設置Gate View，也就是選取所要分析的脈內信號。

a)按[掃描]→Gate ，進入GATE功能。

b)Gate View選擇on，這時5264B信號分析儀進入零掃寬（zero span）模式。為了獲得時域的脈沖包絡，要把RBW設置大于0.5倍的脈沖上升時間的倒數，也就是RBW盡可能要大。同時頻譜儀的掃描時間也要大于一個完整重復周期，最好設置3倍的重復周期。

c)按BW→RBW: 1MHz，這時可能還沒有信號或得到的信號是不斷抖動，需要設置Gate觸發源。

d)按[掃描]→Gate→More→Gate source→RF Burst 。

3、設置Gate View Setup，該步驟要設置好參考位置和選取Gate時間段，設置窗口延時和窗口寬度來選擇被測時間窗。設置Gate View Sweep Time 10ms約為重復周期的2倍。 再進入到Gate設置界面。

a)Sweep/control→Gate→Gate View Setup，Gate View Sweep Time：10ms， Gate View Start Time：80us。

b)設置Gate Delay :3ms，Gate Length：662.5us。

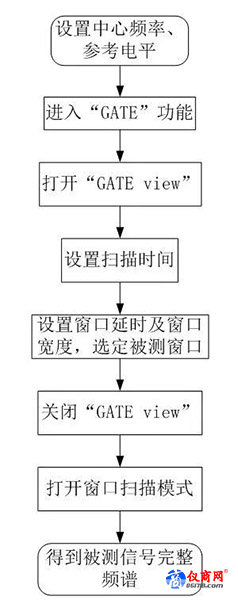

圖3 GATE功能的使用步驟

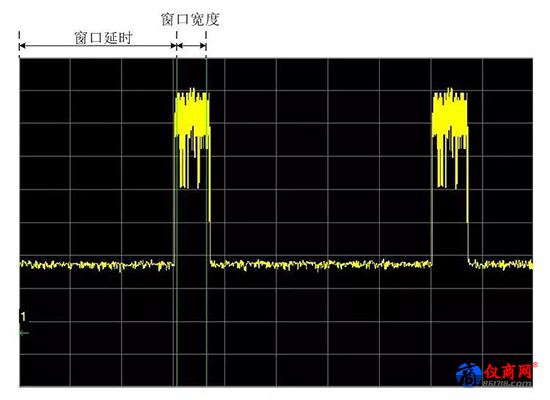

圖4窗口延時及窗口寬度設置
