對254AS系列電阻施加550W功率。電阻在很短的時間內便開始冒煙，變紅，直到通體熾熱通紅，兩端出現明火，明火持續約20s才熄滅，此時電源為恒流3.92A輸出，但是兩端電壓下降至66.3V，說明從0s到60s左右時電阻阻值一直在下降；60s至185s，電阻又出現了通體熾熱通紅，亮度保持恒定，同時電阻兩端電壓保持恒定，說明此過程電阻阻值達到穩定；185s至315s，電阻兩端電壓開始緩慢上升至140.7V，此時到達電源設定的最大輸出能力，此過程阻值增大；在這個過程中，電阻通紅發亮亮度增強；315s開始，電源保持恒壓輸出，但是輸出電流急劇下降，電阻發光亮度也急劇下降；390s，電阻發亮熄滅，此時電源電流顯示輸出為零。以下為試驗視頻，速率已調整至6倍速。

在整個過程中，254AS系列陶瓷電阻出現冒煙-變紅-通體熾熱發光-微弱明火-通體熾熱發光-發光亮度增大-發光亮度減弱直至熄滅，但是沒有出現爆炸。

觀察電阻表面，電阻出現了明顯的開裂現象，外層為黃色，內部為黑色，還看到有膠狀物。此時測量阻值為457KΩ，說明電阻并不是理想的開路狀態。

上為測試前，下為測試后

254SP系列

對254SP系列電阻施加1000W功率。當打開電源輸出時，電壓恒壓輸出182V，電流顯示輸出為3A；說明電阻迅速受熱，阻值瞬間變大至60Ω左右。10s時電阻表面開始變紅發亮，此后一直到50s，電阻發光亮度逐漸增強；在此過程中電阻兩端電壓恒定為182V，電流輸出從3A緩慢下降至2.29A，說明此過程電阻阻值在緩慢上升。50s開始，電阻發光保持恒定，亮度略有變暗；電源輸出恒定在182V，2.29A，此電阻保持在80Ω左右。

一直持續至300s，電源保持416W輸出，電阻阻值無明顯波動，說明電阻已經達到了熱平衡，隨后便停止了試驗。以下為試驗視頻，速率已調整至6倍速。

在整個測試過程中，254SP系列陶瓷電阻無冒煙、著火現象，也沒有出現爆炸現象。待電阻冷卻后，觀察電阻表面，電阻兩端略微發黑，標記變暗淡，端帽部分出現氧化。此時測量阻值為36.9Ω，阻值變化約11.4%。

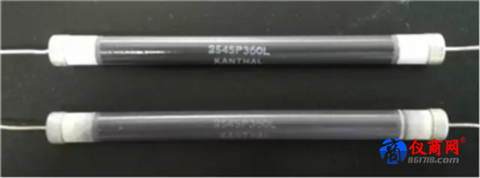

上為測試前，下為測試后

分析

① 為什么254AS系列會出現明火現象？

254AS系列電阻表面涂覆一層綠色的絕緣漆，這種絕緣漆在高溫的情況下會冒煙燃燒，待這種絕緣漆燃燒盡后，電阻表面不再出現明火。

② 為什么254AS系列電阻阻值先減小后變大？

初期功率過載阻值減小原因：

1. 陶瓷電阻阻值主要取決于石墨粒子之間的接觸電阻，以及石墨本身的電阻，石墨粒子在電阻中并不是呈規則排列，而是縱橫交錯，在制造過程中，會導致電阻中存在缺陷。

在初始功率過載時，電阻中接觸不良的部分得以優化，降低導電通路的缺陷率與接觸電阻值，使得石墨粒子之間接觸狀態趨于穩定，從而電阻阻值下降。

2. 254AS系列陶瓷電阻為負溫度系數，溫度上升阻值下降。

過載一段時間后阻值增大原因：

在功率過載一段時間后，由于陶瓷電阻無法承受功率過載產生的高溫，電阻內部膨脹開裂，石墨部分暴露在空氣中被氧化，與此同時電阻的截面積變小，導致電阻阻值迅速躥升。但電阻阻值上升至一定阻值時，電阻熱功率已經非常小了，阻值趨于穩定。
