泰克第二代光隔離探頭問世，推動第三代半導體發展，為電源行業帶來技術革新

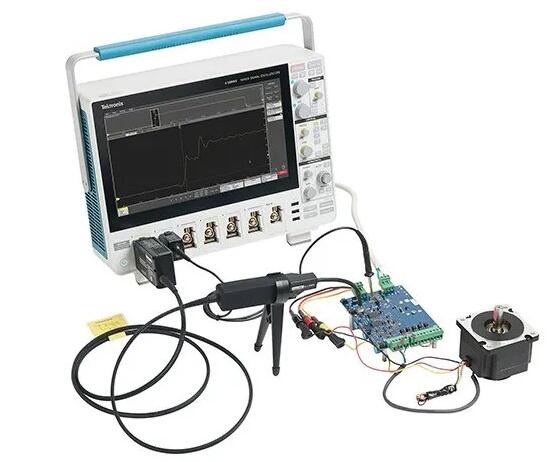

新的Tektronix IsoVu?Generation 2探頭提供了無與倫比的帶寬、動態范圍、共模抑制以及多功能MMCX連接器的組合，為上管Vgs測量設置了新的標準，設計者終于能看到以前隱藏的信號特征。

-1 GHz 光隔離探頭

-更小的尺寸提升了DUT連接的便攜性

-行業領先的的CMRR特性

-完全光隔離技術

-完整測試系統

-比第一代探頭體積縮小80%

使用傳統差分探頭幾乎不可能在高速不接地系統上進行準確的測量。由于涉及更高的頻率和開關速度，使用SiC和GaN等寬禁帶技術的工程師面臨準確測量和表征器件的巨大挑戰。通過將探頭與示波器的電流隔開，IsoVu探頭完全改變了功率研究人員和設計人員進行寬禁帶功率測量的方式。

泰克科技主流解決方案總經理Suchi Srinivasan表示，“ 第一代產品面世時，IsoVu探頭對我們的客戶來說代表著真正的突破，因?yàn)樗麄兛梢哉嬲私獍霕蛟O(shè)計高側的性能，消除重大的盲點。這次在第二代IsoVu中，將有更廣泛的客戶能夠獲得這種尖端隔離測量技術，完成產品級研發、驗證和EMI故障排除等任務。”

Cree科銳旗下企業Wolfspeed全球汽車現場應用工程師主管Cam Pham表示，“ IsoVu技術對于支持客戶在設計中采用我們的功率轉換技術至關重要。由于電流隔離功能，IsoVu技術使我們及我們的客戶能夠滿懷信心地準確地表征高側事件。”

IsoVu第二代探頭的特點

與第一代產品一樣，最新IsoVu第二代探頭采用已獲專利的光電技術來捕獲信號并為探頭供電，且不需要電氣連接示波器。

與傳統高壓差分探頭相比，IsoVu探頭以獨一無二的方式同時提供了高帶寬、寬動態范圍，并在探頭整個帶寬上實現了同類最優秀的共模抑制比(CMRR)。非隔離探頭的CMRR額定值會隨著頻率提高迅速下降，所以不可能進行更高頻率的測量。使用光纜還可以支持長電纜，大大提高探頭抗EMI能力。

在第一代IsoVu系列基礎上，IsoVu第二代探頭進行了大量的升級和增強，包括：

更小的尺寸

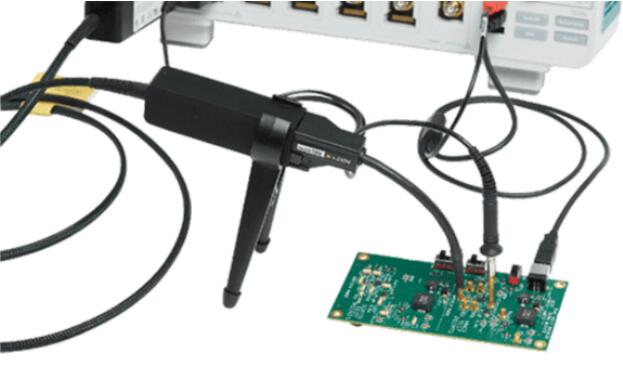

TIVP系列探頭的體積大約是第一代探頭的五分之一，可以更簡便地接入以前不可能接入的難達測量點。此外，原來單獨的控制器盒已經精簡，現在自含在探頭的補償盒內部。

更高的靈敏度

新探頭更加靈敏，在+/- 50V測量時噪聲更低，在寬帶隙測量中具有更高的可見度和電壓靈敏度。

更高的精度

新探頭在許多方面增強了準確度，包括改善了DC準確度，在全部輸入范圍上加強了增益準確度，改善了溫度漂移校正功能。這些增強功能可以更加深入地表征寬帶隙設計特點，提高了能效。

更少的針尖更換

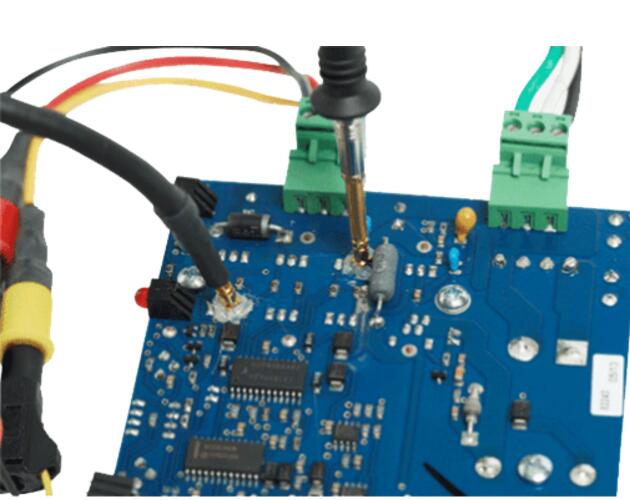

傳感器頭上的動態范圍更廣，與IsoVu Gen 1相同的電壓范圍所需的針尖更少。這縮短了執行器件測試所需的時間，消除了更換探頭時可能發生的錯誤，與IsoVu第一代探頭需要購買多個針尖相比，降低了客戶要付的成本。
