1.電子負載的特點和用途

企業和研究機構常常使用可變電阻模擬負載進行簡單的實驗，對于不同的負載電流要用不同的可變電阻器，使用麻煩。而且當試驗電壓變化時，剛剛調好的負載電流數值又要變化，又需重新調整，工作效率較低，幾乎無法完成對電源、適配器、電池的真正測試。

電子負載不僅可以模擬真實環境中的負載(用電器)，還能夠準確出負載電壓，精確調整負載電流，同時可以實現模擬負載短路，模擬負載是阻性和容性，容性負載電流上升時間等。電子負載已經成為設計研發、生產線及檢測等方面的有力工具。

2.電子負載的工作原理

電子負載是用電子器件實現的“負載”功能，其輸出端口符合歐姆定律。具體地說，電子負載是通過控制內部功率器件MOSFET或晶體管的導通量，使功率管耗散功率，消耗電能的設備。一般具有恒電流、恒電壓、恒電阻、恒功率、短路及動態負載多種模式，可以模擬各種不同的負載狀況。

3.電子負載功能

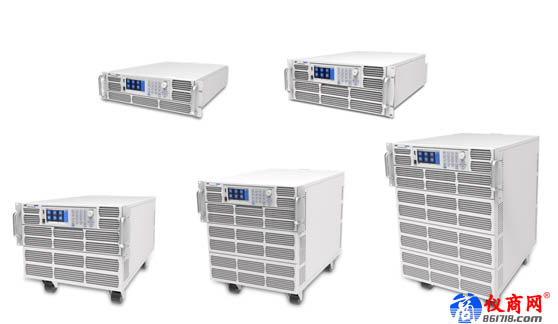

全天科技大功率直流電子負載具有恒電流、恒電壓、恒功率、恒電阻、恒阻抗、動態電流、動態電阻、掃頻功能和List工作模式，可回讀出電壓、電流和功率參數，具有短路測試功能，具有過電流、過功率、過電壓、過溫度保護功能和反接告警功能，可通過外部仿真輸出接口檢測當前電子負載的電壓和電流(0~10V)，具有標配RS232/RS485/USB的通訊接口及選配LAN&GPIB的通訊接口，還具有多臺電子負載并機操作的接口。全天科技電子負載外觀功能簡介如下：

● 可翻轉前面板與彩色觸摸屏，提升顯示與操作方便性

● 支持4種CV/CC/CR/CP基本模式，以及CV+CC/CV+CR/CR+CC復合工作模式

● 電流上升、下降斜率可設，CV環路反饋速度可調

● 超高精度的電壓及電流量測

● 可自動執行OCP/OPP功能測試

● 50kHz電流/電阻瞬態模式

● 500kHz高速電壓、電流采樣率

● 時間量測，電池放電測試功能

● 模擬負載短路功能

● 自動測試功能，復雜測試任務一鍵實現

● 具有動態變頻掃描功能，模擬各種不同負載的測試情況

● 非線性負載模擬功能，拉載電流更趨近真實情況

● 支持外部模擬量控制

● 支持V-monitor/I-monitor監控功能

● LED負載模擬功能

● 保護功能完備，具有過電流、過功率、過溫告警，保護功能，過電壓、反接告警功能

● 支持主從控制，并聯數量可達20臺

● 標配USB數據接口，支持數據的載入載出

● 標配RS232/RS485/USB通訊接口，LAN&GPIB通訊接口選配

● SCPI通訊協議，標準機架尺寸設計，方便系統集成

● 智能風扇系統，低噪音，更環保

● 多個功能版本，滿足不同應用領域性價比要求

 4.電子負載的具體應用舉例

(1)家電生產企業：家電產品一般會有電源模塊供電，這些模塊的測試以及老化需要用到電子負載。

(2)液晶等電腦組件生產企業：可以使用電子負載實現其內部供電模塊的測試以及老化。

(3)開關電源廠家：一般的，電子負載可實現直流電源供應器的電源穩定性、負載穩定性、輸出電壓調整和瞬態特性等參數的測試。對于多路輸出的電源可以使用組合附在測試。

(4)適配器/充電器廠家：測試電池適配器輸出電壓和電流的調整能力是很重要的，它將保證正確地對設備供電和對設備電池充電。可以使用CC和CR工作模式進行常規性能測試，可以使用OCP 和SHORT等功能測試產品的保護動作測試。充電器的調節時間、充電時間等均可由負載的拉載時間測試出。

(5)其他：概括的講，測試什么樣的產品才會用到什么樣的電子負載，比如，可以根據產品輸出的路數，最高電壓，最大電流，最大功率，要測試什么樣的參數，去選擇適合自己產品測試要求的電子負載即可。
