隔直模塊核心功能是阻擋直流信號，同時允許射頻和微波信號傳輸，廣泛應用于射頻和微波系統中，保護敏感的射頻元件免受直流電的影響。中電科思儀科技股份有限公司（簡稱“思儀科技”）一直致力于寬頻帶、高性能隔直模塊產品的研發。

在測試系統中，需隔直模塊處理微弱回波信號中的直流分量，提高探測精度和可靠性，在導航系統中，需隔直模塊隔離來自電源或其他設備的直流干擾，保證導航信號的準確性和穩定性。隨著相關系統向著高頻大功率方向發展，對寬帶高頻、回波損耗優異、可靠性高的隔直模塊產品需求，經過思儀科技技術團隊攻關，突破了高頻傳輸線寬帶匹配傳輸設計、高性能隔直電路設計等關鍵技術，將隔直模塊系列產品工作頻帶由10MHz~67GHz提升至10MHz~110GHz?；夭〒p耗及插入損耗典型測試曲線如圖2所示。

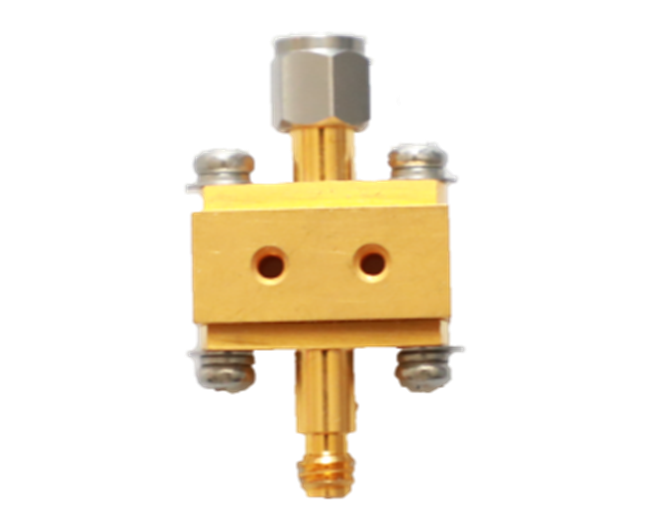

圖 1 110GHz隔直模塊產品

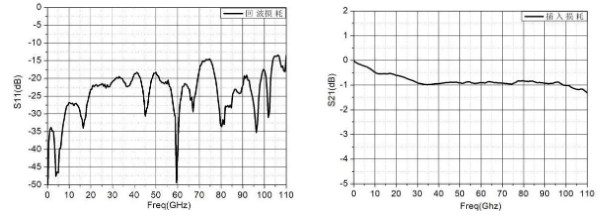

圖 2 110GHz隔直模塊典型測試曲線

110GHz隔直模塊具有寬帶高頻、回波損耗優異、可靠性高等特點，產品的主要指標如表1所示。

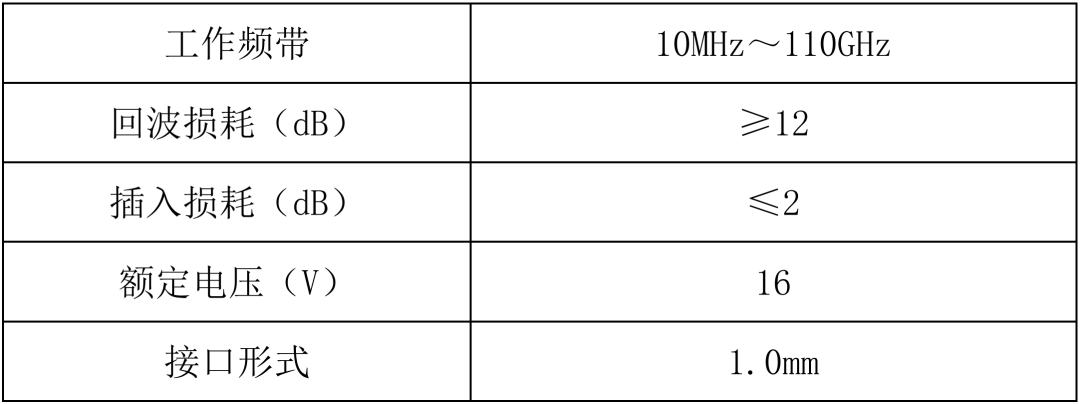

表 1  110GHz隔直模塊產品指標

思儀科技研制隔直模塊產品如圖3所示。此外，可根據用戶需求開發頻率從10kHz到110GHz的定制隔直模塊產品。

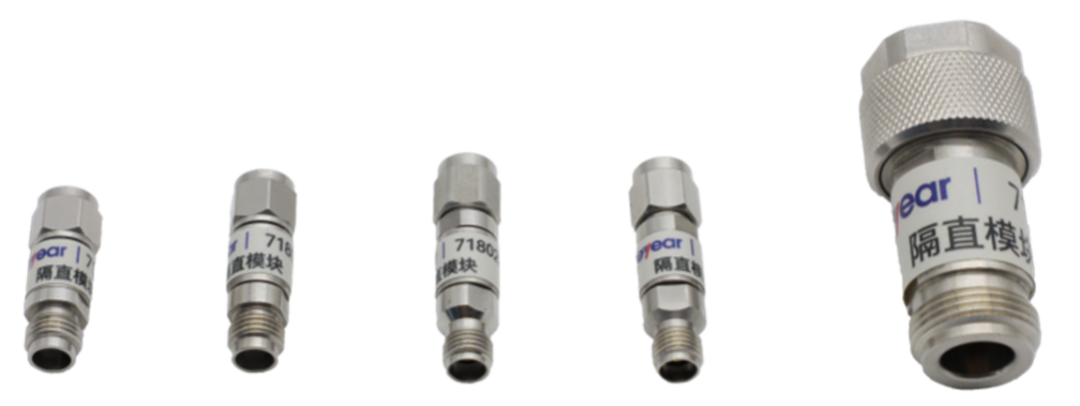

圖3隔直模塊系列產品

思儀科技持續關注微波毫米波產業創新，除隔直模塊外，我公司目前已有微波開關、微波測量探針、衰減器、功分器、寬帶巴倫、偏置器、定向電橋耦合器、天線、轉接器、校準件、測試電纜等超寬帶微波部組件產品，具體產品信息可到官網下載或來電垂詢。
