保險絲在電子電器的電路中有著非常重要的保護作用,按使用環境分很多類型,例如一次性保險絲、自恢復保險絲、片式溫感熔斷器、金屬膜溫感熔斷器、微型塑料熔斷器、微型精密防爆熔斷器等不同封裝的保險絲,根據不同的保險絲類型可以應用到高壓、低壓的工作環境中。
正確選擇保險絲,對保證電子設備和供電電源的安全使用,有不可忽視的作用;所以保險絲需要做非常重要的性能測試。
以下是由APM給客戶定制的保險絲測試系統:
本電路通過簡單的接線

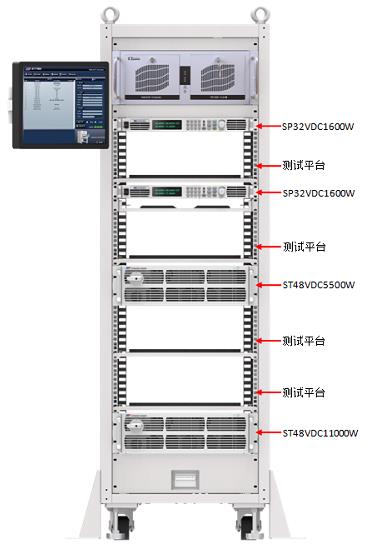

此測試系統由圖中4臺電源搭配測試軟件組成,測試電流范圍100mA~360A。
待測品可放與測試平臺上,接線簡單、快捷。能測定保險絲所需的熔斷時間,為用電設備選擇保險絲提供實測依據。
根據測試需求也可實現源載搭配使用,提高電流上升速度,熔斷時間精度,測試數據會更加準確。

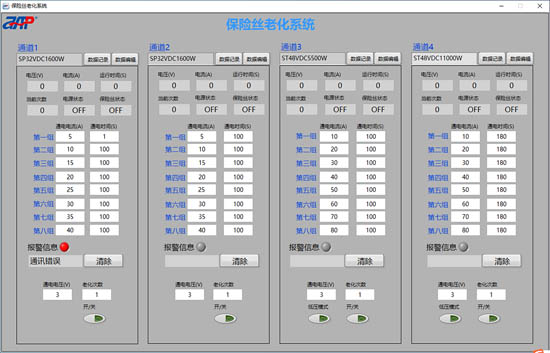

電源的穩定輸出搭配此上位機軟件,實現更加方便的遠程通訊控制。
四個通道獨立運行互不影響,實時監視電壓、電流測量值、測試時間、電源狀態、保險絲熔斷狀態;可設置多組電流值,實現電流波形循環輸出。
測試數據可根據需求進行是否后臺記錄,包括電壓值、電流值、電源狀態、保險絲狀態、老化次數。用以不同測試環境下的數據比對。
