自1978年以來，Mistras集團一直在建立和鞏固其作為無損檢測（NDT）服務和解決方案提供商的聲譽。Mistras專注于聲發射（AE）和超聲檢測（UT）技術，并開發了用于檢測公共和工業基礎設施的完整解決方案。該公司為多種行業提供服務，包括航空、鐵路、可再生能源，以及石油和天然氣。
在接受Contr?les Essais Mesures（CEM）雜志的采訪時，Mistras的超聲專家工程師Jér?me Lethuillier談到了其公司用于檢測管道的UT解決方案。為了說明此解決方案的高效性，Jerome舉出了一個應用實例。那天，他帶領他的Mistras團隊在一家煉油廠使用了該解決方案，他們的任務是對火炬系統中數百米的管道進行檢測和成像，目的是進行腐蝕監測。Mistras管道檢測設備的一個組成部分是我們的FlexoFORM掃查器。
*以下內容節選自第77期Contr?les Essais Mesures（CEM）（《控制、測試、測量》，譯自法語名稱）雜志對Jér?me的采訪。采訪中，Jér?me解釋了他和他的Mistras團隊對FlexoFORM掃查器的欣賞之處，以及掃查器如何增強了他們?yōu)榭蛻籼峁┑墓艿罊z測服務。
Mistras的工程師Jér?me Lethuillier正在使用FlexoFORM掃查器和OmniScan X3相控陣探傷儀對管道彎頭樣品進行檢測（圖片由CEM雜志提供）
自動步進，操作簡單

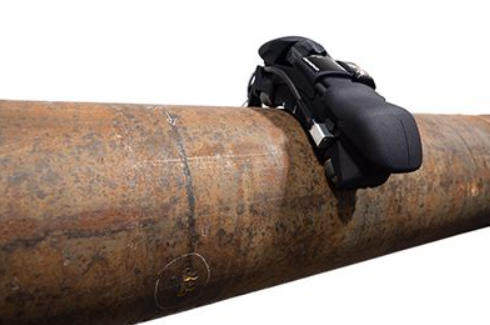

Jér?me說道：“我們使用FlexoFORM掃查器對我們客戶的超長管道進行快速和精確的成像?！薄拔覀?cè)诠艿揽肯碌哪妇€上使用FlexoFORM掃查器進行控制，特別是由局部腐蝕引起的厚度損失。系統安裝好后，我們使用掃查器對管道進行掃查，每次掃查覆蓋的寬度為60毫米。通過多次掃查，借助自動步進系統逐行進行采集。周向檢測通過序列掃查重建。在采集過程中，操作人員只需確保按照預先繪制的線條進行掃查即可?！鄙院笏a(bǔ)充道，“輪子是磁化的 — 小編碼器輪子也有磁性”，操作人員無需太費勁就可以將掃查器固定在鐵磁性表面上。
100%覆蓋彎頭并在整個周向上成像

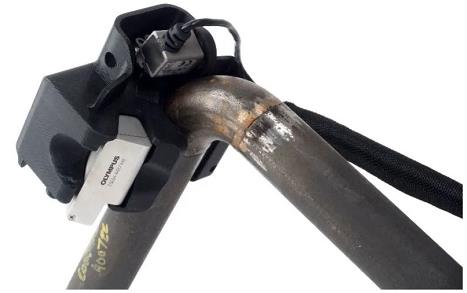

“我們也會使用FlexoFORM檢測彎頭部位。這款掃查器為我們提供了之前沒有的解決方案。我們以前使用非常小的傳統探頭進行點厚度測量。這種網格采樣不能使我們進行100%的驗證。此外，我們沒有圖像可以呈現。有了FlexoFORM掃查器，我們就可以檢測整個表面并生成圖像了。”
為多種直徑的管道獲取高分辨率數據（1×1mm）
“此外，該設備可以探測到面積較小的損壞，這是我們通過抽樣測量無法做到的。FlexoFORM掃查器為我們提供了前所未有的技術解決方案，滿足了我們的需求。我們還可使用迷你型FlexoFORM掃查器檢測小直徑管道。迷你型掃查器占地面積很小，更適合檢測直徑小至1.3英寸的管道。使用傳統的FlexoFORM設備，可以檢測很大直徑的管道，不過可檢測管道的直徑至少要達到4英寸?！?
“FlexoFORM掃查器為我們提供了前所未有的技術解決方案，滿足了我們的需求?！?
— Jér?me Lethuillier，Mistras UT專家工程師
靈活變通、適應性強的相控陣探頭和弧形水楔系統
“相控陣探頭非常靈活。它可以檢測大于1.3英寸直徑的管道，也可以檢測平面。我們根據曲率半徑將水楔安裝到探頭上。一套含不同尺寸的水楔系統可以覆蓋各種直徑的管道。能夠在不使用工具的情況下拆除探頭，在檢測現場非常有價值，因?yàn)楣艿赖闹睆浇?jīng)常變化。在直管部位上，能夠記錄管道縱向上的數據改變了一切。以前，剛性探頭要在管道周向上移動，然后步進到旁邊的區域，再繞管道周向完成另一圈移動。能夠控制整個長距離直管，節省了我們大量的時間。“在直管部位上，能夠記錄管道縱向上的數據改變了一切?！?
更高效的采集和直觀的C掃描成像
“在圖像呈現方面，所生成的厚度圖與我們之前的系統相同。不過，我們現在可以為大面積區域成像，從而節省了大量的采集時間和在現場花費的時間。此外，在成像方面，我們現在可以為彎頭部位的表面成像，這可是一個真正的優勢。盡管柔性探頭的背面沒有減震層，但信號質量非常好，所生成的圖像也非常好。FlexoFORM掃查器還可使我們對已識別的損壞進行持續監測，以控制復雜幾何形狀（拱腹和拱背）的任何退化，”Jér?me解釋道。
“現在我們可以為彎頭部位的表面進行成像了，這可是一個真正的優勢。”
優化Mistras服務的專業管道彎頭掃查解決方案
“尋找新的解決方案是我們使命的一部分，因?yàn)檫@個目標使我們拓展了服務范圍，并為我們的客戶提供更高效的服務。這也是為什么我們擁有市場上堪稱豐富的高級NDT解決方案系列的原因，因?yàn)槲覀兿Ｍ麨榭蛻舻木唧w問題提供盡可能完善的答案。
