4.具備數字仿真和物理電路的雙重驗證，設計更靈活，實驗數據更具說服力

▍系統構成

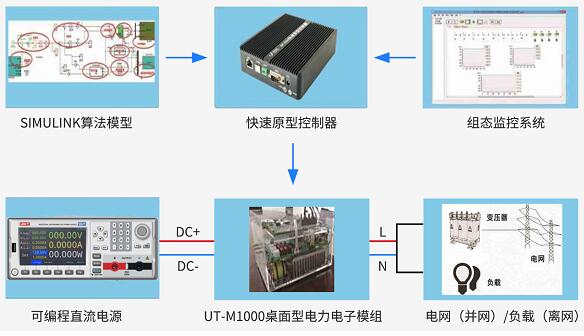

01 系統架構

02 硬件部分

●  快速原型控制平臺

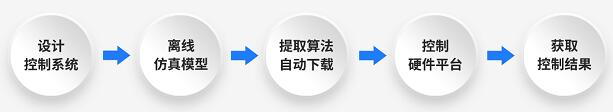

優勢：相對于一般離線仿真流程而言，快速原型控制平臺具備控制器與主電路，而且都是成熟穩定的，設計者只需建立離線仿真模型，實驗成功后，將算法部分分離出來下載到控制器中，再進行實際調試，最終獲得控制結果。

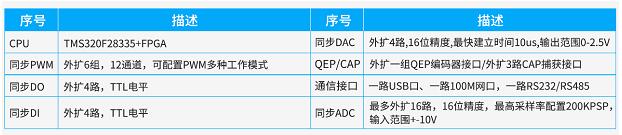

●  快速原型控制器資源

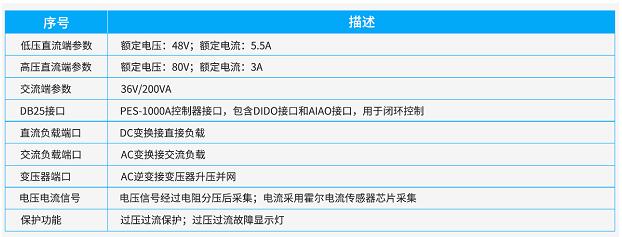

●  DC-DC&DC-AC雙級變流模塊

●  測試儀器

03 軟件部分

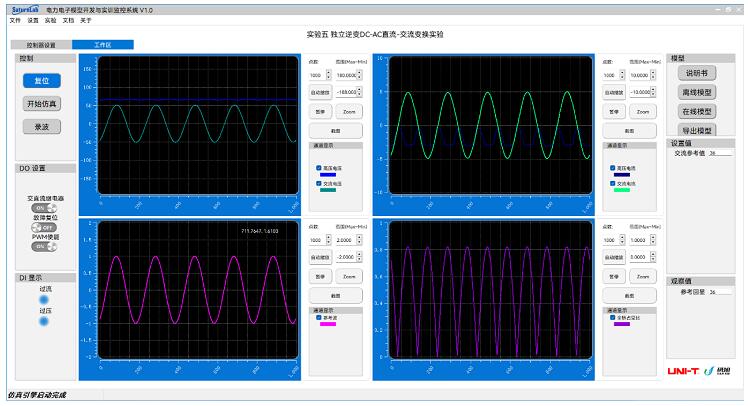

●  組態監控軟件特點

創新的交互式實驗課程軟件，提供進行實驗所需的各種支持。它不僅提供實驗過程指導，還提供相關理論知識講解介紹，記錄測量結果，并可導出各類數據。 可自動保存實驗過程中的各種數據，具備龐大的數支持自主導入控制模型，進行快速原型控制器的程序一鍵生成與燒寫。

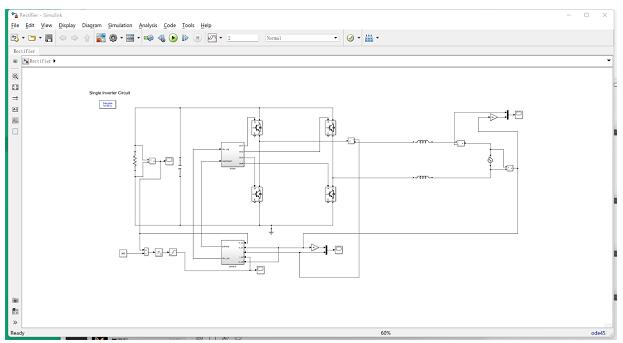

●  離線模型

通過對電路實驗原理進行仿真驗證，加深學生對理論知識的理解，得到實驗初步結果。

●  在線模型

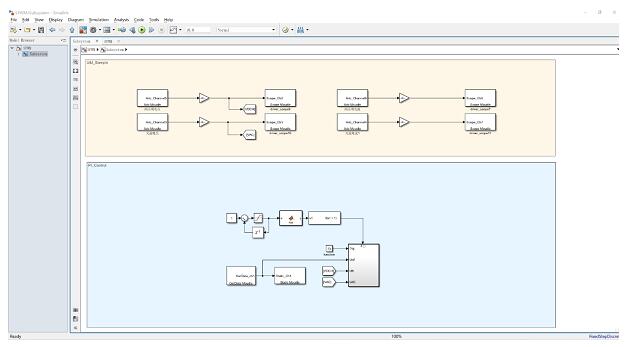

① 實驗仿真完成后，將電路Simulink實驗仿真模型下發至快速原型控制器中，進行半實物仿真驗證。

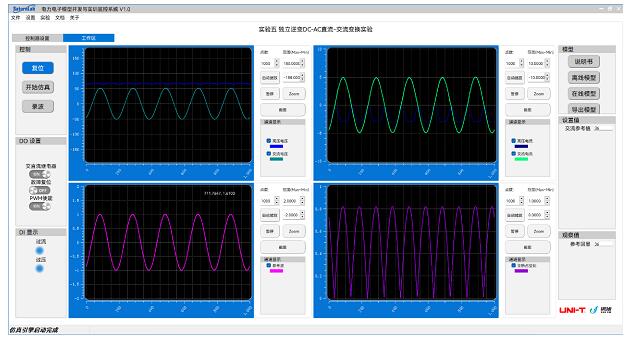

② 程序下發至快速原型控制器中即可開始仿真，仿真結果可在組態監控系統中進行查看和驗證。

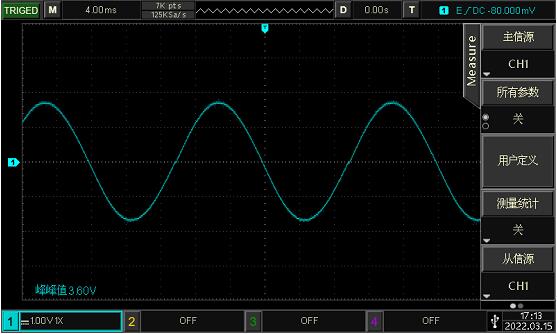

③ 在進行仿真的同時可通過示波器對實際輸出結果進行對比驗證。

●  導出模型

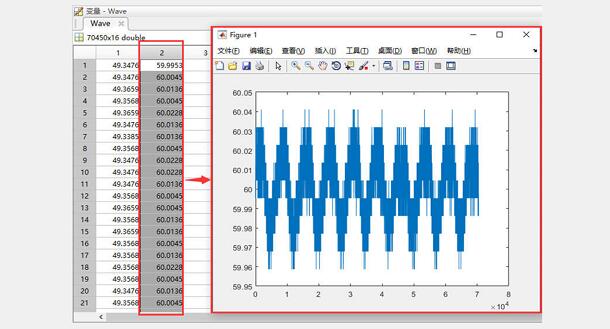

可通過“導出模型”功能將simulink離線仿真模型導出進行驗證、拓展等，通過“錄播”可將波形數據導出查看、分析。

▍開發學習

●學習流程
