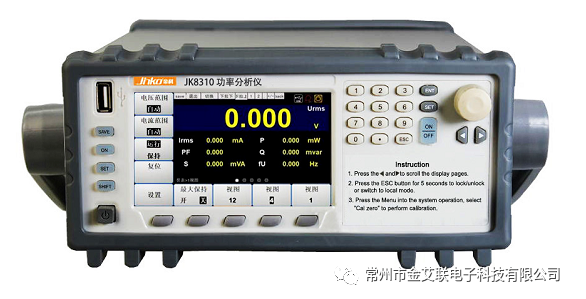

JK8310功率分析計是一種基礎的電參數測量儀器,主要用于光伏、家電、電源、電機等行業的產線測試環節,具有高精度、易集成、高性價比的產品特性。示波功能可以讓用戶在測試家用電器性能時,直接觀察電壓、電流和功率趨勢顯示中的波動,并可設置顯示趨勢、波形、數值,柱狀圖。并通過外圍USB存儲接口,直接抓取波形和記錄數值,無需再外接示波器。可實現高速機動態范圍更寬廣的諧波測量。在諧波模式下實現電壓、電流及各次諧波的有功功率,無功功率,相位和總諧波失真因數(THD)的測試。此外可進行多諧波測量,最高可量測基頻的50次諧波。儀器具有0.1%的電壓、電流精度與1MHz高帶寬。最低可測至50μA,在家電行業待機功耗測試等場景中提供卓越的測試能力。適用于對1000V電壓和10mA-50A電流的直接測量,如電源行業、電機行業等。
性能特點
? 4.3英寸彩色液晶顯示屏(TFT)
? 具有諧波量測功能,最大到50次的頻率量測功能
? 豐富強大的積分功能,計算買/賣電能
? 提供USB外圍設備接口,用戶可將數據保存到外儲存介質
? 內置USBUSB device/Host,RS232和以太網通信接口
? 波形顯示: V(電壓),I(電流),P(功率)
? DC, 0.1Hz~300kHz電壓/電流測試帶寬
? 最大輸入范圍:1000Vrms/50Arms
? 諧波成分
? 電壓電流量測精度高達0.1%
? 可同時測量電壓,電流,功率和諧波等參數
? 兩種數值顯示模式
一般模式:顯示2個主要測試項目+8個次要測試項目
簡單模式:顯示4個主要測試項目的測試值
