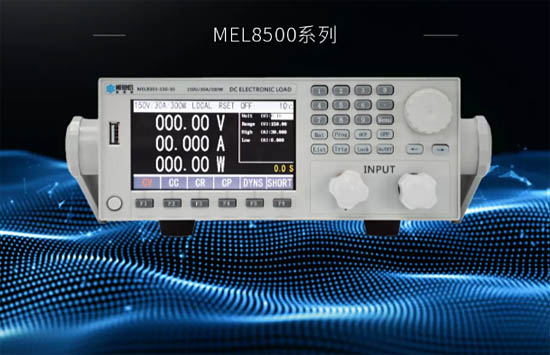

美恩斯 MEL8500 系列是一款專門針對高精度紋波測試的可編程直流電子負載，采樣帶寬高達 100KHZ，具有多種操作模式，適用于設計、制造和評估電源供電器，電池及電源零件。同時也具備自動測試、電池放電測試、動態測試等多種豐富的功能，滿足大部分開關電源、電池等產品研發階段，生產老化階段的性能測試需求。
特點
●七種操作模式:CC/CV/CR/CP/CR+CC/CV+CC/CR-LED
●高達2.5kHz動態模式
●測試分辨率可達10mv,lma
●OPP/OCP測試功能/電池放電模式
●自動測試功能/List功能/動態模式
●短路模式/Measure功能
●智能溫控風扇減少噪音
●超電壓、超電流、超功率保護

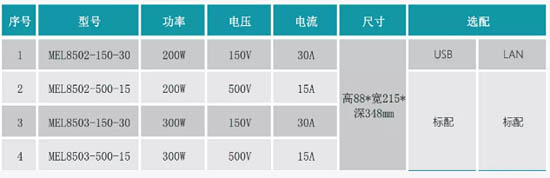

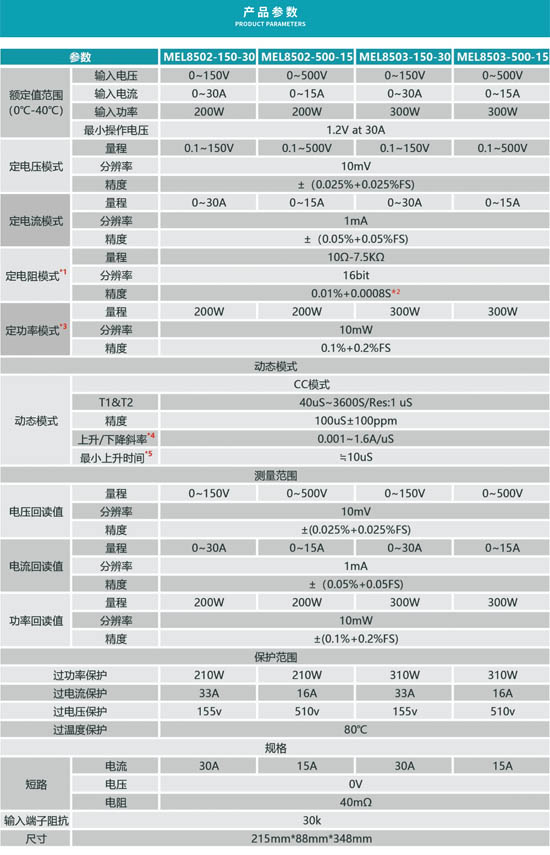

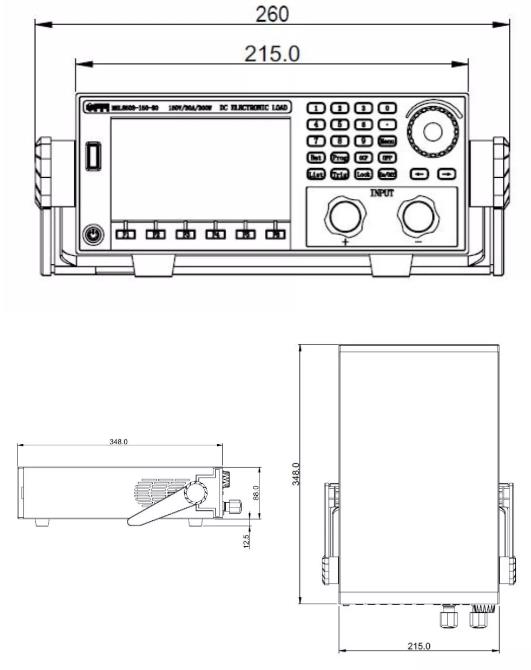

型號
電池放電測試功能
MEL8500 系列可使用恒流模式來進行電池放電測試。進入電池放電測試模式后，可自行設定測試模式終止條件包含放電時間、關閉電壓值、關閉容量值，測試開始后，滿足上述3種任一條件時，則放電停止，電子負載自動切換為 OFF 狀態。在測試過程中可以觀測電池的電壓，時間和電池已放電容量。
自動測試功能
MEL8500 系列具有自動測試編輯模式，可以保存最多100組測試文件。用戶可以自行編輯所需求的步驟，可以隨時調用并進行測試，同時按鍵可以完全鎖定，用來防止意外觸碰鍵盤而影響用戶正常測試，使測試操作更加簡便，加低耗能更省電。
OCP測試功能
MEL8500系列具有過電流保護(OCP)測試功能，在 OCP 測試模式下，當輸入電壓達到 Von 值時，延時一段時間，電流開始工作，每隔一定時間按步進值遞增，同時根據 OCP 電壓值來檢測判斷電子負載輸入電壓是否高于 OCP 電壓值，如果高于，就往下運行，并且根據截止電流值繼續延時遞增，直到運行到截止電流為止。通過 OCP 電壓值判斷后，再根據設置的過電流范圍值來判斷電流是否在范圍內。
OPP測試功能
MEL8500 系列具有過功率保護(OPP)測試功能，在 OPP 測試模式下，當輸入電壓達到 Von 值時，延時一段時間，功率始工作，每隔一定時間按步進值遞增，同時根據 OPP 電壓值來檢測判斷負載輸入電壓是否高于 OPP 電壓值，如果高于就往下運行，并且根據截止功率值繼續延時遞增，直到運行到截止功率值為止。通過 OPP 電壓值判斷后，再根據設置的過功率范圍值來判斷功率是否在范圍內。
遠端量測功能
當電子負載消耗較大電流時，在CC/CV/CR/CW 模式下，負載前面輸出端子的連接線會產生較大的壓降，會影響到測試精度，因此本負載在后面板提供遠程測量端子，增加負載大電流模式下的測試精度。
動態測試功能
動態測試操作能夠根據設定規則使電子負載在兩種設定參數之間切換，此功能用來測試電源的動態特性。
#連續模式
在連續模式下，用戶輸入設定的 A,B值。開啟動態測試后，負載電流會連續的在A值及B值之間進行切換。
#脈沖模式
在脈沖模式下，開啟動態測試后，負載每接收到一個觸發信號，就會從A值切換到 B值，在維持 B設定的脈寬時間后，在切換回A值。
#翻轉模式
在觸發模式下，開啟動態測試后，負載每接收到一個觸發信號后，就會在A 值及B 值之間切換一次。
順序操作模式(LIST)
在LIST 模式下，用戶可以自行定義步數，單步時間和設定值、斜率。此模式可以準確高速地完成復雜的任意電流變化模式，并且這個變化模式可與內部或者外部信號同步，完成多準位帶載的緊密測試，可以幫客戶大大的節約成本。
順序操作中的參數包括該組輸入順序文件的名稱，輸入單步數(最多2-84步)，單步時間(0.00005s~3600s)及每一個單步的設定值和斜率。在負載的操作模式為順序操作時，當接收到一個觸發信號后，負載將開始順序操作，直到順序操作完成或再次接受到一個觸發信號。
