在有苛刻要求的應用中，高速、實時的相位噪聲測量需要源具備很高的穩定性，羅德與施瓦茨（以下簡稱“R&S公司”）全新的 FSPN 相位噪聲分析儀和 VCO 測試儀具有超高的靈敏度、準確性和可靠性，實現了高性能和易用性的完美結合。

所有基于無線電或射頻的設備，包括雷達、通信衛星和移動電話，都需要最純凈的信號生成和接收鏈路。如果不能實現這一點，要想達到更精細的雷達分辨力或是提高 5G 所需的數據速率，根本就無從談起。

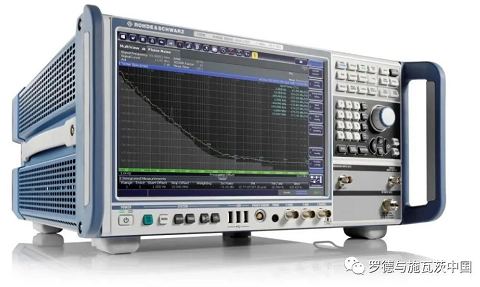

R&S公司為研發和產測應用設計了全新的相噪分析和 VCO 測試儀FSPN，幫助對合成器、VCO、OCXO 和 DRO 等源進行特性表征。FSPN可以提供極高的靈敏度和測量速度，是滿足研發和產測中相噪和 VCO苛刻測試要求的理想選擇。

R&S公司推出兩種型號的FSPN，覆蓋 1 MHz 到 8 GHz 與 1 MHz 到 26.5 GHz 的頻率范圍，能夠滿足 C 波段、X 波段、Ku 波段和整個 K 波段的雷達和衛星應用需求。

市場領先的超高性能 FSWP是相位噪聲測試儀，同時也是頻譜及信號分析儀，搭配新推出的 FSPN，進一步豐富了R&S公司的相位噪聲測量儀表組合，滿足這些領域面臨的測量挑戰。FSPN 沿用了 FSWP 成熟的設計理念，如結合低噪聲本振與實時互相關用于提升測量靈敏度。

互相關靈敏度增益在結果跡線中實時顯示，用戶可以權衡選擇測量速度/靈敏度，以滿足相應的應用要求。生產用戶只需要不多的互相關次數，就可以對高質量的振蕩器、合成器或 VCO 進行測量，提高生產效率。通過增加互相關次數，研發用戶可以對市面上最靈敏的合成器和振蕩器進行特性表征。使用高達 8 GHz 的實時分析帶寬，可同時測量設備的頻率和相位穩定時間。為了研究振蕩器的長期頻率穩定性，F(xiàn)SPN根據相位噪聲測量計算出固定時間間隔的時域 Allan 方差，相位噪聲可以使用互相關和抑制雜散。

此外，F(xiàn)SPN 配備了三個超低噪聲的直流源，可為 VCO 供電和對其進行調諧。內置的 VCO 特征測量模式可以分析 VCO 特征，如頻率、靈敏度、射頻功率或電流消耗與調諧電壓。為了更深入地了解被測設備，點噪聲與調諧的測量模式將超低噪聲直流源掃頻和快速準確的相位噪聲測量集于一體。此外，可以根據調諧電壓測量 VCO 的諧波，而不需要額外的頻譜分析儀。

由于R&S公司從一開始就將FSPN 設計為專用的相位噪聲分析儀，因此所有相關的測量模式和增強功能都是標配，用戶訂購時只需選擇相應的頻率范圍即可。
