10KV架空線路單相接地故障是高壓架空線路經常發生的一種故障，會嚴重影響用戶的正常用電，嚴重情況下可能會損毀變電設備，造成重大的安全事故。

單相接地故障有：

金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障。

ETCR1400架空線路接地故障巡查儀，適用于不長于25公里的架空高壓線路巡查單相接地故障，對接地故障點進行精確探尋定位。（巡查作業時線路需停止運行）

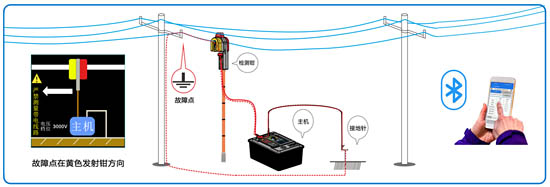

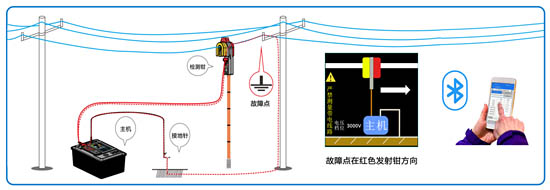

可進行多條線路的接地故障定位。在架空線路停運后，從線路一端開始逐段測試，由檢測鉗向線路施加低頻高壓信號并檢測左右兩側電流，通過分析左右側脈沖電流及阻抗，在主機上顯示接地故障點的方向（黃色方向或紅色方向）。檢測鉗有對應的黃色端和紅色端，沿著故障點指示的方向逐段測試，在故障點前，測試結果顯示故障點在其后方，在故障點后，檢測結果顯示故障點在其前方，從而逐段逼近故障點，確定故障位置。

產品組成

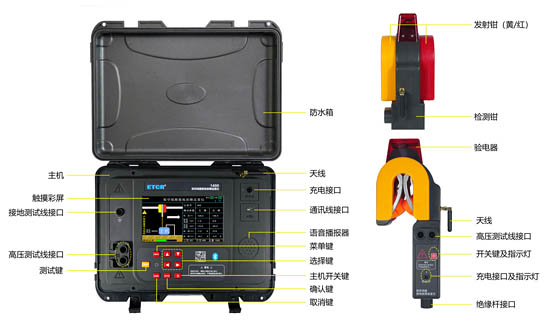

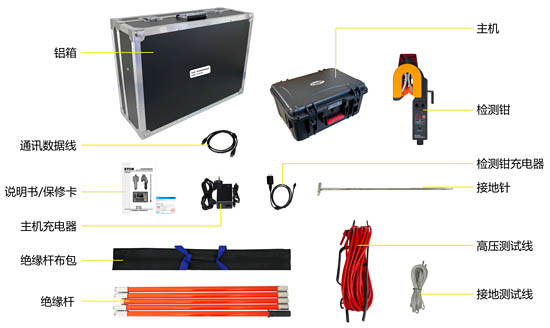

儀器由主機、檢測鉗、測試線、接地針、絕緣桿及附件組成。

產品特點

●創新的集成式檢測鉗集信號發射、采集于一體，鉗形結構，掛接方便，一次掛裝即可完成線路故障測試，無需分兩處進行輸出信號和采集信號操作，測試便捷快速，減少了作業人員，提高工作效率。

●檢測鉗帶有非接觸驗電器，被測線路如帶電發出聲光報警，確保操作人員和設備的安全。

●特別適合有電纜分支的故障線路。短路能力強，可檢測接地電阻為0Ω的直接短路故障。

●輸出電壓高達8000V，有8000V及3000V兩檔選擇，滿足用戶不同需求。

●大容量充電電池5200mAH，充滿電后可完成整條線路的巡查工作。

●檢測速度快，掛接后數秒種即可得到測試結果。

●7寸彩屏故障指向清晰明了。

●語音播報功能，提示故障方向。

●具有藍牙通訊，安裝APP程序后，可在手機進行測試和查看測試結果，做手持接收器使用。

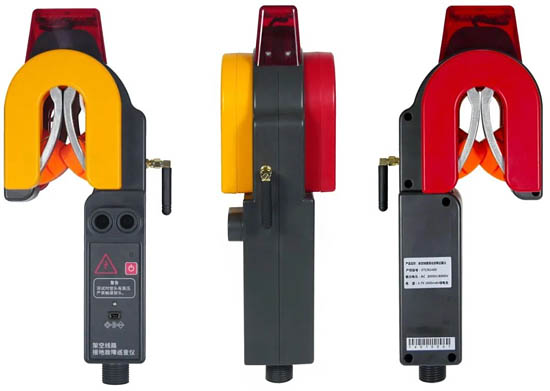

集成式檢測鉗

創新的集成式檢測鉗，集信號發射、采集于一體，鉗形結構，掛接方便，一次掛裝即可完成線路故障測試，無需分兩處進行輸出信號和采集信號操作，測試便捷快速，減少了作業人員，提高工作效率。

非接觸驗電

測試需在高壓線路停運時進行，但高壓線路仍有可能存在感應電壓，威脅操作人員與儀表的安全。檢測鉗帶有非接觸驗電器，時刻監測線路電壓，被測線路如帶電即刻發出聲光報警，確保操作人員和設備的安全。

語音播報功能

儀表主機帶有語音播報功能，測試結束后，語音播報測試結果。

藍牙APP

儀表主機帶有藍牙通訊功能，下載APP后可在手機進行測試及查看測試結果。

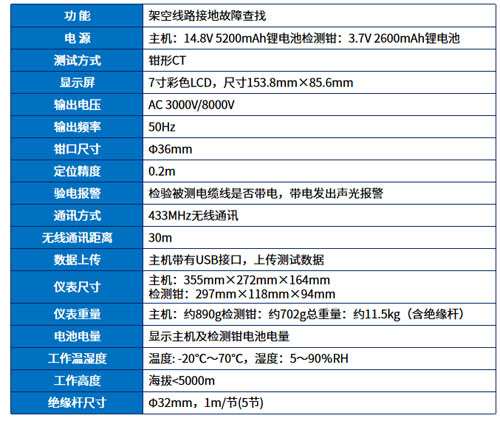

參數規格

測試原理

在架空線路停運后，由主機輸出低頻高壓信號，通過檢測鉗左右兩側的發射鉗分別向線路施加交流電壓信號，檢測鉗中間的高靈敏電流互感器檢測兩側電流幅值、相位。電流經過主機、檢測鉗，流經故障線路，在接地故障點入地并通過接地針返回主機。

儀器輸出為高壓交流信號，分布電容與故障接地電阻構成RC并聯電路，通過檢測線路兩側的電壓、電流信號以及電壓與電流之間的相位，判斷出當前負載是容性還是感性負載，再通過比較左側和右側純阻性阻抗的大小，從而確定接地故障點位于左側還是右側。

測試操作

在每個掛接點，主機施加高壓，通過檢測鉗從電流互感器兩側，輪流施加交流信號，同時電流互感器采集高壓和電流信號，檢測鉗采集完成后，對數據進行傅里葉變換計算出所需的數據，通過無線通訊發送給主機進行故障判斷處理，進而判斷出故障方向。
