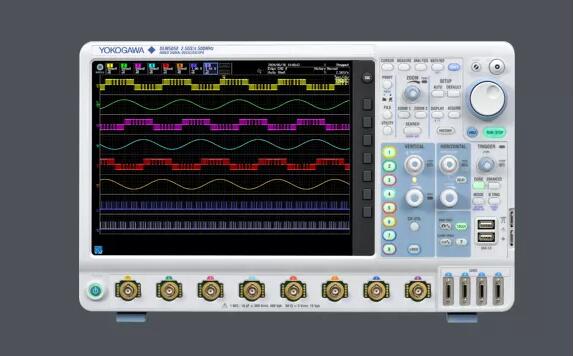

橫河示波器一直以設計精巧，質量穩定著稱，深受廣大用戶喜愛。早在2002年，橫河就推出了世界第一臺8ch示波器；2012年，推出了DLM4000系列8ch示波器，當時還是世界上唯一的8ch示波器；如今橫河繼續保持先行者的勇氣，經過細心打磨，今年推出了全新的DLM5000系列示波器。
更多靈活通道
1、8路模擬通道多至32 bit邏i輸入、
2、2臺同步功能“DLMsync”靈活配置通道數
3、引進4通道機型,可以實現“8+8=16”,“8+4=12”, “4+4=8”
更直觀，更順暢的操作性
1、除旋鈕與按鈕外，新追加采用了觸摸屏操作，更加直觀
2、USB 3.0接口實現高速傳輸至PC以進一步分析
測量性能
1、350MHz/500MHz帶寬，2.5GS/s
2、最大500 Mpoints長存儲
3、整體性能改善，如低殘留噪聲，更準確的觸發。
其它性能，提高測量效率
1、梳理橫河原有的“歷史功能”、串行總線分析“串行總線自動設置”、“實時帶寬濾波器”、“周期參數測量”、靈活的“用戶自定義計算”等獨特功能。
2、專用操作系統，啟動時間短，穩定可靠。
3、占地面積小。輕巧便攜。

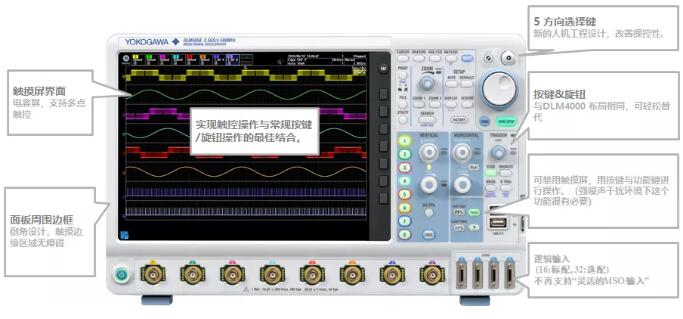

前面板外觀及觸摸屏
基于DLM4000的觸摸屏，改善了操控性和其他性能。
屏幕升級為大尺寸觸摸屏，操作更加方便。時間軸，量程與縮放可像平板手機電腦一樣，兩根手指開合控制。縮放窗口的位置與光標也可以用手指直接進行拖曳。測量項目 文件名 等對話框，可以直接用手指點選，非常方便。菜單與對話框透明顯示(透視)功能，在設置條件的同時也能夠查看測量的波形現狀。打開運算通道時，會出現一個運算通道設置按鈕，無需復雜菜單操作，直接點選即可對運算通道進行設置。這兩個都是全新的功能。
觸摸屏操作
●直觀的波形操作
- Time/div 手指捏合/擴開實現
- V/div, 垂直位置, V-縮放與位置
- 光標與縮放位置可拖曳
- 縮放比例也可手指捏合/擴開實現
- 觸發電平/ 觸發位置可拖曳
●設置操作更簡單
- 菜單選擇/測量項目選擇/文件名輸入/對話框條件設置

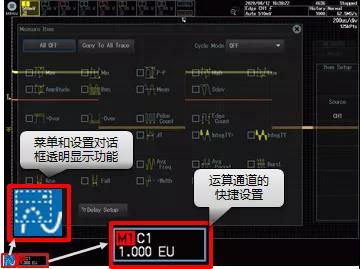

- 菜單和設置對話框透明顯示功能
■ 設置的同時可以查看測量波形
- 運算通道的快捷設置
■ 當打開運算通道時，專用按鈕就會出現，你可以直接點擊它進入設置菜單。
DLM5000的增強特性
與上一代產品DLM4000及DLM3000和DLM2000相比，DLM5000的魅力除了顏值能打，還在于靈魂的萬里挑一。
全新設計的模擬電路
模擬前端，采集系統，觸發電路，CPU平臺…大多數重要部件都經過全新設計以滿足當今的測試需求。
將直接輸入的電壓量程增至300Vrms，減少了殘余噪聲至原來的50%，因此可以設置500uV與1mV/div的更小量程，從而使DLM5000示波器可以測量更寬動態范圍的信號。
