2020年7月16日，普源精電(RIGOL)發布RSA5000N/3000N系列信號分析儀，并標配矢量網絡分析模式(VNA)，通過VNA模式可以進行全系統誤差校正，以最大可能的精確度補償測試儀器的系統測量誤差，進行精確的信號完整性測量，提供從器件性能到信號質量的一體化解決方案，解決諸多測量問題！

行業應用

矢量網絡分析模式用于快速準確地驗證射頻器件和設備的性能，使用該模式可以測試藍牙、WLAN、RFID及其他無線電與天線的匹配性，射頻設計和驗證工程師可使用它來驗證設計模擬的可靠性，制造工程師可根據一套特定的規范來組裝和測試射頻器件和設備。

應用場景

天線匹配和調節

濾波器測量

放大器測量

射頻(RF)電纜和連接器測量

自動化生產測試

VNA優勢

網絡分析儀分為標量網絡分析儀 (Scalar Network Analyzer) 和矢量網絡分析儀 (Vector Network Analyzer, VNA) 兩種。標量網絡分析模式只測量?jī)蓚€(gè)波量的幅度比；矢量網絡分析模式既能測量?jī)刹块g的幅度比，又能測量?jī)刹康南辔徊?；矢量網絡分析儀還具有以下優勢：

-可以進行全系統誤差校正，以最大可能的精確度補償測試儀器的系統測量誤差

-矢量測量數據可以準確地變換到時域，提供更多進一步處理數據的途徑

多種測量模式，多種顯示類型

RSA5000N/3000N系列頻譜分析儀的VNA模式，提供了多種測量方式，如S11、S21、DTF(Distance to Fault)，可以實現對元器件、電路網絡的S11、S21以及故障點定位的測量，通過史密斯圓圖、極坐標等多種格式更簡捷直觀地表征被測件的網絡特性。

S11

S11可以用于針對電子元器件（如濾波器）或電路網絡（如天線）的阻抗匹配調試。

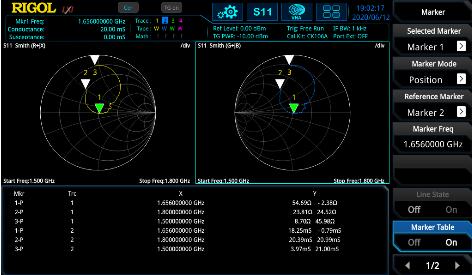

S11測量結果界面

S21

測量電路網絡的增益、插入損耗、群延遲等指標，最常用的就是表征傳輸?shù)腟21參數。

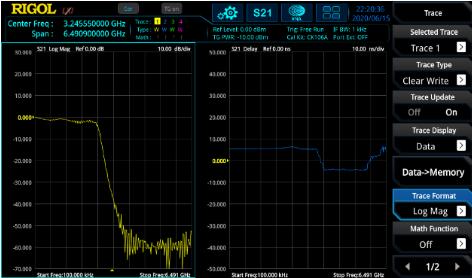

S21測量結果界面

DTF

DTF, 故障點定位功能，用來定位通信系統或其他電路網絡中可能出現故障的確切位置，如線纜折斷、連接器松動、年久老化、線路腐蝕等，甚至于在線纜生產制造過程中的材質差異、凹坑裂紋等很難用肉眼觀察的情況，降低事故處理的影響和成本。

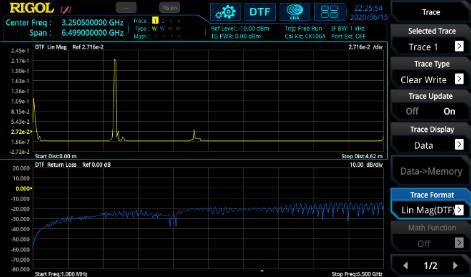

DTF測量結果界面

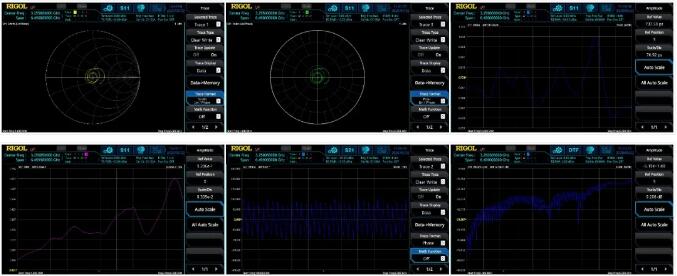

VNA模式能對測量結果逐點進行誤差修正，并換算出其他多種網絡參數，如反射系數、電壓駐波比、阻抗（或?qū)Ъ{）、衰減（或增益）、相移和群時延等信息。對于不同的測量功能，您可以選擇以下多種測量顯示方式，更直觀地呈現測試結果：對數/線性幅度、相位、群時延、史密斯圓圖、極坐標、駐波比、回波損耗等。

“五合一”模式
