近日，TechInsights已經開始拆解蘋果（Apple）公司最新款iPad Pro（型號：A2068）。其中，基于ToF技術的激光雷達掃描儀是這款平板電腦的亮點，所以成為各家拆解分析公司的首個目標。
再次回顧蘋果官方的介紹：“特制的激光雷達掃描儀利用直接飛行時間（dToF），測量室內或室外環境中從最遠五米處反射回來的光。它可從光子層面進行探測，并能以納秒速度運行，為增強現實（AR）及更廣泛的3D傳感應用領域開啟無盡可能。”
圖片右側為iPad Pro激光雷達掃描儀（LiDAR）

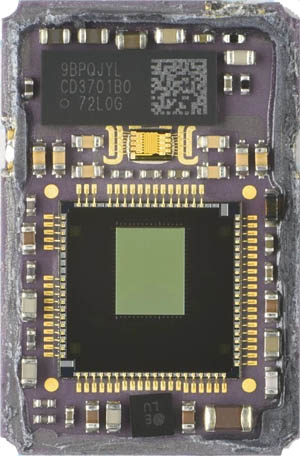

拆開這款激光雷達掃描儀，我們發現了一款索尼（Sony）研發的ToF圖像傳感器。該ToF傳感器面積為4.18mm x 4.30mm（18平方毫米），分辨率為3萬像素（0.03 MP），像素尺寸為10微米。
應用于iPad Pro激光雷達掃描儀的ToF圖像傳感器
iFixit在YouTube上發布了一段iPad Pro拆解視頻，顯示激光雷達掃描儀的紅外照明圖案的點陣密度小于蘋果Face ID圖案的點陣密度（結構光）。
iPad Pro紅外照明圖案和Face ID紅外照明圖案
