在擴散式憶阻器揭露之前，也有研究人員使用漂移式憶阻器來模擬鈣離子的動態。不過，漂移式憶阻器是基于物理過程，不同于生物突觸，因此保真度和各種可能的突觸功能都有很大的限制。研究擴散式憶阻器的研究員認為，擴散式憶阻器幫助漂移式憶阻器產生了類似真正突觸的行為，結合使用這兩種憶阻器帶來了脈沖計時相關可塑性（ STDP）的天然示范，而 STDP 是長期可塑性學習規則的重要因素。
將擴散式憶阻器與ReRAM配對的實驗裝置能夠?qū)崿F(xiàn)無監督學習。這項工作由馬薩諸塞大學的一個研究小組領導，團隊恰好包括此篇論文的三位作者。截至目前為止，他們還沒有商業行為。惠普公司多年來一直熱衷于擴散式憶阻器，特別是其稱為“機器”的概念系統。
相變存儲器（PCM）
PCM是另一種高性能、非易失性存儲器，基于硫?qū)倩衔锊Ａ?。這種化合物有一個很重要的特性，當它們從一相移動到另一相時能夠改變它們的電阻。該材料的結晶相是低電阻相，而非晶相為高電阻相，通過施加或消除電流來完成相變。與基于NAND的傳統非易失性存儲器不同，PCM設備可以實現幾乎無限數量的寫入。此外，PCM器件的優勢還包括：訪問響應時間短、字節可尋址、隨機讀寫等，其也是諸多被稱為能夠“改變未來”的存儲技術之一。
典型的GST PCM器件結構由頂部電極、晶態GST、α/晶態GST、熱絕緣體、電阻、底部電極組成。一個電阻連接在GST層的下方。加熱/熔化過程只影響該電阻頂端周圍的一小片區域。擦除/RESET脈沖施加高電阻即邏輯0，在器件上形成一片非晶層區域。擦除/RESET脈沖比寫/SET脈沖要高、窄和陡峭。SET脈沖用于置邏輯1，使非晶層再結晶回到結晶態。PCM器件就是利用材料的可逆變的相變來存儲信息。
論文作者參考了許多使用相變材料的模擬性質進行神經形態計算的研究項目，其中包括一個提出完整的神經形態電路設計的項目，該項目使用PCM來模擬神經元和突觸。

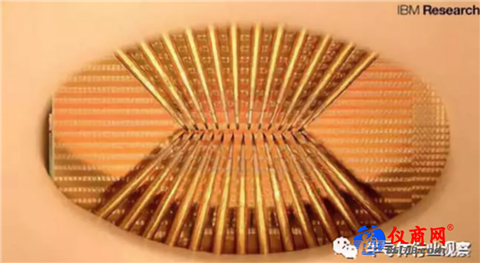

目前，英特爾、三星、美光科技和松下都已經開始PCM的布局，IBM研究院已經推出了可以作為非易失性緩存的PCM DIMM。幾年前，IBM研究人員構建了一張PCI-Express PCM卡，可以連接到Power8服務器，并通過相干加速器處理器互連（CAPI）接口交換數據。值得注意的是，中國存儲制造廠商江蘇時代芯存此前也宣布將投資130億元人民幣致力于PCM的研發，已經于2017年完成廠房的封頂和設備的采購，該公司認為PCM是21世紀的存儲芯片標準
MARM
MRAM是一種非易失性的磁性隨機存儲器，以磁性方式存儲數據，但使用電子來讀取和寫入數據。磁性特征提供非易失性，電子讀寫提供速度。MRAM擁有靜態隨機存儲器（SRAM）的高速讀取、寫入能力，以及DRAM的高集成度，而且基本上可以無限次地重復寫入。
不過，當前的MRAM存儲元件也有其明顯的產品短板。很多嵌入式系統都必須在高溫下運行，而高溫往往會損害MRAM的數據保存能力。另外，MRAM的保持力、耐久性和密度也需要得到進一步的提升。

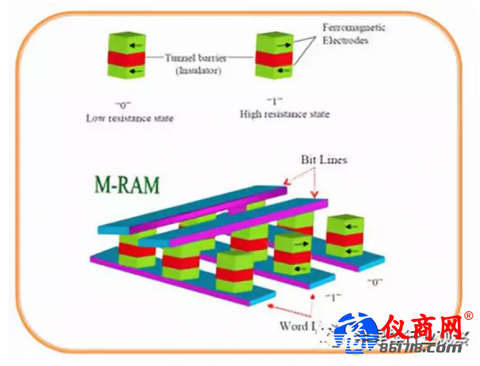

在神經形態計算領域，MRAM也有著獨特的優勢。MRAM存儲元件包括兩個鐵磁層，由自由層和固定層組成，中間夾著非磁性氧化層。MRAM通過克服將磁化從一個方向切換到另一個方向所需的阻力來工作。通過在自由層中加入域壁可以實現多種阻力狀態。這些器件中開關態的隨機性可以用來模擬突觸的隨機行為。
對于STT-MRAM的商業產品，Avalanche Technology、Spin Memory和Everspin Technologies都在布局。從商業角度來看，Everspin似乎是走得最遠的。本月，該公司已經開始向客戶提供1Gb的STT-MRAM設備。上面講到，格羅方德等公司對ReRAM技術較為冷淡，不過對MRAM卻很上心，包括格羅方德、英特爾和三星等都已經宣布將MRAM列入自己未來的產品計劃中。
鐵電場效應晶體管（FeFET）
