目前不同國家應用于5G通信的頻段各不相同，我國是24.75—27.5GHz和37—42.5GHz頻段，歐洲是24.25—27.5GHz頻段，日韓則采用26.5—29.5GHz。在這種情況下，如果手機芯片不支持這么多不同頻段，出國旅游時手機就無法正常通信了。究竟能否研發一款寬頻帶“通用芯片”全部覆蓋以上各個不同頻段呢？

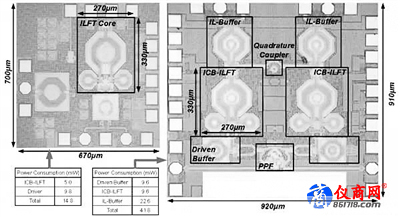

左邊是差分輸出芯片，是核心電路的驗證模塊；右邊是正交輸出芯片，是完整的、可以用于5G系統的芯片。

據報道，電子科技大學校電子科學與工程學院（示范性微電子學院）博士生張凈植，在日前召開的2018年國際固態電路會議（ISSCC）上以第一作者發表論文，提出了一種“基于強耦合變壓器的電流提升技術”，初步實現了用一款芯片把多個頻段全部覆蓋，讓“全球通”變成了可能。

張凈植在2018年國際固態電路會議展示的研究成果便完成了上述構想。他在論文中設計了兩種5G“通用芯片”，大的規格為910微米×920微米，小的為700微米×670微米，面積都小于1平方毫米，大小相當于一根針的橫截面。這種小芯片卻具有“兼容并蓄”的廣闊“胸懷”，極大地提升了注入鎖定倍頻器的工作帶寬，它的專業稱呼是“基于CMOS（互補金屬氧化物半導體）工藝的超寬帶注入鎖定倍頻器”。在與業界最先進技術的比較中，該技術在僅消耗2倍功耗的情況下，將工作帶寬提升了5.2倍，它還解決了毫米波頻段中“低相位噪聲信號源的大帶寬設計”挑戰，為毫米波領域超寬帶低相位噪聲信號源設計提供了一個可行方案，對5G通信的高頻段多頻帶應用有著實際意義。

“輸入電流和工作帶寬是正相關的，如果要提高電路的帶寬就得想辦法增強輸入電流。要增強輸入電流，一種方法是增大輸入信號，但一般而言，外部給的輸入信號大小是固定的，所以此路不通。還有一種方法，就是提高輸入極的增益，但業界已經把輸入極優化得很好，想進一步提升基本不太可能?！闭劶靶酒邪l(fā)思路，張凈植說，在不斷提出問題又不斷自我否定之后，他提出了一個突破性想法：能不能用無源電路把電流提升，然后插入一個變壓器，這樣就可以使電流提高數倍的同時，把帶寬也提高數倍。最終他和團隊將這樣的構想付諸實踐并獲得成功?！斑@種新型芯片，從一開始就是面向應用并且和工業界緊密結合的，隨著5G通信時代的到來和各種應用逐漸推廣，我們的芯片也將迎來更好的發展機遇。”他說。
