評價濾波器的另一個參數是駐波比。在上面的測試中，我們已知濾波器的帶寬為54MHz。在測試其駐波比前，我們只需測試10MHz到55MHz的駐波。設置好初始頻率為10MHz，終止頻率為55MHz并歸一化校準后，即可測量駐波比。

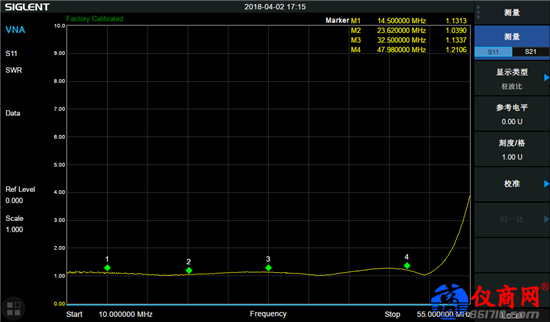

駐波比 在S11 測量下，設置顯示類型為駐波比。并根據測量值調整參考電平和刻度。掃描完成后，可以得到此濾波器的駐波比曲線。同時通過四個光標查看各頻點的駐波比，如下圖。從圖上可以得到，濾波器在超過48MHz后，駐波比將顯著增大。因此濾波器標稱48MHz是非常準確且嚴謹?shù)摹?/span>
△ 圖 5 光標測量駐波比
在上面的測試中，經過幅頻特性及駐波比的結果，得出濾波器48MHz的帶寬是比較理想的，現在再通過測量相位特性評估其性能。我們將相位分析對象的頻段定在10MHz到100MHz。設置好初始頻率為10MHz，終止頻率為100MHz并歸一化校準后，即可測量相位。

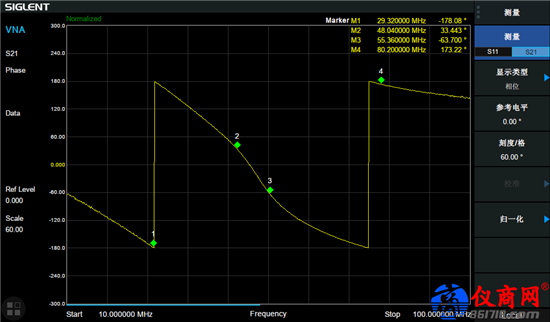

相位 在S21 測量下，設置顯示類型為相位。并根據測量值調整參考電平和刻度。掃描完成后，可以得到相位曲線。如下圖所示
△ 圖6 相位曲線
從上圖可以看到從10MHz到48MHz（光標2），相位是線性變化的。在光標2后的帶外相位已經發生變化，不再是線性。
測試結果：通過矢量網絡的幅頻特性、駐波比特性以及相位特性分析，可以得出，此濾波器的理想帶寬為48MHz。
通過以上測量，我們清楚地看到SVA1015X作為矢量網絡分析儀的功能體現，同時它也是一款性能優異的頻譜分析儀。作為一款一體機，其在矢量網絡分析功能上支持S11和S21的線性/對數幅度、相位、群延時、史密斯圖、極坐標以及駐波比測量，因此它能滿足不同應用場合的需求。市面上的矢量網絡分析儀，往往價格都比較昂貴，SVA1015X擁有矢量網絡分析儀的功能，價格相對來說卻便宜很多，大大為廣大用戶降低了使用成本。
