近日，深圳市鼎陽科技有限公司宣布發布SVA1000X系列頻譜&矢量網絡分析儀。其測量頻率范圍為9kHz-1.5GHz，擁有優秀的參數指標：分辨率帶寬（RBW）低至1Hz，顯示平均噪聲電平（DANL）低至-155dBm/Hz，相位噪聲低至-99dBc/Hz @10kHz。該系列產品延續了X系列家族簡潔大方的外觀風格，搭載10.1英寸多點觸摸屏,可支持鼠標和鍵盤操作。同時兼具矢量網絡分析模式、故障定點分析模式、高級功率測量、ASK/FSK數字調制分析模式、EMI預兼容測試等多種特色功能。

矢量網絡分析 射頻電路網絡分析利器

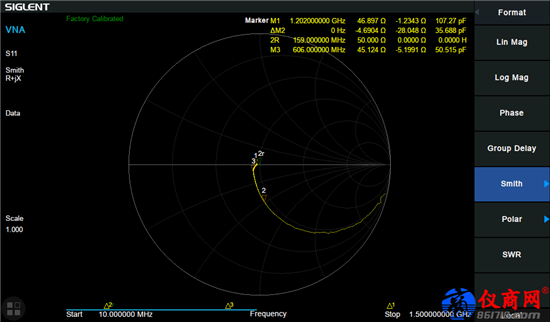

圖一 測量結果通過史密斯圓圖顯示出來

傳統的頻譜分析儀和跟蹤源配合，只能進行標量網絡分析。SVA1000X內置跟蹤源和反射電橋，能夠同時掃描幅度和相位，成為國內首款集頻譜分析儀與矢量網絡分析儀為一體的儀器，可對射頻電路網絡進行矢量S11和S21測量，并以史密斯圓圖、極坐標等方式更精確的顯示射頻電路網絡特征。

故障定點分析模式 準確定位故障點

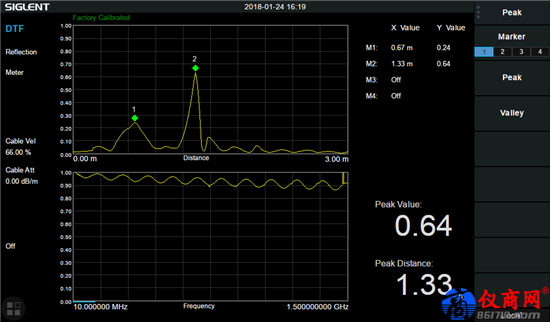

圖二 故障點距離顯示在屏幕上

該功能主要用于天線和電纜的性能驗證和故障分析。利用標配的TG和DTF（Distance to Default）選件，可以精確測量回波損耗和VSWR與距離的關系，并迅速識別連接不良，線纜損壞或故障并定位其位置。屏幕上的數據一目了然，使得用戶能夠準確找到故障點，更快排除故障并及時修復。

ASK/FSK數字調制分析模式 剖析通信調制信號

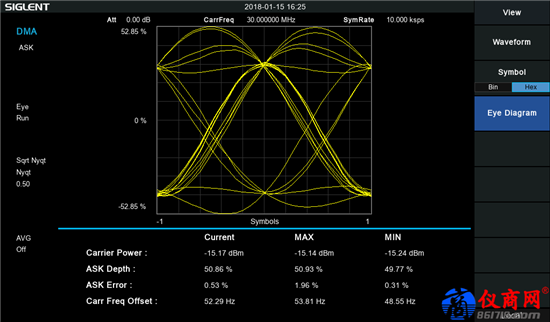

圖三 調制信號分析結果以眼圖形式顯示出來

作為常用的數字調制方式，ASK和FSK在信息傳輸中應用廣泛。SVA1000X系列頻譜&矢量網絡分析儀選配ASK/FSK數字調制分析功能，可對對應的調制信號進行分析，并可以波形、符號（包含二進制和十六進制）、眼圖三種形式顯示出分析結果。載波功率、調制深度以及頻率偏移等參數也在屏幕下方清晰的顯示出來。同時，利用眼圖可以定性地分析碼間串?dāng)_和噪聲，獲取傳輸系統性能的相關信息。

高級功率測量 信號分析更多選擇
