羅德與施瓦茨推出全新架構FSWX信號與頻譜分析儀,突破傳統分析方法的性能極限


  來源: 羅德與施瓦茨中國 時間:2025-06-17 編輯:清風
分享到:

?

羅德與施瓦茨(以下簡稱“R&S”)將以全新FSWX信號與頻譜分析儀革新測試測量領域。這款革命性儀器采用突破性多端口輸入架構與先進互相關技術,可解決當前射頻系統測試中的關鍵測量瓶頸。專為移動通信、無線及衛星應用設計,該分析儀可滿足高數據速率、超寬調制帶寬及高階調制等傳統設備難以勝任的測試需求。


FSWX將于2025年舊金山國際微波研討會(IMS2025)向全球首次展示,標志著測試測量技術的重要突破。

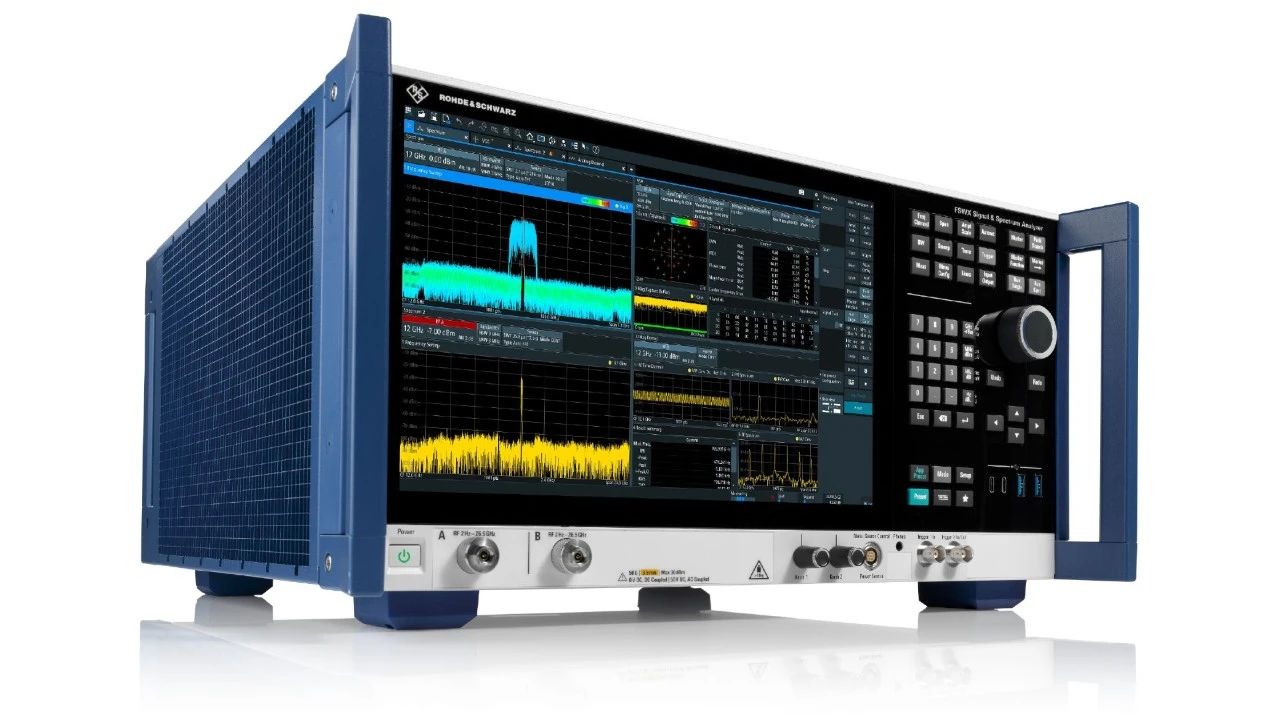

圖:FSWX信號與頻譜分析儀以突破性架構實現"測量未至之境"


R&S重磅發布全新FSWX信號與頻譜分析儀,作為業界首款配備多輸入通道的多通道信號與頻譜分析儀,將開啟信號分析的全新維度。該產品采用創新的內部多路徑架構設計,首次實現獨特的互相關分析功能。結合其超低相位噪聲帶來的優異信號純凈度、無雜散動態范圍以及優異的殘余EVM指標,F(xiàn)SWX可提供市場上其他信號與頻譜分析儀無法企及的射頻性能表現。


這款分析儀憑借8GHz超寬內部帶寬,可解析包括復雜波形和高階調制信號在內的各類信號。配合其高速測量性能及根據用戶需求設計的分析選件,F(xiàn)SWX為現代射頻應用帶來了業界前所未有的測試精度與效率,從有源射頻器件測試到尖端汽車?yán)走_(dá)驗證,從復雜機載雷達場景到航天領域的衛星測試,包括WLAN、5G及Beyond 5G等新一代無線通信技術的測試挑戰。


Michael Fischlein

R&S頻譜與網絡分析儀、EMC及天線測試業務副總裁

“FSWX的誕生標志著我們對信號與頻譜分析技術的徹底重構。研發團隊通過創新的架構設計,使客戶能夠應對無線通信與雷達技術演進中那些曾被視為‘不可能完成’的復雜測量任務。簡而言之,F(xiàn)SWX將‘測量未至之境’?!?


FSWX革命性的設計亮點包括:多輸入端口、互相關分析功能、先進濾波器組及寬帶模數轉換器(ADCs)。


多輸入端口

全新FSWX配備多輸入端口架構,可實現對同頻/異頻多路信號的同步測量。每個輸入端口均支持4GHz分析帶寬,能精準捕捉各類信號間的耦合關系。這一突破性設計為相控陣天線波束成形所需的相參測試,包括無線通信、機載雷達及汽車?yán)走_(dá)傳感器等領域,帶來了革命性的測量方案。


多路徑架構與互相關技術

FSWX頻譜分析儀采用先進的內部多路徑架構設計,實現革命性的互相關工作模式。其獨特之處在于:單路輸入信號在儀器內部被分離為兩條獨立信號路徑,每條路徑均配備專用本振和ADC。通過這種創新架構,數字后端可執行高級互相關算法,有效消除測量儀器固有噪聲。這項技術能揭示常規測量難以捕捉的雜散信號,特別適用于移動通信關鍵指標——誤差矢量幅度(EVM)的精準測量。傳統信號與頻譜分析儀的寬帶噪聲會限制EVM測量的精度和動態范圍,而FSWX的互相關功能可為被測設備提供無干擾的觀測,實現精確的EVM分析。


多路徑架構還提供先進的觸發功能。得益于功分器后每個接收通道可獨立設置頻率的特性,用戶可在不同頻點靈活設置中頻或射頻功率觸發條件。這種獨特設計使FSWX能清晰呈現兩個射頻信號間的耦合關系。


先進濾波器組與寬帶模數轉換技術

傳統頻譜儀在微波頻段預選采用YIG濾波器方案,但該技術因頻率響應特性復雜,在寬帶信號分析時需進行旁路處理。FSWX系列創新性地采用覆蓋全工作頻段的寬帶ADC與濾波器組協同架構,既實現預選功能,又徹底擺脫對YIG濾波器的依賴。該濾波器組具備超高精度特性,可根據特定應用優化儀器設置,有效抑制虛假鏡頻信號對測試結果的干擾。針對窄帶應用需求,仍可選配YIG濾波器作為補充方案。


創新固件應用方案

FSWX還提供諸如CrossACT(跨應用控制與觸發)功能等創新固件應用方案。該功能可實現不同輸入通道間多種測量的精準同步,支持多工具并行分析。以雷達信號高次諧波對5G信號EVM性能的影響分析為例,該技術能顯著簡化對比測試流程。


FSWX系列采用基于Linux的操作系統,不僅具備優異的安全性能,還提供長期技術支持,這對處于高安全敏感環境的用戶至關重要。該操作系統穩定可靠,確保了設備在嚴苛應用場景下的穩定運行,使FSWX成為高性能測試測量的理想解決方案。
