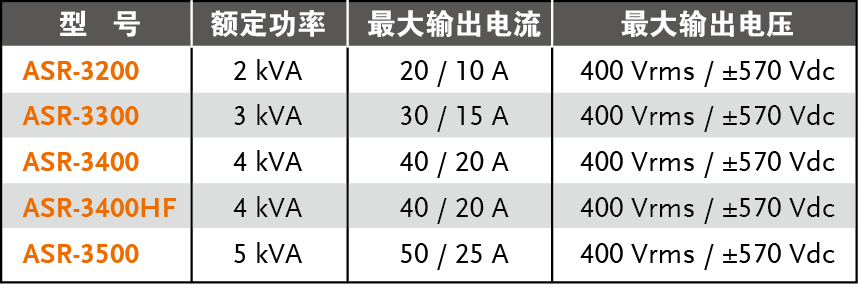

ASR-3500是ASR-3000系列的新成員，提供5 kVA的輸出容量，功能與ASR-3000系列相同。

測量項目

ASR-3000系列為用戶提供Vrms、Vavg、Vpeak、 lrms、lavg、 Ipeak、IpkH、P、S、Q、PF、CF、100次電壓諧波和電流諧波等測量功能。Vrms/Irms、 Vavg/lavg和Vmax/Vmin/Imax/Imin的測量參數在功率輸出過程中隨時可由用戶切換，從而提供多種計算的即時讀數。

序列模式和內建ISO-16750-2 波形

序列模式提供可編輯的10組SEQ0~SEQ9，每組有0~999步，每步的時間設定范圍為0.0001~999.999秒。結合多組步驟編輯所需波形，可以滿足用戶對各種波形的需求，包括波形下降、浪涌、跌落、變化等異常情況。

此外，ASR-3000系列還內置了序列模式預設波形中常見的ISO-16750-2測試波形，包括SEQ6中內置的電源電壓瞬時下降、SEQ7中內置的12V系統的電壓下降時的復位行為、SEQ8中內置的起始剖面波形、以及SEQ9中內置的Tr_10ms和Td_40ms的Load dump。

PC軟件

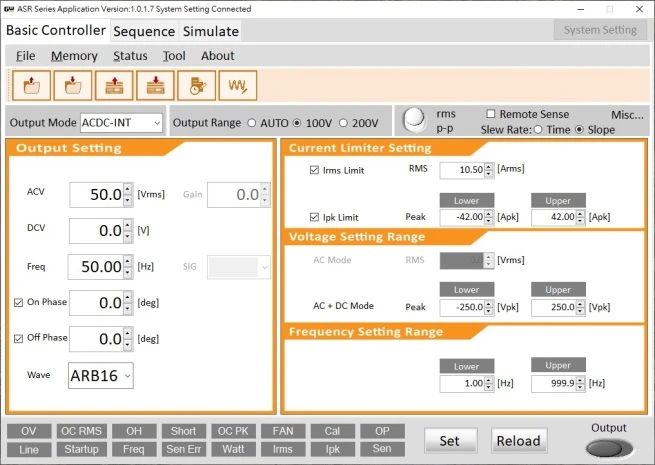

Basic Controller

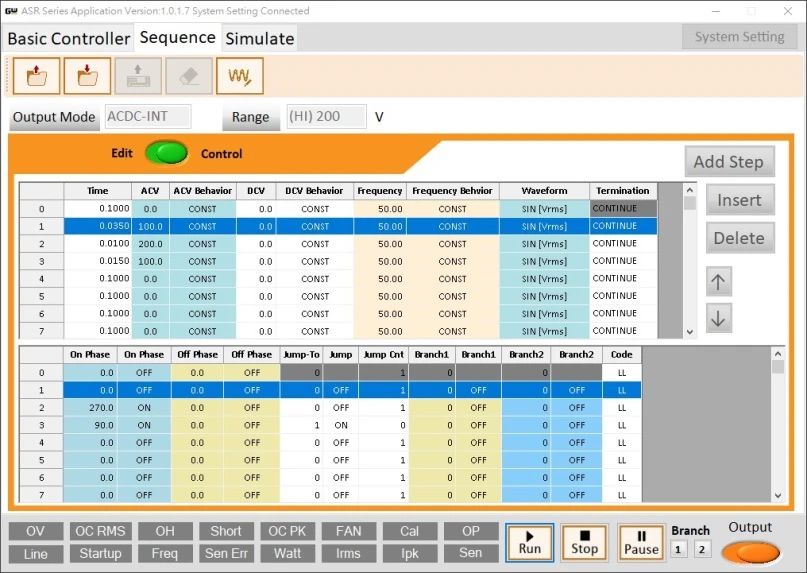

Sequence Mode

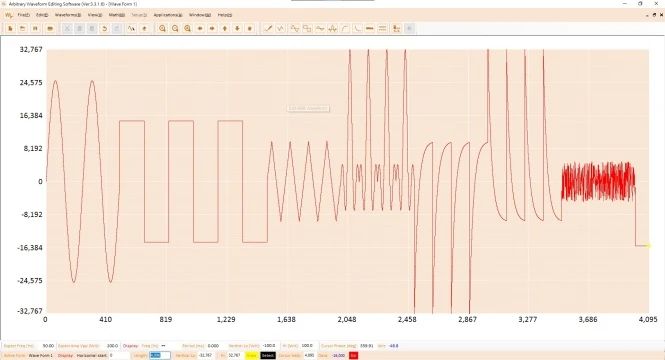

ARB Waveform Edit

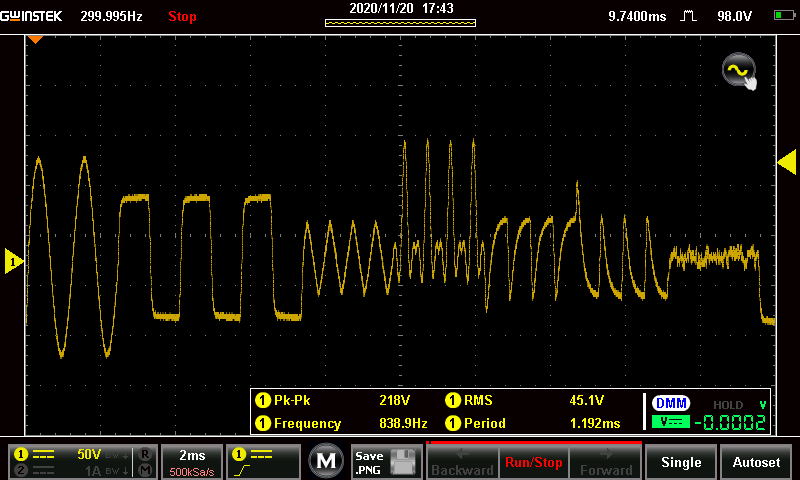

The Waveform is Observed with DSO

ASR-3000系列軟件包括基本設置、模擬模式、序列模式、Data Log和任意波形編輯功能。用戶可以通過軟件直接設置ASR-3000系列的輸出電壓、頻率、起始/停止相位。模擬模式可以快速模擬不同的瞬態波形，如斷電、電壓上升、電壓下降等。

序列模式可以編輯從ASR-3000系列讀回的編輯參數，也可以直接編輯參數并控制ASR-3000系列根據設置的序列輸出波形。任意波形編輯功能不僅組合了各種波形，包括正弦波、方波、三角波和噪聲波形，還允許用戶繪制任意波形并輸出。
