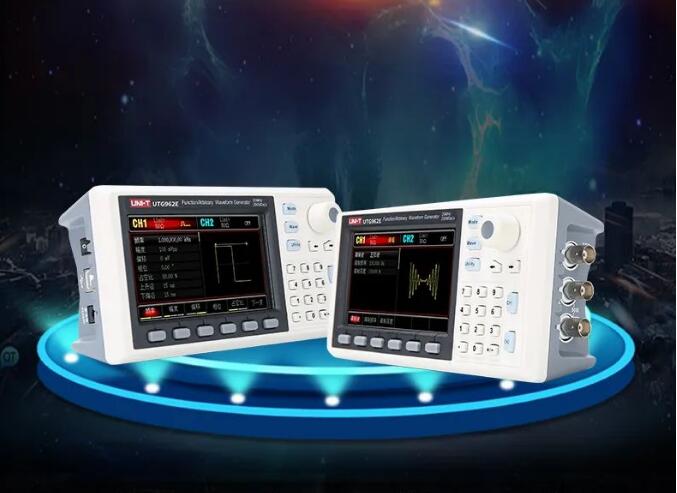

UTG900E系列 函數/任意波形發生器
小機身，大能耐，真彩屏，雙通道
UTG900E系列 函數/任意波形發生器

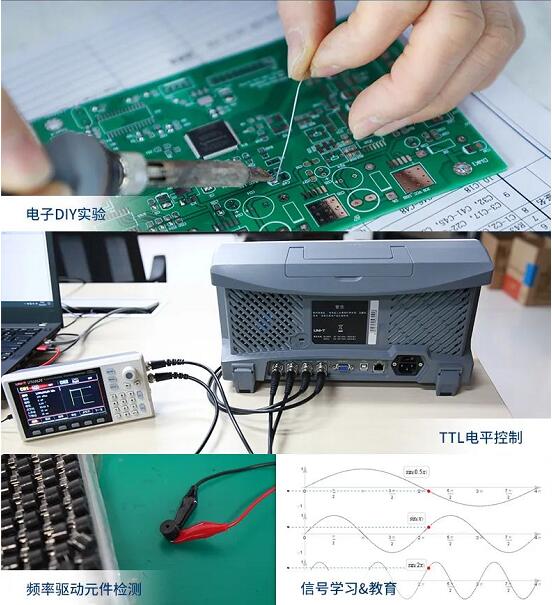

UTG900E函數任意波形發生器使用直接數字合成技術以產生精確、穩定的波形輸出，低至1μHz的分辨率，是一款經濟型、高性能、多功能的函數任意波形發生器?？缮删_、穩定、純凈、低失真的輸出信號，操作便捷、優越的技術指標及人性化的圖形顯示，是一款滿足學習、測試需求、提高工作效率的多用途設備，可適用于電子DIY實驗、TTL電平控制、頻率驅動元件檢測、信號學習&教育等場景。
產品特點
·30/60MHz頻率輸出，全頻段1μHz分辨率
·采用DDS實現方法，具有200MSa/s采樣率
·14bits垂 直分辨率
·低抖動方波輸出
·兼容TTL電平信號的7位高精度頻率計
·24組非易失數字任意波形存儲
·簡單易用的調制類型: AM、FM、 PM、 FSK
·支持頻率掃描輸出
·通道輸入保護
·4.3寸高分辨率TFT彩色液晶顯示
·標準配置接口: USB Device
功能特色

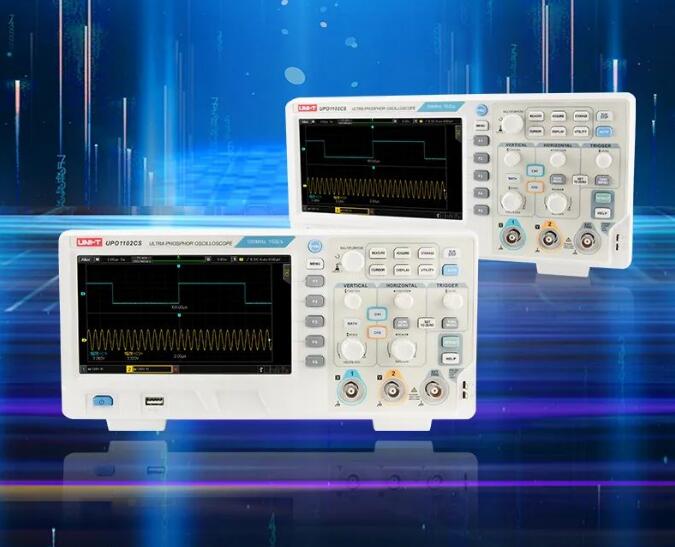

UPO1000CS系列 數字熒光示波器
UPO1000CS系列 數字熒光示波器
產品特點
·通道數: 2
·帶寬: 100MHz/200MHz
·采樣率: 1GS/s (非交織)
·波形捕獲率高達150,000wfms/s
·存儲深度:標配56Mpts(每通道)
·垂直檔位: 1 mV/div- 20 V/div
·硬件7位頻率計
·支持RS-232、I2C和SPI觸發
·創新的RS-232、I2C和SPI硬件解碼
·7英寸TFT LCD WVGA(800480)
·接口: USB Host、USB Device、LAN、EXT Trig、AUX Out(Trig Out、Pass/Fail)
·64k點增強FFT (簡易頻譜)功能
·Ultra Phosphor超級熒光效果，高達256級灰度顯示
應用領域
特點介紹

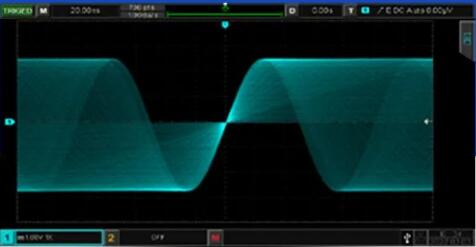

256級灰度顯示
采用Ultra Phosphor顯示技術便于獲取更多的波形信息及細節觀察。

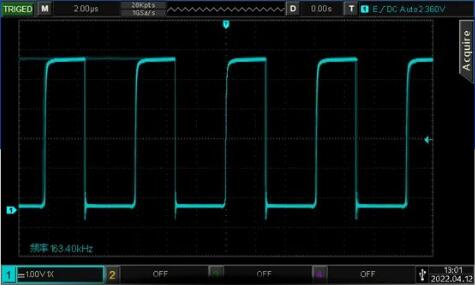

150000wfms/s超高捕獲率
采用創新數字信號并行處理技術，大大提高了捕獲極低概率事件的能力，幫助工程師更加精確觀察信號抖動和毛刺。

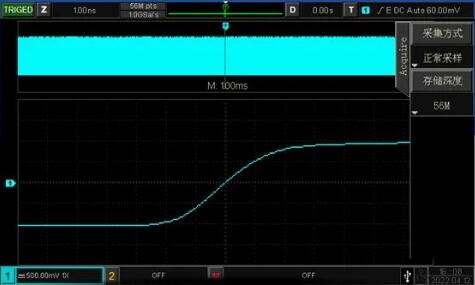

高達56 Mpts深存儲
標配每通道56M采樣點，保證示波器在寬時基范圍內繼續保持高采樣率以及兼顧波形整體細節，有效提升了對異常信號的捕獲能力。
