產品概述

ETCR3660直流電阻測試儀又名變壓器直流電阻測試儀、直流低值電阻測試儀、接地導通測試儀，儀表采用微處理機技術，精密四線法測試，準確可靠。主要用于測量變壓器繞阻電阻；接地導通電阻；電纜導線電阻；開關、接插件、繼電器的接觸電阻；金屬鉚接電阻；線圈、電動機、互感器繞阻電阻；金屬構件之間聯結電阻；電焊接點電阻；蓄電池并聯連接電阻；以及導線長度測量計算等。儀表外殼采用防水保護箱，防撞、防摔、防水（防護等級IP65）堅固安全耐用，儀表還配有大容量可充電鋰電池組，特別適合在戶外工地使用。廣泛應用于建筑質檢站、監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等。

產品特點及功能

·儀表由高速單片機控制，響應速度快，測量穩定，操作簡便。

·兩種測量模式，自動測量模式：可根據負載自動選擇測試電流。手動測量模式：有7檔測試電流10A、1A、100mA、10mA、2mA、1mA可選。

·采用480×854真彩液晶觸摸屏，強光下清晰可見，觸屏/按鍵兩用。

·大容量鋰電池、防水儀表箱適合戶外使用。

·帶有藍牙通訊，安裝APP后可在手機進行測試操作，或查看測試結果。

·儀表具有USB接口及監控軟件，可與計算機通訊。

·保護功能完善，能可靠保護反電勢對儀器的沖擊，性能更可靠。

·具有放電功能，測試后自動放電，放電指示清晰，避免誤操作。

·具有折算電阻功能，對試品的溫度材質進行補償折算。

·報警功能，可設置電阻報警值。

·自動關機功能，無操作15分鐘后自動關機。

技術規格

儀表有自動測量及手動測量兩種測量模式，自動測量模式儀表自動選擇量程檔位和測試電流，手動測量模式有6個量程檔位選擇，滿足用戶不同場合的要求。儀表具有75℃溫度折算電阻計算功能，根據試品的溫度、材質進行補償折算。儀表還有自動放電功能，告警功能、時鐘功能、自動關機功能等。

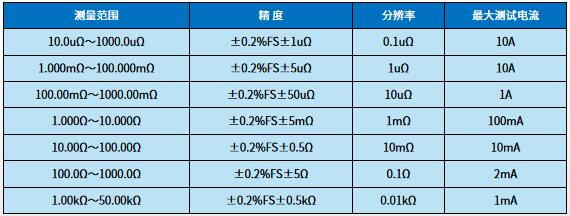

測量范圍及精度

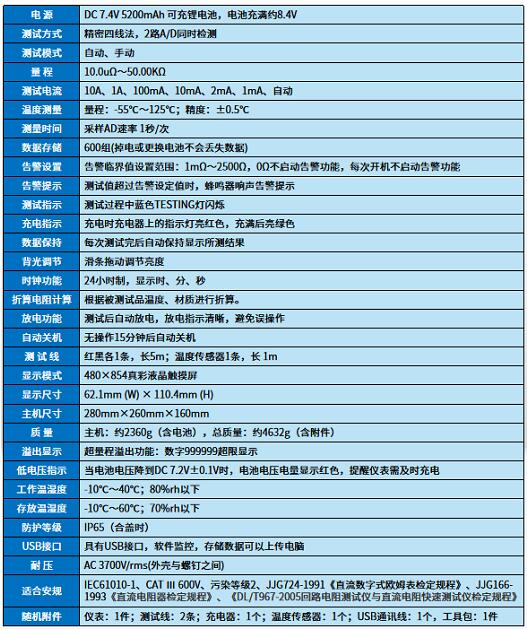

技術參數

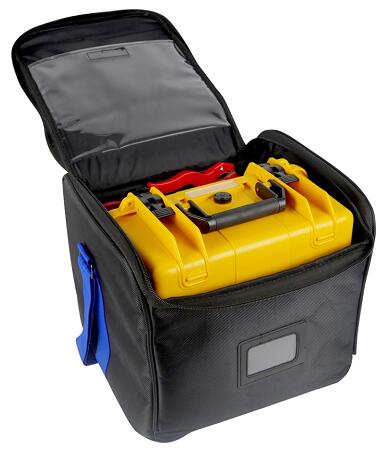

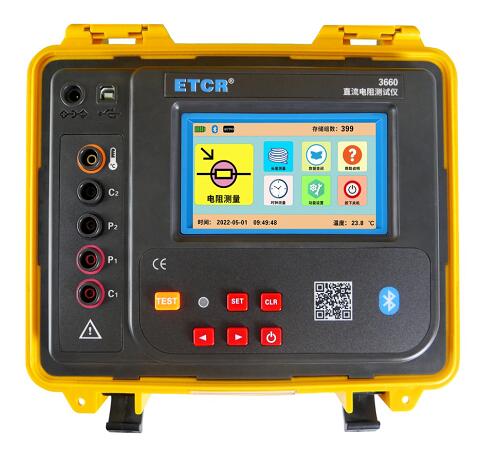

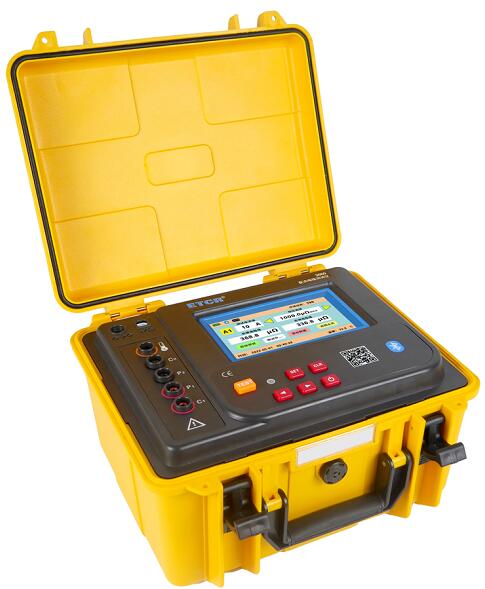

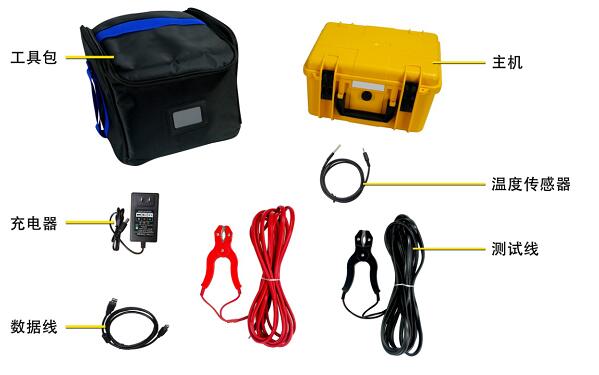

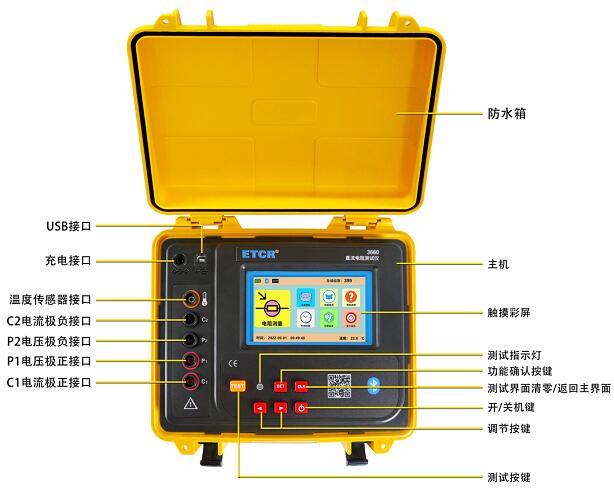

產品展示

現場示意圖

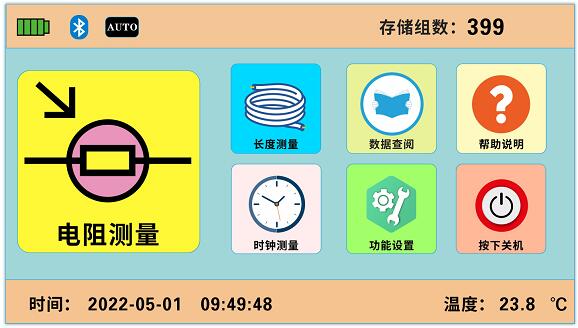

（主界面）

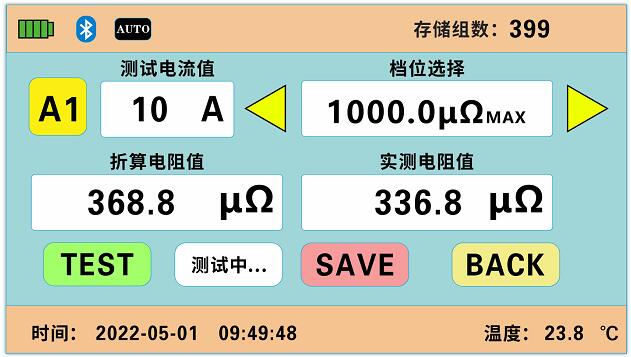

（測試界面）

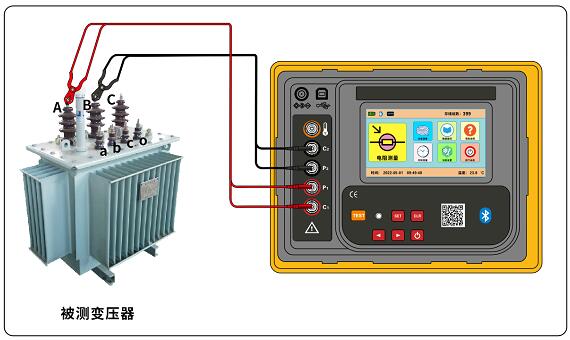

（變壓器接線示意圖）
