MEMS超聲波換能器極具替代塊體型壓電晶體超聲波換能器的潛力，原因之一是硅片的價格比壓電晶體便宜，因此基于硅芯片的換能器比壓電晶體換能器更具價格優勢；第二是因為壓電晶體換能器對制造工藝的要求更高，批量生產的難度更高。

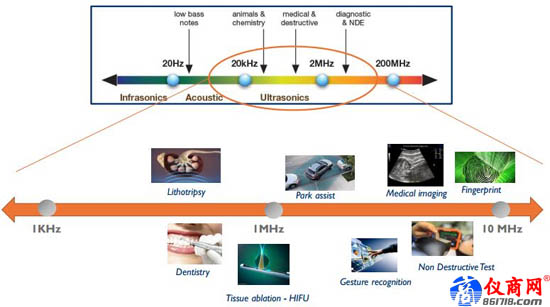

超聲波技術的應用

超聲波技術廠商尋求壓電晶體換能器的替代品，MEMS技術迎來機遇

據麥姆斯咨詢介紹，傳統超聲波換能器是利用塊體型壓電晶體產生超聲波，盡管壓電效應已被證實對傳輸超聲波有效，但受生產成本和尺寸的限制，壓電晶體技術存在局限性。基于硅芯片的換能器，或稱為MEMS超聲波換能器（MUT），主要有兩種類型：電容式MEMS超聲波換能器（CMUT）和壓電式MEMS超聲波換能器（PMUT），例如CMUT使用硅芯片將電壓轉換成機械振動。這種換能器極具替代傳統超聲波換能器的潛力，原因之一是硅片的價格比壓電晶體便宜，因此基于硅芯片的換能器比壓電晶體換能器更具價格優勢；第二是因為壓電晶體換能器對制造工藝的要求更高，批量生產的難度更高。MEMS超聲波換能器性能優勢也更加明顯，處理的頻率更高，且易于集成到電子設備中，是3D成像和全身掃描的理想選擇。

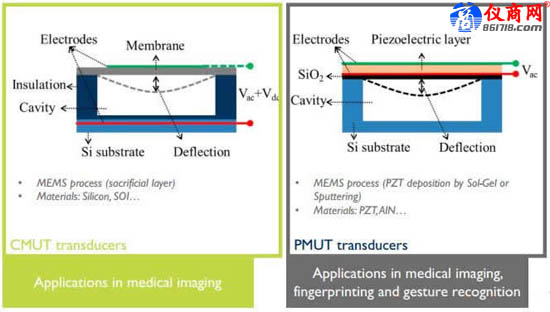

兩種MEMS超聲波換能器：CMUT和PMUT

首款MEMS超聲波換能器乏善可陳，成像質量和制造工藝存在挑戰

據麥姆斯咨詢此前報道，日立（Hitachi）公司曾于2009年推出了首款基于硅芯片的超聲波換能器——電容式MEMS超聲波換能器（CMUT），這是一款帶有矩陣線性換能器的4G CMUT。盡管最初受到了較多關注，但由于成像質量和制造工藝方面的挑戰，并未如預期那樣迅速擴大生產。在轉向硅芯片的過程中，MEMS超聲波換能器失去了穿透能力。盡管這款換能器可以掃描全身，但僅限于某一深度的掃描，其性能比不上專用的壓電晶體換能器，不足以用于多種醫療領域。此外，該技術當時是一項全新的技術，因此尚未開發出可大批量生產此類換能器的制造工藝。如果這些問題得以解決，則用戶最終只需購買一臺價格低廉的MEMS超聲波換能器，而無需購置多臺具有不同掃描頻率的換能器。然而，直到最近，隨著4G CMUT的艱難推出，超聲波技術廠商仍在猶豫是否開發基于MEMS超聲波換能器的醫療設備。

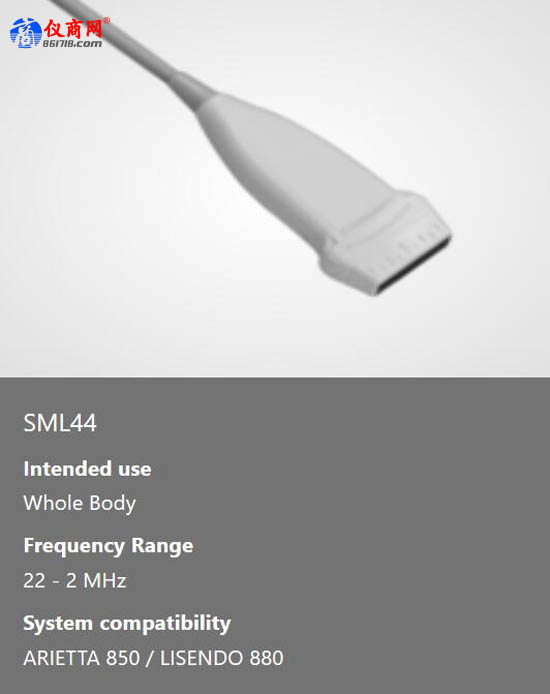

日立（Hitachi）4G CMUT

MEMS超聲波換能器將卷土重來，多家初創企業摩拳擦掌

MEMS超聲波換能器（PMUT和CMUT）“起飛”在即

盡管最初的MEMS超聲波換能器產品發布帶來的興奮感已過，但隨著2018年Butterfly iQ的發布，Butterfly Network可能會讓基于MEMS超聲波技術開發熱潮再度掀起。Butterfly iQ是第一款完整的基于MEMS超聲波換能器的系統。這款手機大小的裝置可以掃描全身，價格僅1999美元，而全球手持式超聲波系統的平均售價為8200美元。盡管一些業內專家認為該產品已經引領了超聲波技術新時代的到來，但也有人持不同態度，他們認為，MEMS超聲波換能器與優質的壓電晶體超聲波換能器相比，其成像質量較差，這是該技術不會給超聲波市場帶來革命性變化的主要原因！孰是孰非，只能交由時間給出答案，但Butterfly iQ無疑為數家超聲波技術初創企業推出創新型換能器奠定了市場基礎。

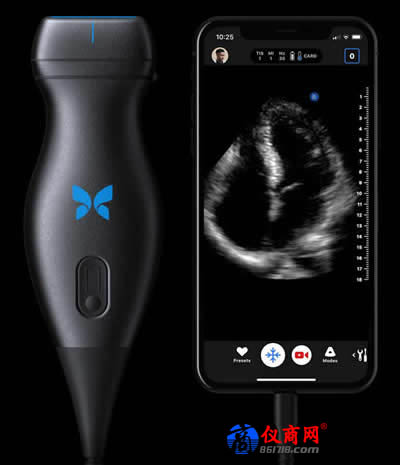

Butterfly iQ及成像效果
