在電氣設備的維護與安全檢測中，絕緣電阻測試儀扮演著至關重要的角色。通過精確測量絕緣材料的電阻值，能夠預警潛在的故障，保障設備、電器和線路的正常運行，從而避免觸電傷亡和設備損壞等事故的發生。然而，在使用絕緣電阻測試儀的過程中，我們經常會遇到一些問題。今天，我們將針對這些問題進行詳細的解答，并推薦幾款優質的絕緣電阻測試儀，希望能夠?yàn)榇蠹以趯?shí)際應用中提供有益的參考。

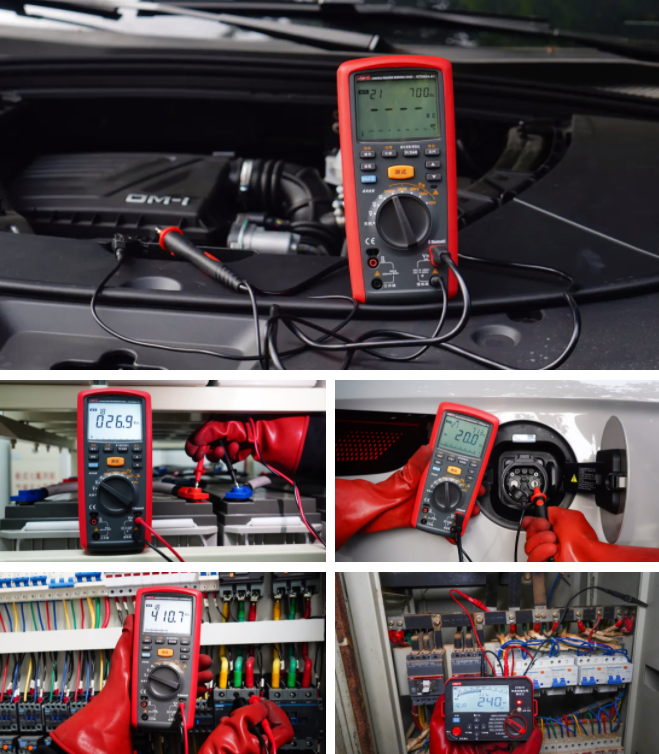

▲優利德絕緣電阻測試儀現場應用圖

常見疑問與解答

一、輸出短路電流大小代表什么?

很多絕緣測試的對象屬于容性負載，比如較長的電纜、較多繞組的電機、大容量變壓器等。在測這類物體的阻值時，輸出短路電流大小可反映出該兆歐表內部輸出高壓源帶負載能力。短路電流越大，充電電流越大，測試結果就會更加快速穩定。

二、儀表“G”端有何作用?

絕緣測量中的G”端，即屏蔽端子，通常是指絕緣電阻表（也稱為兆歐表）上的屏蔽端。它的主要作用是消除絕緣表面泄漏電流對測量結果的影響，從而提高測量結果的準確度和穩定性。具體使用時，G端通過連接被測設備的絕緣表面，使得泄漏電流不經過絕緣電阻表內的電流線圈，而是直接流入表內電源的負極。這樣，泄漏電流就不會對測量結果產生影響。

三、為什么除了測阻值，還要測吸收比和極化指數?

▲PI為極化指數：指絕緣測試時10分鐘的絕緣阻值和1分鐘絕緣阻值的對比。

▲DAR為介質吸收比：指絕緣測試時1分鐘的絕緣阻值和15s絕緣阻值的對比。

吸收比和極化指數能更全面地反映絕緣性能。在絕緣測試中，僅僅依賴某一時刻的絕緣電阻值是不夠的，因?yàn)榻^緣材料的體積和電荷吸收、極化過程都會影響測試結果。所以，電力系統要求在主變壓器、電纜、電機等許多場合的絕緣測試中測量吸收比和極化指數，并以此數據來判定絕緣狀況的優劣。

四、測試過程中絕緣阻值為何會一直在變化?

絕緣測試時，大家會發現，測試的數值隨著時間會不斷變大然后趨于穩定，很多時候并不會直接很快顯示一個固定數值。這是因?yàn)樵跍y試過程中會產生電容、吸收和泄露三種電流。隨著測試時間的延長，電容和吸收電流會逐漸減小，而泄露電流保持恒定，這是正?，F(xiàn)象。我們建議，在測量時等待1分鐘后讀取數據，以獲得穩定的測試結果。

1)電容電流

實驗的加壓瞬間，電容充電電流即對被測絕緣材料的電容量充電，這個瞬間電流開始時相對較大，但被測材料充電完畢后，會以指數曲線速度快速衰減接近于零。一般在幾秒或者十幾秒后，電容電流對于總電流來說可以忽略不計。

2)吸收電流

又稱極化電流，由于分子極化和電子漂移而形成的電流。吸收電流的衰減速度與電容電流相比來說，要慢很多，一般持續1分鐘或更久才能趨向于0。

3)泄露電流

也叫電導電流，表征絕緣材料的質量特征，在實驗的過程中是保持恒定的。

當然， 還有一種情況，很多材料并不是純電阻，在給材料施加高電壓時，材料內部也會表現出不穩定的狀態，也會使其絕緣電阻值有變動。

五、為何有時電壓加不上去?

相比手搖兆歐表，數字式絕緣電阻測試儀是自動放電的設計。當測試目標的絕緣阻值非常小時，不會加壓；只有超過一定阻值，才會加到對應電壓(一般1000V對應可測的絕緣阻值需不低于1MΩ)。這樣的設計，對使用者來說更加安全。當我們發現電壓加不上去時，很有可能是因?yàn)榻^緣情況已經較差了。

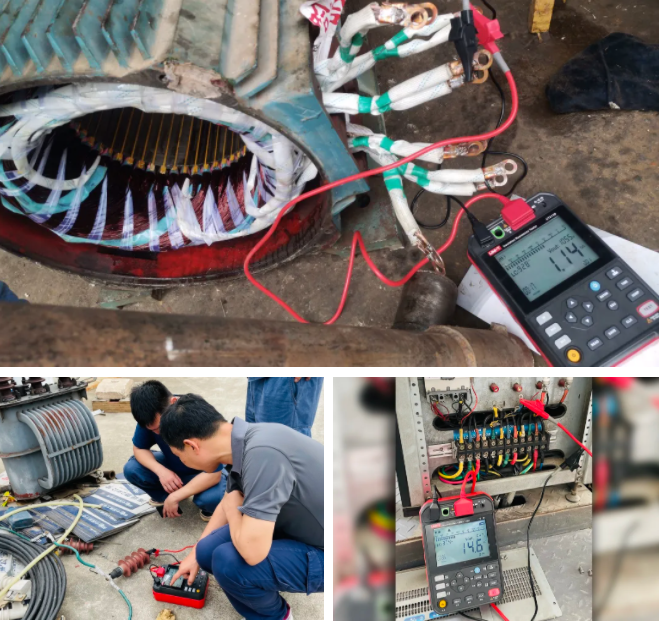

▲優利德絕緣電阻測試儀現場應用圖
