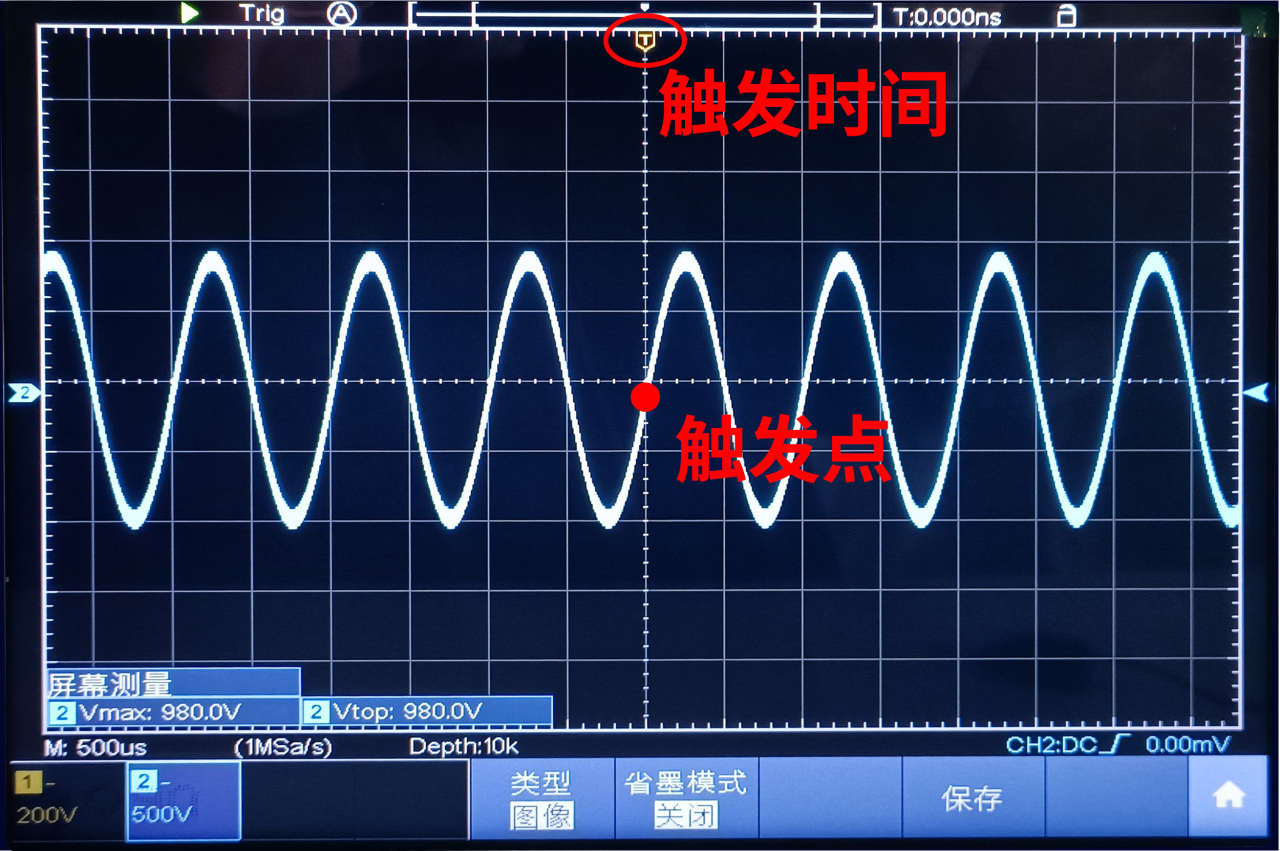

c.設置示波器的觸發菜單。根據實際需求，選擇適當?shù)挠|發方式。以PINTECH品致示波器MDO704為例，設置示波器觸發方式如下：單觸類型如邊沿觸發（如圖）、脈寬觸發等，要注意選擇信源（觸發通道）及觸發時間、觸發大?。ㄈ鐖D右方黃色三角形）一般取整個波形峰峰值的一半、耦合方式（直流耦合或交流耦合），斜率即（上升沿觸發或下降沿觸發），最后是抑制模式，連續的周期信號可以選擇自動觸發，脈沖的瞬時信號可以設置正常觸發或者單次觸發。

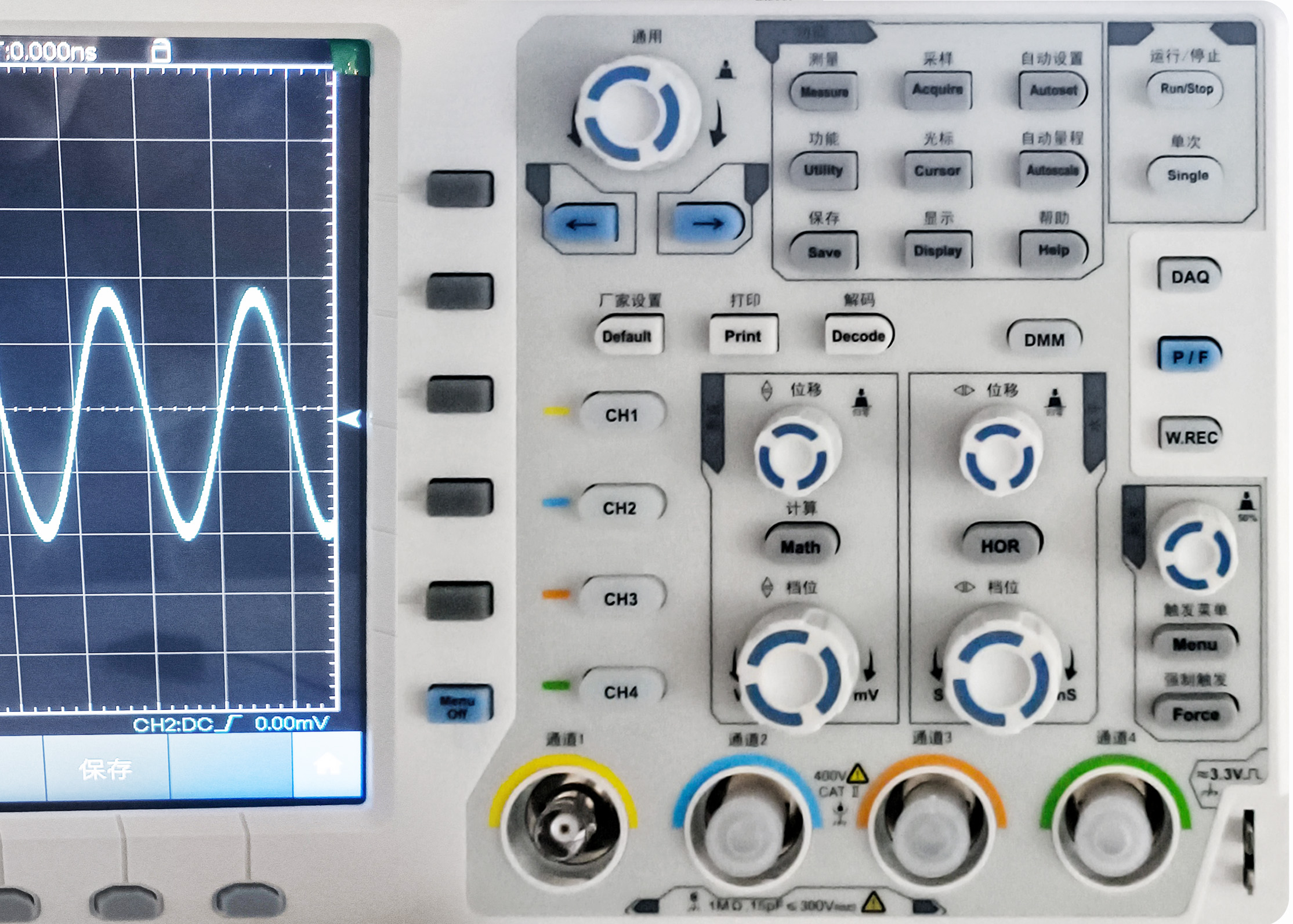

d.調整示波器的垂直和水平縮放（即V檔和S檔）。根據差分信號的幅度和頻率，調整示波器的垂直縮放和水平縮放，確保測量結果準確可靠。一般取上下各占四格，周期信號顯示兩個完整周期為佳。

e. 進行信號測量?？梢愿鶕?jù)實際需求，設置所需測量的數據，如上圖所示，可以點擊測量，選擇所需測量的數據內容，如峰峰值，頻率等，再選擇測量的通道，最后點擊添加測量。觀察信號的波形和特征，再結合示波器測量出來的數據，對測量出來的結果進行分析。

5.使用示波器探頭的一些技巧和注意事項

（1）使用保護電阻。差分探頭的引腳可能存在電壓過高的風險，因此使用保護電阻可以有效避免引腳損壞。

（2）接地方式的影響。不管單端信號還是差分信號的測量都對接地非常敏感，不同的接地方式可能會對測量結果產生影響。

（3）校準差分探頭。定期校準差分探頭可以確保測量結果的準確性和可靠性。

（4）注意信號傳輸線的長度和阻抗匹配。差分信號的傳輸線應具有相同的長度，并保持合適的阻抗匹配，以避免信號失真。

（5）避免電磁干擾。在進行測量時，應盡量避免電磁干擾的環境，并注意屏蔽探頭和信號線，以保證測量信號的純凈性。在理想情況下，探頭位置、被測線路位置和手的位置都不應造成探頭測量結果的變化。但在大多數情況下都并非如此，探頭、手和被測線路位置都會給未經屏蔽的傳輸線造成很大的影響。

（6）對精度要求不高的差分信號，在只有無源探頭的情況下，可以使用雙對地測量的方式進行測量，既對差分信號的兩條信號傳輸線路分別進行單端信號測量，再對波形進行互減，就得到差分信號的輸出波形，在有互減功能的示波器上，可以比較方便的顯示出差分波形。

（7）電流探頭因為工作時磁芯會發熱的緣故，因此要注意控制測量時間，連續測量的時間不能過長，否則可能會導致磁芯過熱影響精度，甚至會損毀電流探頭。

6.談論與思考：

由于存在地彈噪聲、串擾和電磁干擾的問題，在條件允許的情況下，逐漸的會有更多人選擇使用差分傳輸?shù)姆绞絹泶鎲味藗鬏敚罘謾z測也將會成為必不可少的內容與要求。有源差分探頭中信號連接之間有效地平面較之大多數無源探頭更為理想，他對單端信號的測量是否也會比無源探頭更好呢？有源差分探頭是否會成為未來更為主流的測量工具呢？
