對電路信號進行檢測之前首先要知道被測電路是什么電路，被測信號是什么信號。盲目地測試或者使用不正確的測量方法，有可能得到錯誤的波形甚至損壞儀器危及安全。

一、什么是差分信號？什么是單端信號？

差分傳輸是一種信號傳輸?shù)募夹g(shù)，區別于傳統的一根信號線一根地線的做法，差分傳輸在這兩根線上都傳輸信號，這兩個信號的振幅相等，極性相反，相位相差180度。那么，在這兩根線上傳輸?shù)男盘?hào)就是差分信號。差分傳輸?shù)奶匦砸馕吨罘中盘?hào)就是成對出現的信號。同時，因?yàn)槌蓪?duì)存在的關系，差分信號的兩條信號傳輸線可以互為參考點，也可以在電路系統上以系統地作為參考點。因此，準確測量差分信號的幅度、相位和頻率是非常重要的。

單端信號是指只用一根導線或者一條線路傳輸?shù)男盘?hào)，一般取電路系統地作為它的電壓參考點。這也可以理解為單端信號就是在同一條線路上傳輸?shù)模c系統地之間的電勢差。

二、為什么有些信號采用差分傳輸方式，不采用單端傳輸?shù)姆绞剑?/span>

相比于單端傳輸而言，差分傳輸抗干擾能力更強。因?yàn)椴罘謧鬏攦蓷l線路緊挨著，干擾噪聲幾乎在同時等值的被加載到兩根信號線路上，我們可以看作差分傳輸兩條線路收到的干擾信號其差值為0，即，噪聲對差分信號的邏輯意義不產生影響。單端傳輸因?yàn)槠鋮⒖键c(diǎn)為系統地，那么這個干擾噪聲的影響會直接反饋到信號接收端。

差分傳輸?shù)姆绞綔p小了潛在的電磁干擾（EMI）。由于兩條信號傳輸線路靠得很近且信號幅值相等，這兩條信號傳輸線路與地線之間的耦合電磁場的幅值也相等，同時他們的信號極性相反，使得其所產生電磁場將相互抵消。因此對外界的電磁干擾也小。

差分傳輸方式時序定位更準確。差分信號的接收端可以根據兩條信號傳輸線路幅值之差發生正負跳變的點，作為判斷邏輯0/1跳變的點。而單端信號通常以電壓閾值作為信號邏輯0/1的跳變點，單端傳輸受電壓閾值與信號幅值電壓之比的影響較大，不適合低幅度的信號。

三、示波器探頭

示波器探頭不僅僅是把測試信號連接到示波器輸入端的一段導線，它更是測量系統的重要組成部分。示波器探頭有很多種類型號各有其特性，以適應各種不同的專門工作的需要，其中一類稱為有源探頭，探頭內包含有源電子元件，可以提供衰減或放大能力；不含有源元件的探頭稱為無源探頭，其中只包含無源元件如電阻和電容。這種探頭通常對輸入信號進行衰減。

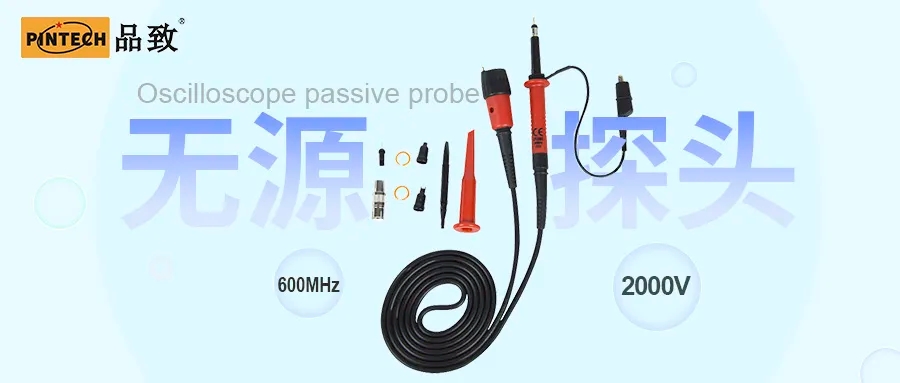

目前使用最為廣泛的就是無源探頭，無源探頭以其經濟性和耐用性深受用戶的喜愛，PINTECH品致的CP系列探頭就是這一類型的探頭。

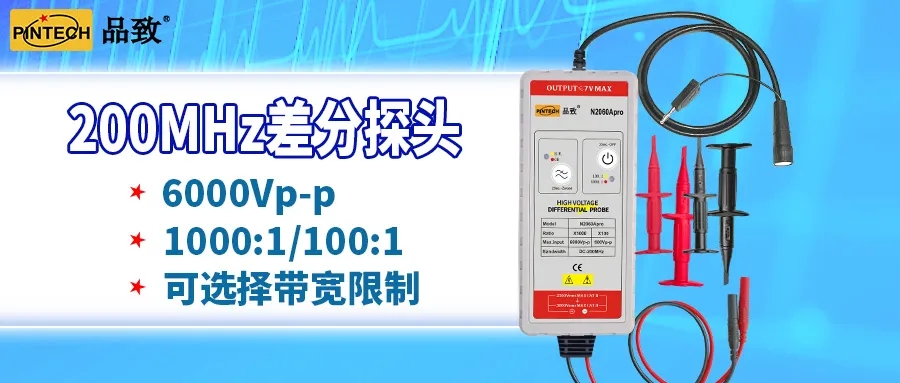

示波器差分探頭是一種專為測量差分信號而設計的探頭。它通常由兩個探頭組成，分別連接到差分信號的兩條傳輸線路上。示波器差分探頭能夠?qū)⑦@兩個信號相互抵消（共模抑制），只留下差分信號進行測量。例如PINTECH品致的有源差分N、DP系列探頭，用于高壓的高壓差分PT-5000系列探頭，都是不錯的選擇。

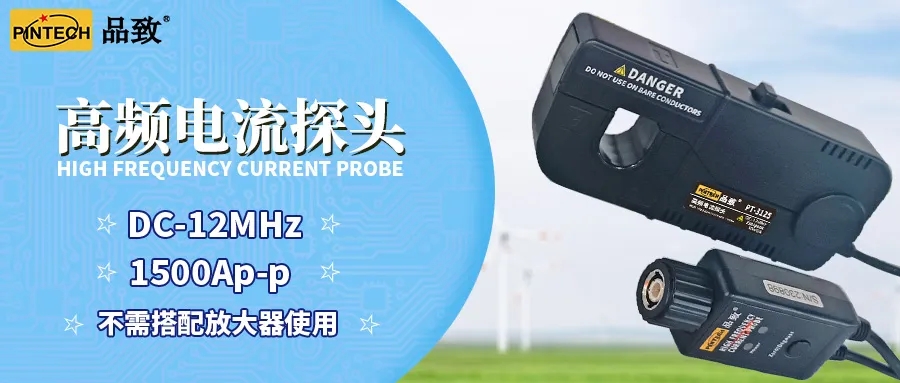

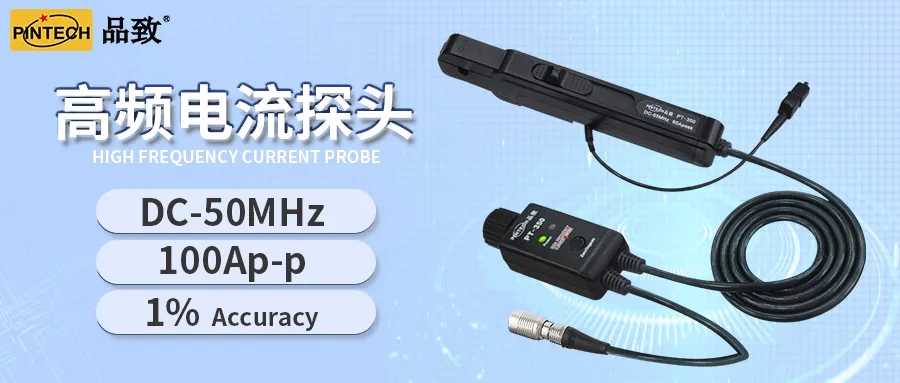

除了測量電壓的探頭之外，測量時對于電流探頭的應用也不少。PINTECH品致的交流測試環PT7802/7803可以看作是無源的電流探頭，其次，PINTECH品致還有各方面測量電流的探頭，大電流、小電流、高頻、低頻等等。

四、使用示波器探頭的步驟

1. 確認探頭型號及規格符合探測要求，確認測試信號在探頭參數范圍內，超過測試范圍會導致測試設備損壞，因此在進行測量前應當進行確認。
