使用采集儀器采集到的信號大小形狀各異，那么如何解讀這些奇形怪狀的信號呢？本文將介紹信號的變化趨勢，讓讀者了解趨勢，用于解讀和分析各種電信號傳遞的信息，讓你一看就懂！
隨著科技日益發展壯大，越來越多的電子產品出現在市場上，那么生產廠家是如何保證上架的產品是符合規格的呢？有效且準確的手段是逐一測試產品，而在使用測量儀器測試產品時，總會產生各種各樣的信號，當信號的特征符合情況，那么此產品就是通過的，其中波形的趨勢分析是用于分析和評估電信號特性和性能的重要技術。本文將為讀者剖析“趨勢”這一技術。
波形趨勢的意義
如圖1所示的波形，我們可以看到這是一條方波，并具有周期性。這揭示了信號的什么信息呢？這就要說到波形的趨勢。而波形趨勢分析有什么現實意義呢？
首先，波形趨勢分析可以揭示信號中隱藏的規律和信息，為電路設計和信息處理提供重要依據。其次，異常波形波形往往暗示著潛在的故障或問題，通過對波形的趨勢分析，可以識別信號中的異常行為，進行故障檢測和預警。再者，波形趨勢分析可以幫助我們了解系統的工作狀態和性能表現，進而對系統進行優化。最后，波形趨勢分析可以提供大量的數據和統計參數用于進行數據分析、建立模型以及預測未來的趨勢和行為。
綜上，波形趨勢分析在揭示信號特性、提供依據、故障檢測、優化系統性能以及數據分析等方面具有重要的意義，為我們理解信號、優化系統和做出決策提供有力的依據。

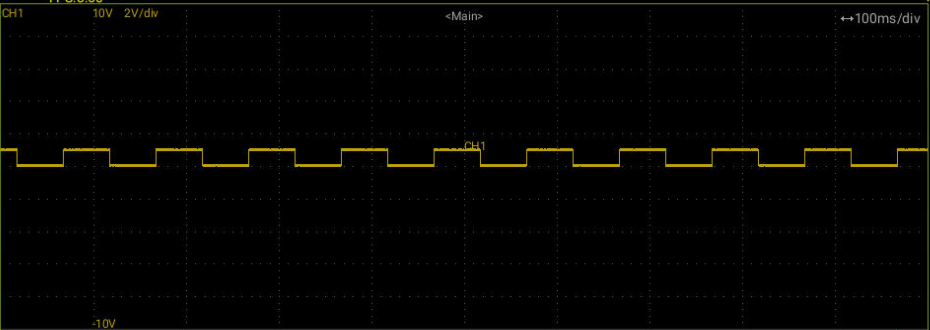

圖1 方波
波形趨勢的原理
那么，趨勢分析的原理是什么呢？它就是觀察電信號的波形，找出其中的規律變化趨勢，從而得出信號的統計參數，通過統計參數分析識別信號中的異常和故障，進而實現故障檢測和預警。如圖2所示為方波信號及其趨勢參數。我們來了解一下趨勢的各參數含義及其原理：
周期是指一個完整波形所經歷的時間，用于計算信號的頻率。
周期數表示一段波形中完整周期的數量，可評估信號的周期性和穩定性。
頻率表示信號每秒鐘完成的周期數，是周期的倒數，可測定信號的快慢和周期性。
占空比反映了周期方波信號中高電平時間和低電平時間的相對時間，用于判斷脈沖信號的穩定性和工作狀態。平均值表示信號在一個周期或者時間間隔內的平均數，用于評估信號的直流成分和整體水平。
直流有效值是信號在一個周期或時間間隔內的均方根值，表示信號的幅度大小。
交流有效值是信號去除直流分量后的均方根值，用于衡量信號在交流部分的振幅。
功率是信號傳輸或者消耗的能量速率，通過計算波形的功率可以評估信號的功率消耗和傳輸效率。
能耗是信號在一段時間內所消耗的能量總值，通過積分信號波形，可以計算出信號的能耗。
圖2 方波的各個趨勢
波形趨勢的應用
既然波形趨勢分析對信號分析有這么重要的意義，那么即想要分析波形信號，但是又不想自己計算趨勢的各個參數該怎么辦？筆者向讀者推薦我司的ZDL6000示波記錄儀。

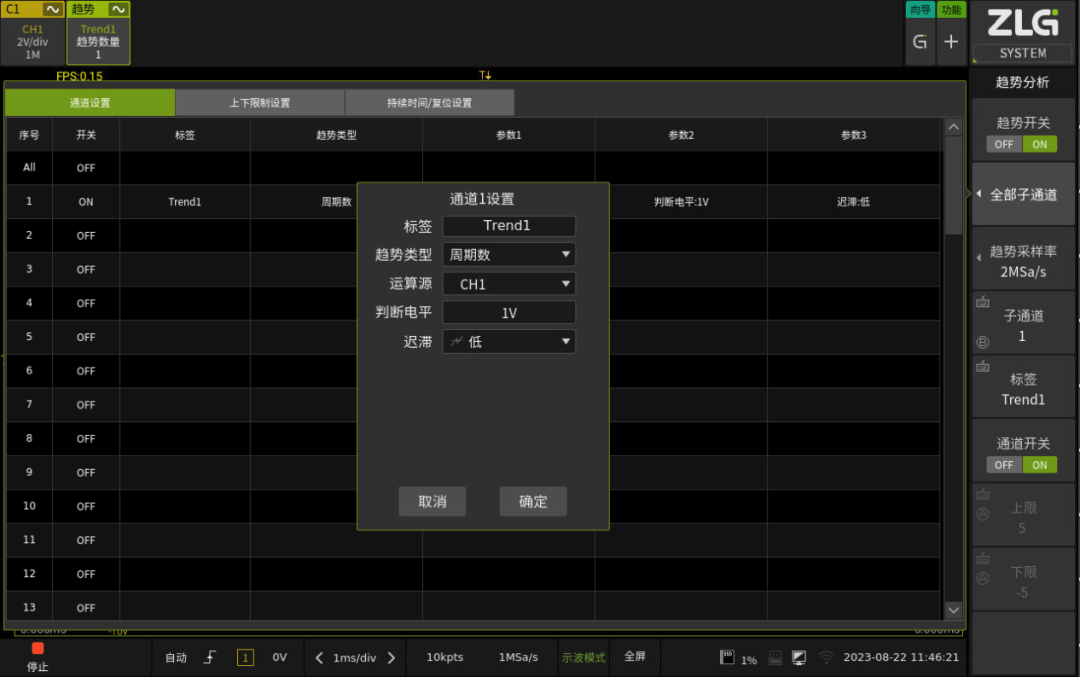

ZDL6000示波記錄儀，以下簡稱記錄儀，有64路趨勢通道，意味著，可以同時計算64個趨勢參數。如圖3所示，記錄儀共支持周期、周期數、頻率、占空比、平均值、直流有效值、交流有效值、功率、能耗、組合、公式共11種類型的趨勢分析。
以測量光纖長度為例，信號采集卡接入光纖長度傳感器的脈沖信號，并調用記錄儀的趨勢分析功能，對周期進行累加獲得趨勢，并通過線性變換得到對應以米為單位的長度。
