上海外灘的古建筑

外灘是上海的標志性建筑和城市歷史的象征，其中中國外匯交易中心外灘大樓是上海早期較有建筑特色的銀行建筑之一。其建于1901年左右，已經歷了百年風霜，雖然建筑建造技術高超，但也要定時維修維護。今天，小菲就來給大家說下上海建為歷?？萍脊臼褂肍LIR T560專業紅外熱像儀，對古建筑外灘大樓進行維護的真實案例！

“FLIR熱像儀，非常專業好用”

上海建為歷?？萍脊煞萦邢薰臼菄椅奈锛胺俏镔|(zhì)文化遺產保護行業高新技術企業，其致力于歷史文化遺產的全生命周期的保護與利用，提供建設項目文物影響力評估、文物修繕等服務，為文旅融合、城市更新、鄉村振興提供一體化解決方案。

通常古建筑歷史悠久，因此需要定期修繕，而修繕后的建筑既要保持原貌，又要堅固耐用。據上海建為歷保公司的王工程師介紹：“我們需要定期對中國外匯交易中心外灘大樓進行維護修繕工作，在準備修繕之前，準確找出缺陷部位至關重要。FLIR T560紅外熱像儀給我們提供了很多幫助。這款設備不僅運行流暢，操作方便，而且拍攝的紅外圖片清晰，細節可以看得很清楚，F(xiàn)LIR提供的專業軟件也可以幫助我們快速完成報告?！?

專業紅外檢測，故障“無所遁形”

FLIR紅外熱像儀在這次古建筑維護項目中，主要應用以下幾方面：

1.外飾材料出現破損，污漬等缺陷

古建筑所需要的修補裝飾材料涂上去之后既要保持古建筑原有的歷史滄桑感又要牢固耐用。FLIR T560紅外熱像儀可以幫助工程師準確找到空鼓缺陷的位置，及時作出修復。

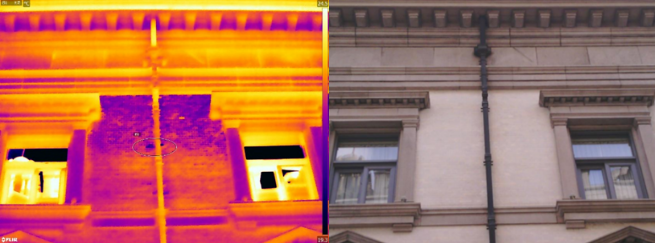

圖中可以看到明顯的污漬和空鼓缺陷位置 （由于外墻表面存在空鼓，空鼓中的空氣與均勻的外墻表面比熱和熱傳導系數都不一致，因此，在陽光照射一段時間以后，我們可以在看上去平整的外墻表面上看出不均勻的溫度分布情況。）

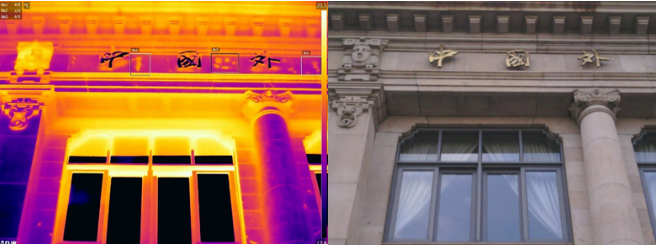

圖中可以看到明顯的污漬缺陷位置（圖中矩形測溫框的區域顯示的溫度比外墻溫度高，這是因為污漬在陽光中吸收了比墻面更多的紫外、可見光和紅外波段的能量。）

2.建筑表面受潮、滲水現象

古建筑表面若有缺陷，會出現受潮現象，F(xiàn)LIR T560紅外熱像儀由于具有較高的熱靈敏度，所以可以輕松發現這些問題。

圖中標記處可明顯看到受潮缺陷位置（無論是滲漏水還是受潮原因?qū)е碌娜毕?，都會因為水分的蒸發作用而降低外墻表面的實際溫度。）

3.樓頂滲水現象

古建筑樓頂年久失修，容易滲水。FLIR熱像儀可以讓檢測人員在滲水發生之前，發現這些隱患，從而保護內部結構不受到損壞。（同樣因為滲漏水的水分蒸發作用，讓屋頂?shù)臏囟冗h(yuǎn)低于環境溫度。）

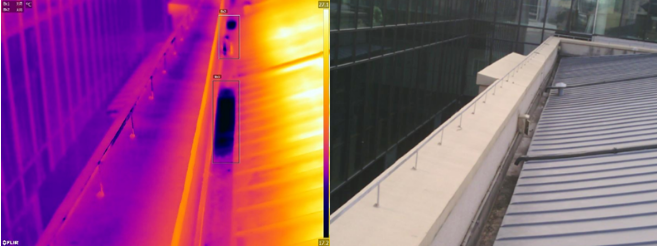

圖中標記處可以發現明顯的滲水缺陷位置

4.裝飾墻表面涂層空鼓缺陷

中國外匯交易中心外灘大樓頂層的裝飾墻表面均采用涂料裝飾表面，由于經歷風吹日曬，表面會有空鼓。所以定期進行非接觸遠距離紅外檢測，可以安全、快捷地發現這些隱患。

圖中標記處可看到空鼓缺陷位置（經后期觸摸驗證，此處確為空鼓）

5.內部木制結構缺陷
