PTS-系列之PEK-100系列教學

PEK-110模塊之單相獨立逆變器

寫在前面的話

經過前幾期對于PTS-800中基本的電路圖拓?fù)浣Y(jié)構的學習，我們已經掌握了基本的電路模型。從PEK-100系列開始，在固有電路拓?fù)浠A(chǔ)上開始對電路的控制方式進行學習。本期將針對單相全橋逆變PEK-110的控制方式以及與新能源中光伏發電結合探究最大功率點追蹤技術的學習。

PEK-110

單相逆變器

實驗原理：

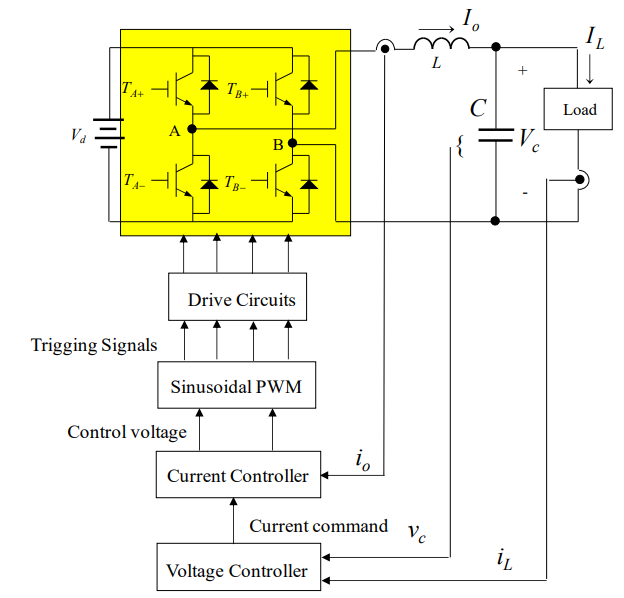

單相全橋逆變器采用雙閉環控制的單極性倍頻調制，外環是電壓回路，電壓環的輸出作為內環的給定信號。內環是電感電流回路，給定信號是電壓環的輸出。電流環的輸出信號作為調制波與載波進行比較得到逆變器的控制信號。接下來，我們將分析電壓電流雙環的設計以及增添了電壓有效值回路提高了電壓調整率。

電流環設計：

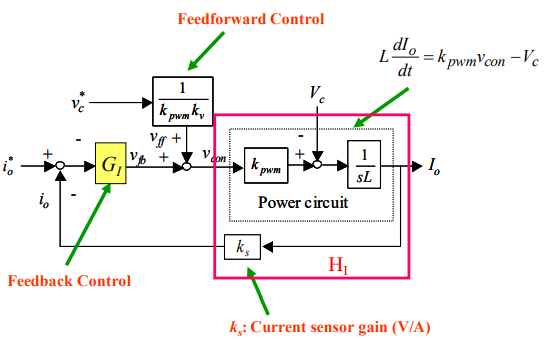

根據電感兩端的電壓公式可以畫出上圖，為了抵消電容電壓對回路的擾動，我們采取了前饋控制。對于控制器Gi的設計，可以采取P、PI以及Type 2等控制方式。本次我們選擇較為簡單的P控制器進行設計。令Gi=k1，則傳遞函數如下：

故：

其中Ui為開關頻率的十分之一到八分之一。

電壓環設計：

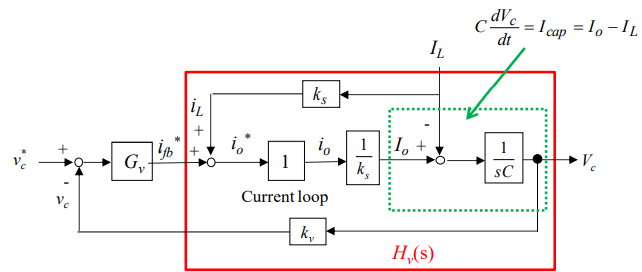

電壓回路控制方塊圖如圖所示。假設電流回路響應之帶寬較電壓回路帶寬高四倍以上，則電流回路之響應在分析電壓回路響應時可以被視為1。電壓回路控制器亦采用前向控制與反饋控制并用，由于有感測負載電流，因此電壓控制器利用感測的負載電流加入電流命令中作為前向控制用以直接消除負載電流對于電壓回路的擾動。

電壓環的設計也可以采用P或者PI控制器。電壓環的帶寬為電流環的四分之一。如果采用P控制器，令Gv=K2，則：

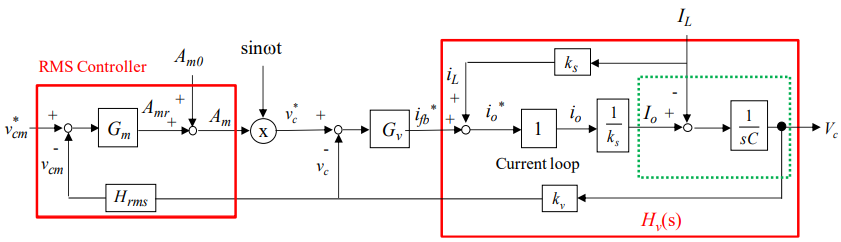

電壓有效值回路：

為了使逆變器有更好的電壓調整率，在電壓環的參考電壓處增加了一個電壓有效值回路。將輸出電壓的有效值與給定電壓有效值進行比較，獲得的誤差經過控制器后與參考電壓最大值進行疊加然后乘以標準正弦量作為電壓環的給定量（一般情況下為了獲取準確的有效值，需要經過一個低通濾波器以及帶通濾波器進行濾波）。
