在全球范圍來說，居家辦公都成為了許多工程師及科研學者需要去適應的工作常態。高校和實驗室也要考慮如何讓工作可以更靈活的分配給不同的員工，如何讓學生們同步觀看老師及其他同學的操作，并重新部署資源及設備。遠程軟件模擬仿真的部分有電腦就可以進行，但高性能的測試臺卻難以移動。那么當需要做硬件驗證測試時，有沒有辦法可以擴展工程師和設備的連接，遠程操作測試設備，實現線上線下工作的無縫銜接呢？

使用Web控制功能成為ITECH高端測試儀器的一個常用選擇。儀器提供一個內置的Web服務器，您可以直接從計算機的Web瀏覽器甚至是手機或者平板監控儀器。與安裝ITECH免費上位機軟件IT9000系列相比，Web控制功能可以支持局域網內的多臺電腦同時訪問，同步展現儀器實時狀態，更加靈活并適合教學或團隊協作的場景。

今天就給大家介紹下，如何通過Web功能控制局域網內ITECH機器來完成測試。

某電源用戶需要測試其雙向DC-DC模塊的電氣性能及保護功能，希望可以遠程啟動、設置測試電源負載，讀取測試數據，并盡量減少現場接線的工作。

測試方法

使用兩臺IT-M3906B-80-120分別接在待測物雙向DC-DC模塊的50V高壓端與20V低壓端，通過雙向源載系統一體機的特性，不改變接線的情況下實現雙向測試。

圖1 Web控制功能接線結構

測試過程

01 通訊設置

將兩臺IT-M3906B本機設置改為使用網口通訊方式，設置網口參數與值班電腦處于同一網段，隨后在瀏覽器中輸入機器IP地址即可進入控制界面（如圖2）。

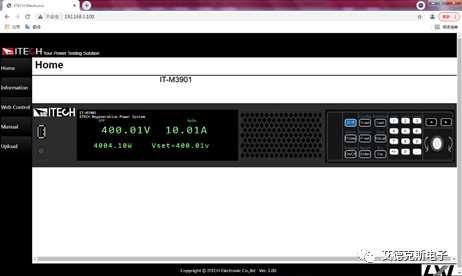

圖2 web控制界面示意圖

02 測試參數設置

設備進入Web控制模式之后，由于IT-M3900B具備一鍵切換的源載功能，可以首先將高壓端的IT-M3906B設置為source mode源模式，輸出電壓設置為50V，電流限值設置為30A。測試待測物高壓端輸入低壓端輸出的性能：

1、靜態測試：低壓端IT-M3906B設置為load mode，使用CC拉載模式，拉載電流10A。

圖3 10A靜態波形

2、動態測試：低壓端IT-M3906B使用LIST功能，編輯0-10A，頻率500HZ，占空比為50%動態。

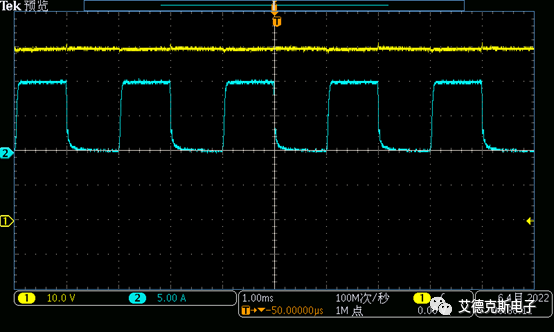

圖4 10A動態波形

其次是低壓端IT-M3906B做源，低壓端IT-M3906B設備設置輸出電壓25V，電流限值設置30A：

1、靜態測試：高壓端IT-M3906B設備為load mode，CC拉載模式設置為20A

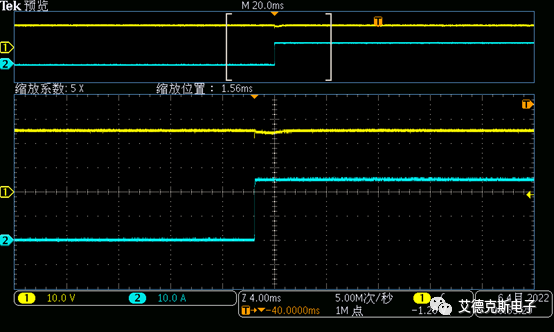

圖5 20A靜態波形

2、動態測試：高壓端IT-M3906B使用LIST功能，編輯0-20A，頻率500HZ，占空比為50%動態。

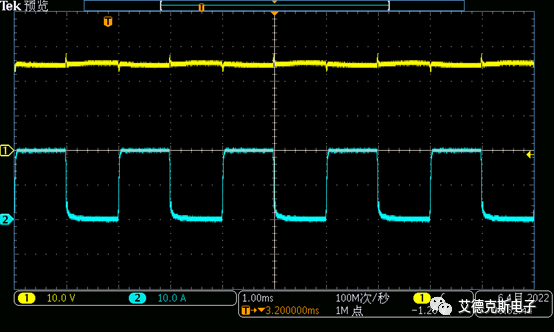

圖6 25A動態波形

可以看到兩臺IT-M3900B良好的完成了雙向測試項目。

03 測試總結
