正因?yàn)槎O管具有上面一些特性，所以一般LED燈都會配置一個電源驅動器以便于整流濾波將市電轉化為直流電供LED使用。這也說明了如果采用電壓給LED供電，則必須保證電壓非常穩定，否則一旦電壓有微小變化，都有可能導致電流突變而燒毀LED。所以LED的驅動需要配置專用的電源驅動器，而當前使用最多的方式就是恒流驅動。而恒流源的制作就需要用到開關器件，而我們知道開關電路往往是產生諧波的源頭，開關信號的諧波含量非常高，其波形為斷續的尖峰波。

諧波的危害十分嚴重。諧波使電能的生產、傳輸和利用的效率降低，使電氣設備過熱、產生振動和噪聲，并使絕緣老化，使用壽命縮短，甚至發生故障或燒毀。諧波可引起電力系統局部并聯諧振或串聯諧振，使諧波含量放大，造成電容器等設備燒毀。諧波還會引起繼電保護和自動裝置誤動作，使電能計量出現混亂。對于電力系統外部，諧波對通信設備和電子設備會產生嚴重干擾。因此我們需要對LED進行諧波測試。

諧波的危害

●  加大企業的電力運行成本

●  降低了供電的可靠性

●  導致設備無法正常工作

●  降低產品質量

既然LED燈在使用的時候會產生諧波，那么對諧波的測試就是必不可少的。優利德新推出的一款UTE9811電參數測試儀，采用高速DSP處理器+鎖相環(PLL)進行數據分析，諧波分析最高50次。電壓、電流均采用低溫漂電阻或高精度互感器采樣，使得采樣信號不被過濾，保證了測量數據的穩定性和準確性。具有真有效值(RMS)測量。儀器具有完善的功能、性能優越和操作簡單的特點，能滿足生產現場的高速測量，也能滿足實驗室和研發測量的需求。

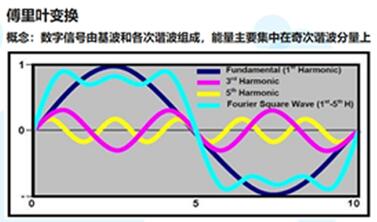

諧波失真是指輸出信號比輸入信號多出的諧波成分。諧波失真是系統不完全線性造成的。所有附加諧波電平之和稱為總諧波失真，即稱為THD。

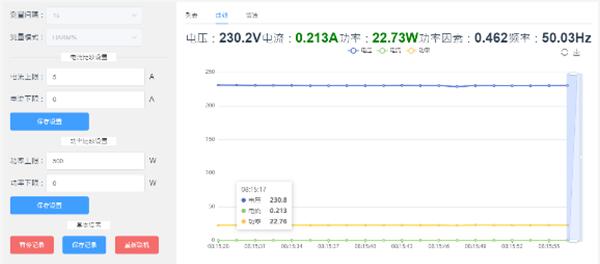

▲  同時顯示電壓、電流、功率、功率因素、頻率測試項目用列表/曲線模式顯示

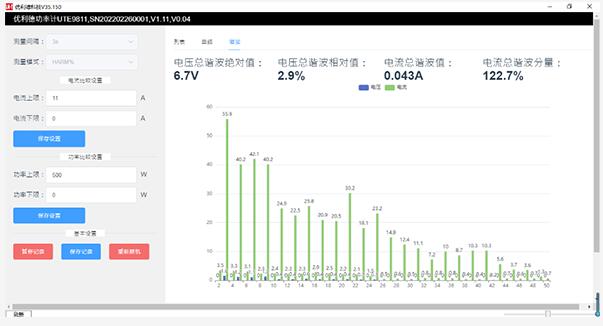

▲  電壓、電流50次總諧波絕對值跟相對值

在額定電源電壓下，當燈達到穩定工作狀態之后，通過燈管的電流/電壓的峰值與均方根值的比值CF值越小，流過燈管的電流越穩定。所以當測試LED燈時，應關注CF值，標準規定該比值應小于1.7，燈管壽命越長。

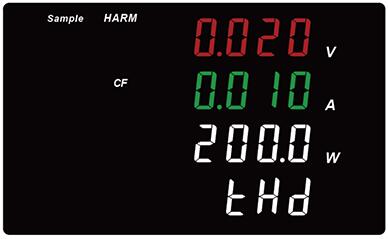

▲  按“CF”進入電壓電流波峰比測量

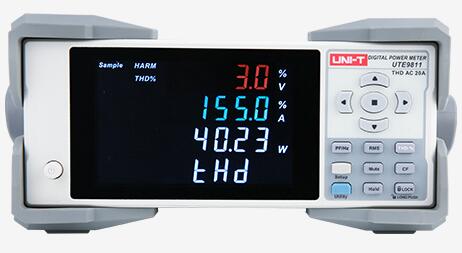

▲  具有適當?shù)逆I盤布局與完善的功能、操作簡單

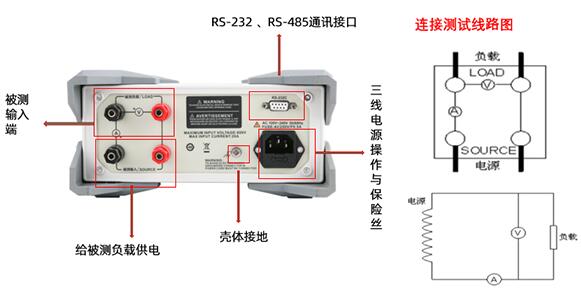

▲  測試線接線示意圖

產品推薦

UTE9811電參數測試儀特點

1、VA斷碼屏顯示，讀數直觀，采用高速DSP處理器進行運算

2、多窗口同時顯示測量電壓、電流、功率、功率因數、頻率，電壓波峰比，電流波峰比，還具備諧波分析，測量穩定，快速測量

3、采用鎖相環（PLL）同步法，諧波分析最高50次

4、以預設電流、功率上下限，自動判斷測量值是否超限，并可設置延時報警，聲光報警提示，批量檢測提高效率

5、具備RS-232和RS-485串行通訊接口，便于與電腦或PLC進行通訊
