使用普通的2線測量方法無法充分精確地測量小電阻值。 該方法測量已知電流源I通過待測量的電阻Rt的壓降，然后使用歐姆定律計算：R = U / I。然而，該電壓不是在電阻Rt上測量的，而是在電阻總和或電流源處測量的，即在Rt + Rcbl上，其中Rcbl = Σ（電纜，連接頭）。這使得該測試方法誤差較大。

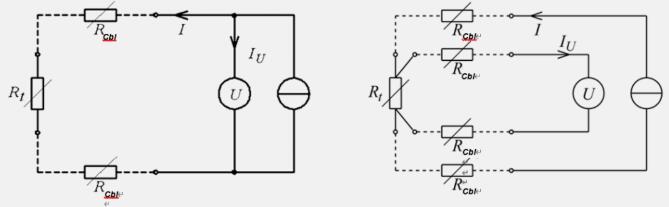

圖 2：2 線和 4 線 測量

4線法測量，也稱為開爾文測量，是一種合適的測量方法。在這種情況下，用兩根導線將測量電流施加到被測器件上，并且直接在被測器件上使用兩根單獨的導線測量壓降。相對于測量電流I，電流IU流經具有高內阻的電壓表，可以忽略不計。與被測器件上的壓降相比，測量電纜上的壓降也可以忽略不計。此外，當前的電流源 I 獨立于 Rt。因此，僅測量電阻Rt兩端電壓。然后計算電阻為Rt = U / I。

測量絕緣電阻的程序

在電動汽車上，高壓電纜和高壓接頭上的絕緣處理能夠防止直接接觸從而確保人員的安全。

因此，必須對高壓線路的每個部件或組件的絕緣電阻進行單獨測量。電動汽車上的電氣系統按照電源和負載劃分成兩個部分，絕緣電阻值分別測量計算

01、高壓負載使用外部直流源的測量方法：

測量?jī)x器在待測高壓負載的端子和車輛地之間施加較高直流電壓。通過檢測兩部分之間的漏電流，進而計算出絕緣電阻。

這些測量?jī)x器被稱為絕緣電阻測試儀。

02、動力電池包對地絕緣借助自身電源的測量方法：

使用  Ri ≥10 MΩ的  電壓表進行此測量。

首先，測量電池正負極電壓（Vb）以及正負極對地（分別為V1和V2）的電壓。如果V1≥V2，  則在負極和地之間連接一個已知的參考電阻，并測量電壓V1'。

電阻計算如下：

Ri = Ro * （Vb/V1' – Vb/V1） 或 Ri = Ro * Vb * （1/V1' -1/V1）

絕緣電阻計算如下：

Rins = Ri/Vb

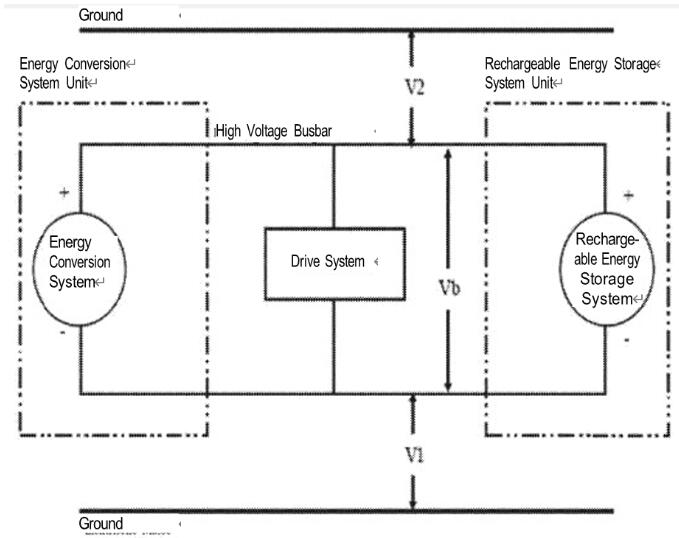

圖3：通過車輛電池的測量方法

如果 V2 > V1，則測量和計算  類似，但參考電阻接在正極和地之間：Ri = Ro * Vb * （1/V2' – 1/V2）

第二種測量方法不需要任何外部電壓源，但需要多次測量。

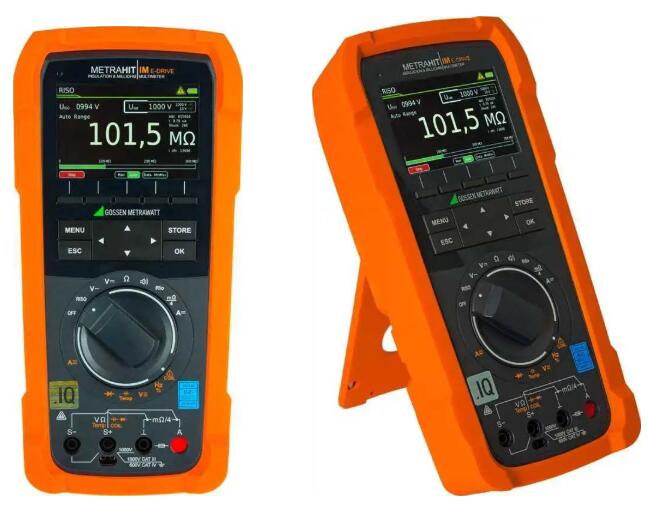

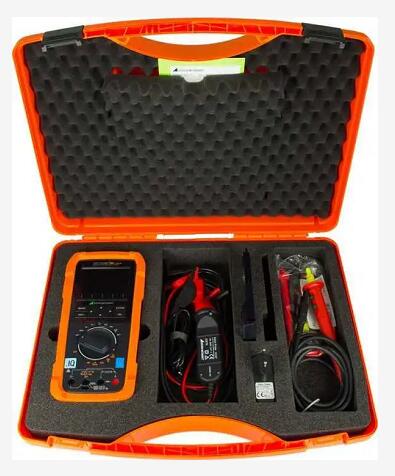

手持式絕緣微歐表METRAHIT IM E-DRIVE 一體化儀器

Gossen Metrawatt的新能源汽車專用萬用表METRAHIT IM E-Drive是一款非常合適的測試儀器。 它將四臺儀器的功能融合在一起：萬用表、用于測試接地電阻的毫歐表、用于測量絕緣電阻的絕緣測試儀和帶有附加線圈適配器的匝間短路測試儀。

毫歐測量不僅可以滿足UNECE R100 規定的200mA 電流的要求，而且還能提供更高測量（1A），從而提高測量可靠性。由于連接處的材料和溫差會影響熱電壓測量結果，所以它配備了自動熱電壓補償功能。

使用 METRAHIT H+E CAR 的4線或開爾文夾或者開爾文探針能輕松實現可靠的毫歐測試。

絕緣電阻測量通過它的絕緣表功能來完成，能提供50、100、250、500和 1000V的可選測試電壓。 任何干擾電壓都會被自動檢測并顯示。

通過測試探頭上的啟動/停止鍵方便地實現單手啟動和停止測量以及數據保存。
